三孔中心定位异形连接法兰结构

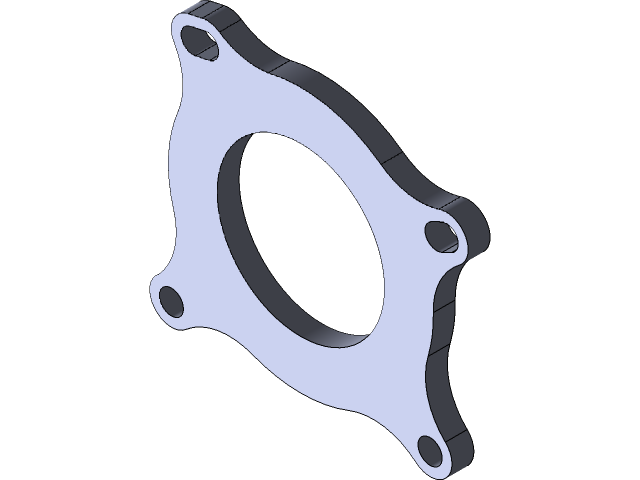

这款异形三孔法兰主要应用在小口径管路对接、涡轮增压管路转接、小型气动系统的管路密封连接场景，在改装类进排气系统、小型液压支路的连接工位上也能见到这类结构的身影。区别于常规圆形法兰的对称布局，这款法兰采用非对称的轮廓设计，中心为大直径通流孔，四个安装孔沿法兰外轮廓非均匀分布，这种布局是为了适配安装空间受限的工位，避开周边的管线、结构凸台，不需要额外改动周边原有结构就能完成对接安装。从功能特性上看，法兰本体采用薄型等厚结构，密封面为整面平磨设计，对接时配合密封垫片可以实现端面的静密封，四个安装孔采用光孔设计，适配螺栓穿装锁紧，锁紧后法兰面受力均匀，不会因为轮廓异形出现局部压合不实的问题。设计过程中首先确定中心通流孔的通径边界，保证通流面积满足管路流量要求，不会因为法兰结构产生额外的通流阻力，之后根据对接端的安装点位确定四个安装孔的孔位坐标，再顺着孔位的分布勾勒外轮廓，在保证安装孔周边有足够承压壁厚的前提下，尽可能削减法兰外轮廓的多余材料，既降低零件本身的重量，也能避让周边的安装干涉点。安装边界方面，法兰的厚度尺寸适配常规的平垫片密封压缩量要求，安装孔的孔径适配对应规格的连接螺栓，孔边到法兰外边缘的距离满足螺栓锁紧的承压强度要求，不会在锁紧过程中出现孔边开裂的问题。实际使用中，这类异形法兰不需要额外制作转接件，就能适配非标准布局的对接接口，在小空间管路改装、紧凑型设备的气路连接场景下，能大幅减少安装调试的工作量，同时因为轮廓做了轻量化削减，零件本身的材料消耗更低，批量加工时的成本也更可控。法兰的密封面平面度要求控制在合理范围内，保证对接后垫片受压均匀，不会出现局部泄漏的问题，非对称的外轮廓在安装时还具备防错效果，操作人员不需要额外核对安装方向，顺着轮廓就能快速对位，提升装配效率。
