指尖陀螺齿轮联动解压结构

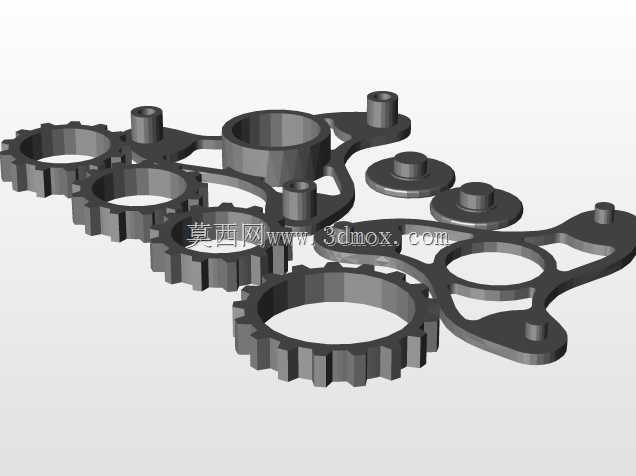

这套齿轮联动结构主要面向指尖解压玩具场景设计，核心依托多组外啮合圆柱齿轮实现同步转动效果，使用者单指捏住中心定位轴套，另一手拨动任意一个齿轮齿圈，整组结构就会顺着啮合传动比同步运转，转动过程中各齿轮的齿侧间隙控制在0.02mm以内，既不会出现卡滞顿挫，也不会因间隙过大产生晃动感，能带来顺滑连贯的指尖反馈。结构整体采用扁平化布局，所有传动齿轮、连接支架、定位凸台都布置在同一厚度平面内，整体外轮廓最大直径控制在75mm，总厚度8mm，刚好适配成年人单手握持的尺寸边界，边缘所有棱边都做了R0.5的圆角处理，握持接触时不会刮蹭皮肤，长时间把玩也不会产生硌手感。设计阶段优先考虑了传动的平顺性，四个带外齿的转动件模数统一取0.5，压力角采用标准20度，齿顶高系数取1，保证啮合重合度大于1.2，转动过程中不会出现跳齿、滑齿的问题；连接支架采用一体化镂空设计，在保证各轴孔位置度公差不超过0.01mm的前提下，尽可能去除非受力区域的材料，既降低了整体重量，也让结构的机械观感更强。各转动件的轴孔与支架上的定位凸台采用间隙配合，单边配合间隙控制在0.015mm，既保证转动灵活无阻滞，也不会出现径向窜动；中心位置的大尺寸轴套作为主要持握部位，外径设计为12mm，指腹接触面积足够，持握时不容易打滑；支架上额外设置的三个圆形凸台一方面作为结构配重，调整整体的转动惯量，让拨动后的转动持续时间更长，另一方面也起到装饰作用，平衡整体视觉重心。这套结构除了作为指尖解压玩具使用外，也可以作为机械原理教学的演示小件，直观展示外啮合齿轮的传动方向、传动比关系，也能作为小型桌面摆件，通过转动结构缓解长时间伏案工作的注意力疲劳。结构所有壁厚都控制在1.5mm以上，完全满足常规光固化3D打印的成型要求，打印后不需要额外做支撑去除后的打磨处理，简单清理毛边就可以直接组装使用，各转动件不需要额外加装轴承，依靠轴孔与凸台的配合面就能实现顺滑转动，装配过程不需要额外紧固件，所有零件直接卡接到位即可，拆装都很方便。
