工业窑炉进气室结构三维设计方案

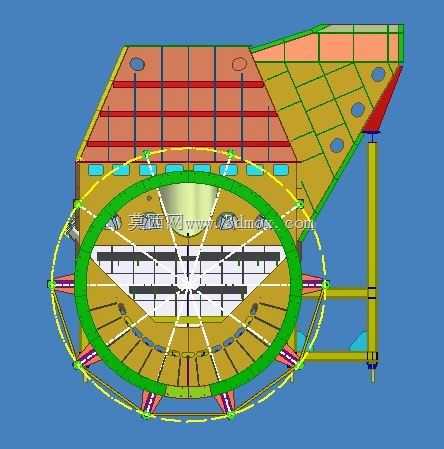

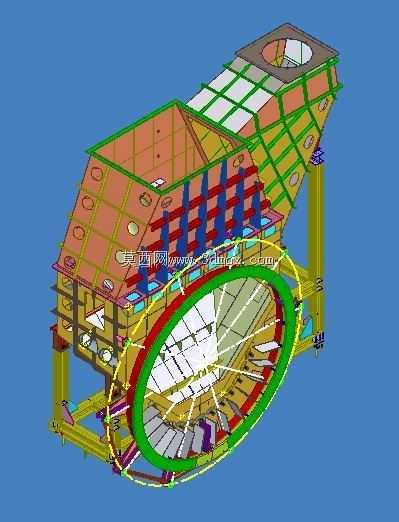

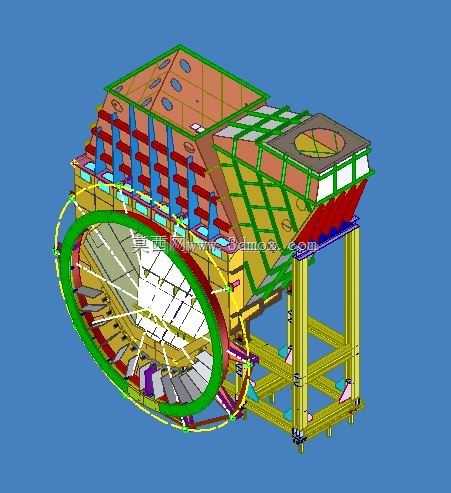

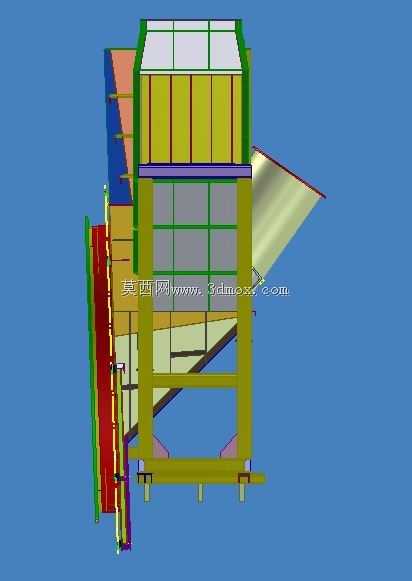

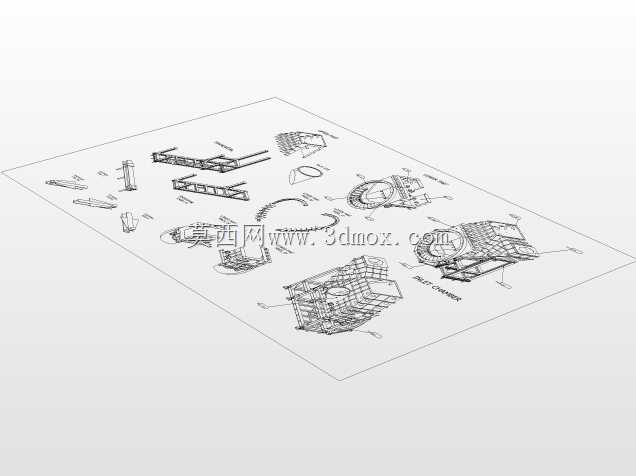

这套进气室结构主要应用于新型干法水泥熟料生产线的预热器系统末端，作为窑尾烟气与入窑生料交互的核心过渡腔体，承担着气流均布、物料导流、锁风密封的多重作用，直接影响整条生产线的热交换效率与系统运行阻力。从结构设计逻辑来看，整体采用变径偏心腔体构型，大尺寸圆形法兰端对接回转窑窑尾烟室，上方方形接口对接最末级旋风筒下料管与热风管道，侧部倾斜导流段匹配预热器下料轨迹，避免生料直接冲刷壳体造成局部磨损。设计阶段优先考虑了现场安装的边界约束：底部采用型钢焊接支撑框架，框架立柱的地脚螺栓孔位完全匹配现有窑尾平台的预埋基础尺寸，无需额外改造平台结构即可完成就位安装；圆形法兰端的连接孔采用圆周均布设计，适配不同规格窑型的密封件安装公差，法兰端面预留5mm的密封垫压缩余量，保证高温工况下的密封可靠性。腔体内部的导流板采用分块装配式设计，沿气流走向布置不同角度的导流叶片，一方面将进入腔体的高速窑尾烟气均匀分散至预热器截面，避免局部风速过高造成物料短路直接入窑，另一方面引导旋风筒分离下来的生料沿导流板平稳滑入窑内，减少物料落料过程中的扬尘与气流夹带。壳体外壁的加强筋采用纵横交错的布置方式，针对高温工况下的壳体热变形做了补偿设计，筋板间距经过受力核算，既保证壳体在-5000Pa系统负压下的结构刚度，又避免过度加强造成的设备重量冗余。侧部的检修人孔位置设置在腔体负压稳定区，人孔门采用耐高温密封结构，日常巡检时可打开观察内部物料流动与导流板磨损情况，无需整体拆解设备即可完成易损件更换。整个结构的安装对接面全部采用机加工保证平面度，现场拼装时仅需按定位标记对齐法兰即可完成组装，大幅缩短现场施工的吊装与校准周期，适配水泥生产线大修期间的紧凑工期要求。
