仿塞缪尔贝克特桥的卡拉特拉瓦风格斜拉桥

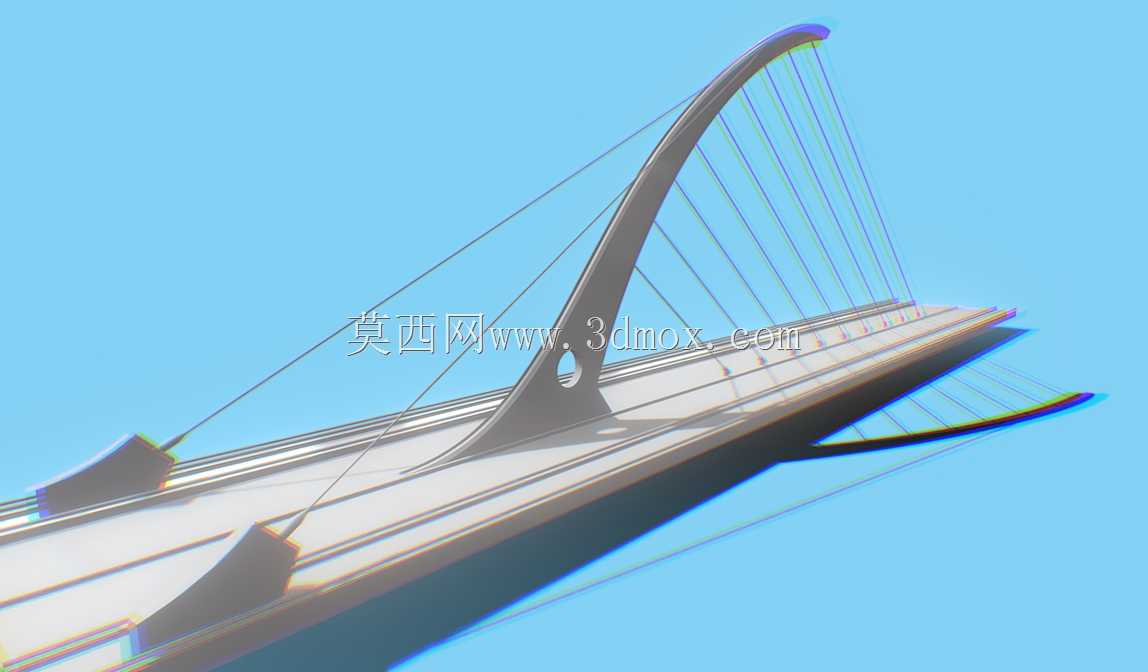

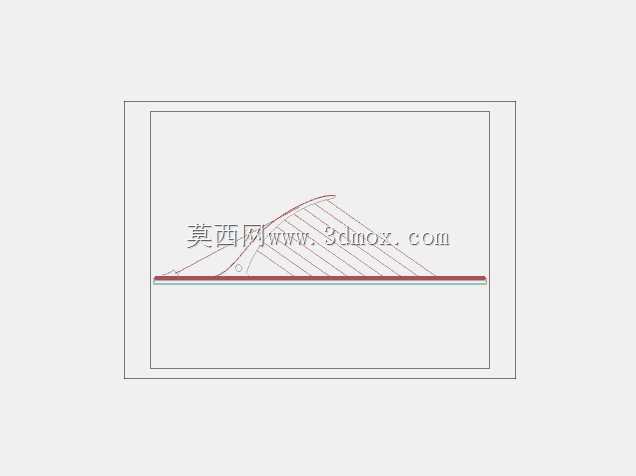

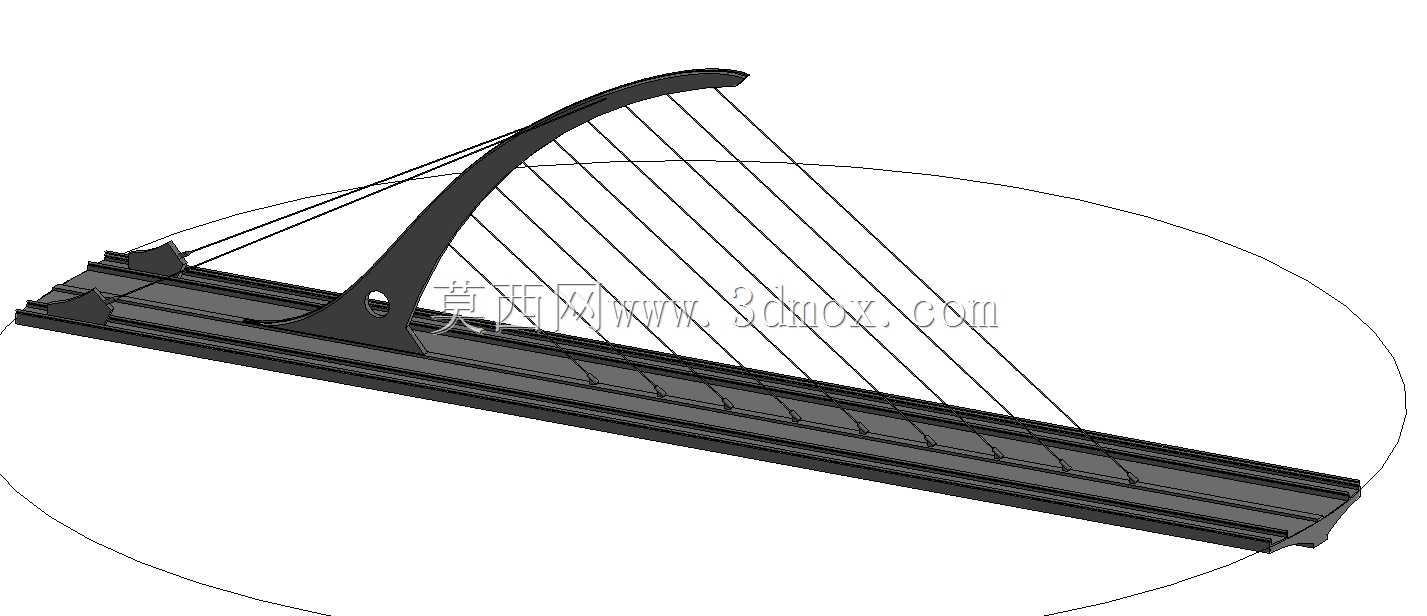

这款斜拉桥结构参照爱尔兰都柏林塞缪尔·贝克特大桥的核心形态做简化设计，整体采用单拱式主塔搭配斜向拉索的受力体系，主塔沿桥面纵向侧倾布置，拉索从主塔顶端呈扇形发散锚固于桥面主梁两侧，在城市跨河、景观步道连通这类场景中，既可以满足中小跨度的通行承载需求，也能凭借极具辨识度的弧形主塔造型成为区域景观节点。从结构设计逻辑来看，建模时优先还原了实桥的受力传递路径：主塔底部与桥面承台做刚性固结处理，所有拉索的锚固点位置都对应主梁的横向加劲肋布置位置，避免桥面局部受集中荷载出现应力集中；主梁采用箱型截面简化建模，截面内部预留了管线布设的空腔空间，适配市政桥梁配套的照明、排水管线铺设需求。在安装边界的适配性上，该桥模型的主塔高度与桥面跨度比例控制在1:3.2的区间，两岸桥台的连接端面做了标准化的法兰式连接结构预留，不管是用于城市规划方案的场景展示，还是桥梁专业教学中的结构受力演示，都可以直接对接不同比例的道路、堤防模型，不需要额外调整接口尺寸。不同于常规直塔斜拉桥的对称布局，这款桥的主塔做了向外的弧形收分设计，塔身上的开孔结构除了还原实桥的造型特征，也能有效降低横风作用下的塔体风阻，在临江、沿海这类强风区域的景观桥方案选型中，这种结构形式能减少风致振动对桥体连接件的疲劳损耗。桥面部分的建模做了分块处理，行车道、人行道的边界做了明确的结构区分，人行道外侧预留了护栏安装的卡槽位置，拉索与桥面的锚固端做了球形支座的细节还原，允许小角度的转动位移，抵消温度变化带来的结构伸缩形变。从三维建模的细节处理来看，所有曲面结构都做了连续G2倒角处理，主塔的弧形曲面没有出现折线断点，拉索采用等截面圆杆建模，每根拉索的长度都根据锚固点坐标做了精准计算，不存在拉伸变形的问题；主塔与桥面衔接的位置做了加劲肋的细节布置，还原实桥的局部加强结构，不管是用于渲染出图做方案汇报，还是导入有限元软件做简化的受力仿真，都能直接提取结构线框做网格划分，不需要额外修补几何破面。
