集成泵组的螺旋过滤水处理设备结构

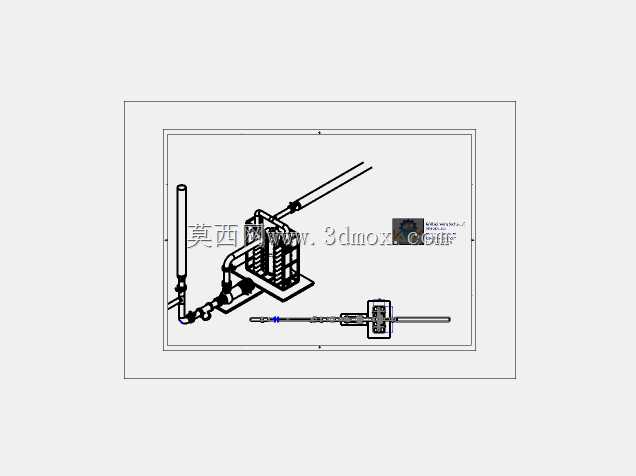

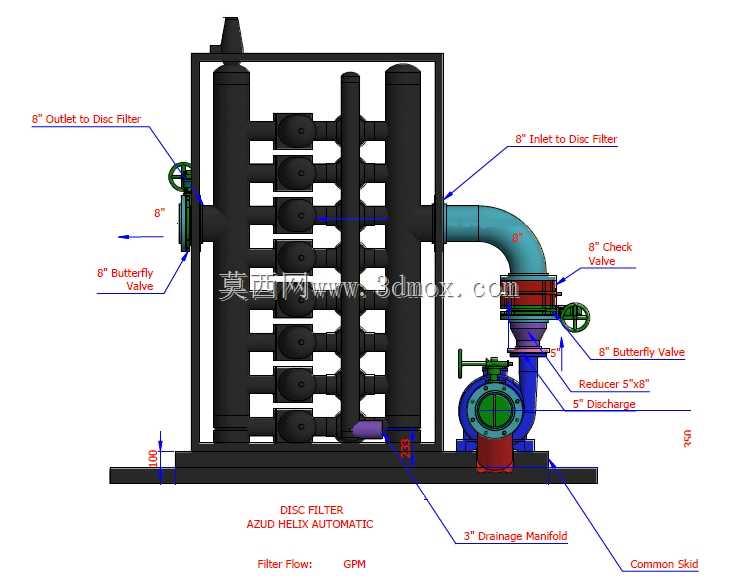

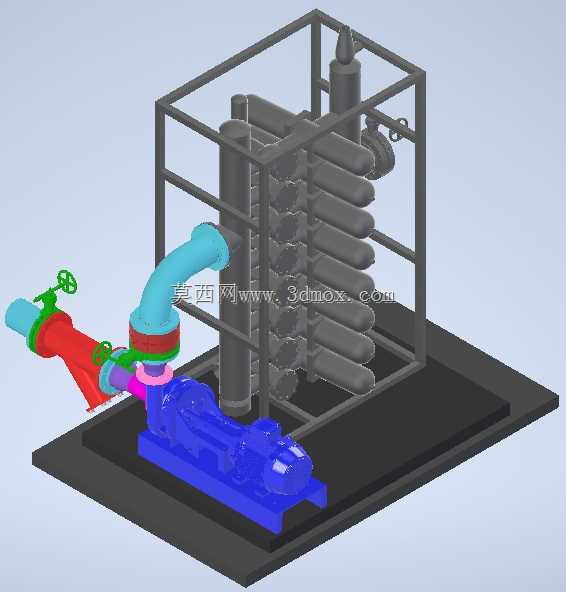

这套集成化过滤输送单元，常应用在农业滴灌前置处理、工业循环水旁路净化、小型供水系统的杂质滤除环节，核心是将螺旋过滤主体与输送泵做撬装式整合，省去现场零散对接管路的繁琐工序，到场后仅需对接进出水主管即可投入使用。从结构布局来看，设计阶段优先考虑了日常运维的操作空间：手动控制阀组布置在泵体入口侧，手轮操作高度适配成人站立操作区间，无需登高或俯身即可完成阀门启闭、过滤器反冲洗切换的操作；过滤主体采用立式多滤芯螺旋流道结构，进水沿切线方向进入滤腔后形成旋流，大颗粒杂质在离心力作用下沿腔壁沉降到集污区，降低滤芯的直接堵塞概率，延长单次连续运行的时长。撬装底座采用加厚钢板焊接成型，泵体与过滤塔架的安装脚位都做了加强筋处理，避免泵运行时的振动传递到过滤段导致管路接口松动，底座预留的地脚螺栓孔位适配常规混凝土基础的安装间距，现场无需二次打孔改位。管路连接段做了变径适配，泵出口的渐扩管段用来降低流体流速，减少高速水流对过滤滤芯的直接冲击，同时弯头处采用大曲率半径的弯管结构，比常规直角弯头的管路阻力降低三成左右，能有效降低泵的输出扬程损耗。框架式的护笼围绕过滤主体布置，既可以作为滤芯更换时的临时操作扶手，也能避免外部碰撞直接损伤滤筒外壳，护笼的横杆间距经过核算，既不会遮挡滤筒的压力观察视窗，也能满足防护强度要求。在安装边界上，整套设备的横向宽度控制在常规标准货运托盘的尺寸范围内，运输时无需做超宽处理，进出水接口的中心高度统一对齐常规工业管路的架设标高，对接时无需额外加装异形转接管件；泵体的检修侧预留了足够的抽拉空间，后期更换机械密封、叶轮部件时，无需拆解周边管路即可完成操作。螺旋流道的设计还兼顾了反冲洗的便利性，反冲洗时水流反向沿螺旋流道冲刷，能将附着在滤芯表面的杂质彻底带离滤层，相比普通直通式过滤器，反冲洗耗水量降低近四成，适合在供水压力不稳定、水源杂质含量波动大的场景下使用。
