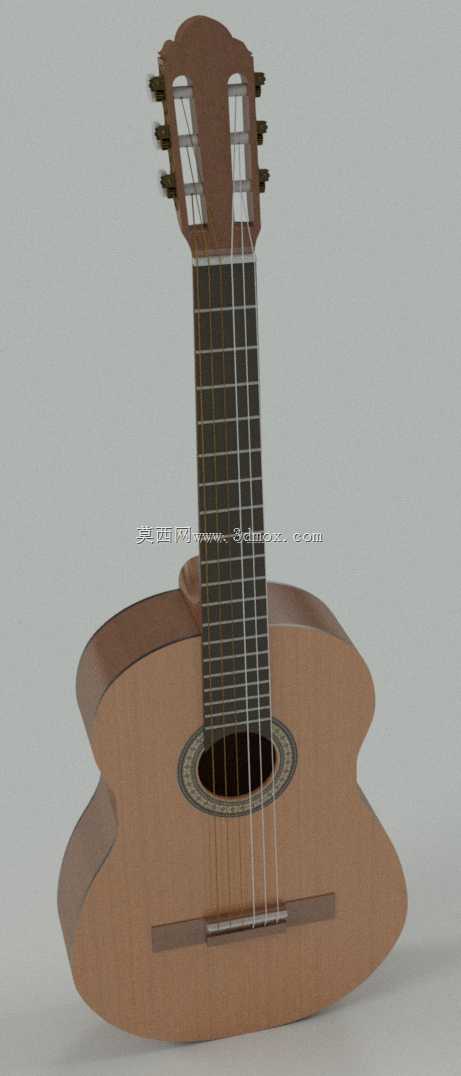

古典吉他精细三维结构设计作品

在乐器制造与文创产品开发领域，古典吉他的三维结构建模是连接设计构思与实物生产的核心环节，这套模型完整还原了古典吉他的全结构细节，可直接用于产品打样前的结构校验、外观方案迭代以及教学演示场景。从实际应用角度看，该模型可覆盖乐器生产厂商的新品研发阶段结构验证、职业院校乐器设计专业的教学演示、文创周边产品的结构参考等多个场景，相比传统二维图纸，三维模型能更直观地呈现各部件的装配关系，减少打样阶段的结构干涉问题。建模过程中优先还原了古典吉他的核心声学结构特征，包括琴身的弧形共鸣箱曲率、音孔周边的装饰圈结构、指板的品丝排布间距、琴头的弦轴安装位结构，所有曲面均按照实物的弧度逻辑做了连续过渡处理，避免出现建模中常见的曲面折痕问题，能直接导出用于3D打印手板验证。从结构设计思路来看，建模时拆分了琴头、琴颈、指板、共鸣箱面板、共鸣箱背板、琴桥、弦轴等独立部件，每个部件的装配边界都做了公差预留，比如琴颈与琴身的插接位预留了0.2mm的装配间隙，指板与琴颈的贴合面做了完全共面处理，弦轴的安装孔位按照通用古典吉他弦轴的尺寸做了适配，能匹配市面上绝大多数标准规格的古典吉他配件。外形尺寸上严格遵循标准古典吉他的比例规范，整体有效弦长控制在650mm的行业通用尺寸，琴身最宽处约370mm，琴身厚度约100mm，指板宽度在琴枕位置为52mm，这些尺寸边界都符合古典吉他的人体工学设计要求，握持时的手臂贴合弧度、按弦时的指板间距都经过了比例校验，不会出现尺寸失真导致的手感偏差。共鸣箱内部的音梁结构也做了简化还原，虽然没有做完全的精细化内部建模，但保留了音梁的排布位置与基本截面形状，能满足外观展示与基础结构验证的需求，如果需要做声学仿真，可在此基础上进一步细化内部结构参数。琴桥的绑弦位、琴头的弦槽结构都做了细节还原，琴弦采用了实体建模而非线框替代，能更真实地呈现装配完成后的视觉效果，用于产品渲染展示时不需要额外做后期的琴弦补全处理。对于建模从业者来说，这套模型的曲面建模逻辑也有参考价值，琴身的双曲面过渡采用了四边面布线，避免了三角面导致的曲面不平滑问题，后续如果要做改型设计，比如调整琴身轮廓、修改指板长度，都可以直接在现有模型的基础上调整控制点，不需要重新拓扑结构。在文创衍生品开发场景中，该模型可等比例缩放制作不同尺寸的摆件模型、乐器造型的文创周边，缩放时各部件的比例不会出现失真，因为建模时所有部件都采用了参数化的比例约束，调整整体尺寸时各结构会按比例同步变化。
