DN300双法兰传力可拆卸管路接头

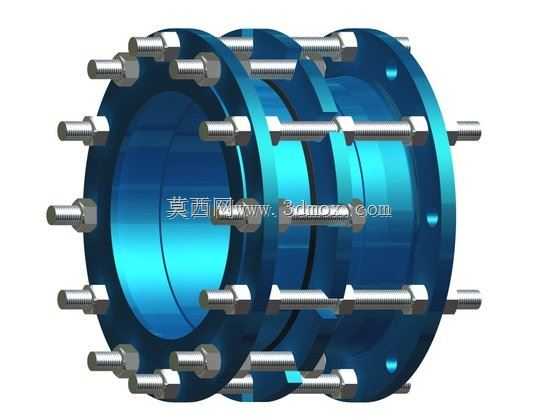

在市政给排水、长距离输水管线、工业循环水系统以及泵站进出口的管路布设中，管道受介质温度变化产生的热胀冷缩、地基不均匀沉降带来的错位偏移、设备运行传递的振动，一直是管路运维中需要重点解决的问题，这类可拆卸传力接头正是为适配这类工况设计的管路连接件。从结构设计来看，该接头采用双法兰对称布局，主体为三段式筒体结构，通过周向均匀排布的锁紧螺栓将两端法兰与中间密封段压合，密封面采用梯形截面的橡胶密封圈，依靠螺栓预紧力挤压密封圈实现径向与轴向的双重密封，相比传统单法兰伸缩接头，它的可调节行程更长，同时能传递管道的轴向推力，避免管路应力集中在泵体或阀门的连接法兰处，保护动设备与阀件不受管路轴向力破坏。设计过程中，首先要匹配DN300公称通径的管路安装边界，两端法兰的螺栓孔中心圆、孔数、孔径完全适配国标PN10/PN16压力等级的平焊法兰，不需要额外制作过渡连接件，现场安装时可以先松开锁紧螺栓，将接头调整到安装所需的长度，再分别与两端管道法兰对正拧紧紧固件，最后锁紧周向的限位螺栓，就能完成安装，相比传统焊接接头，它不需要现场动火作业，在易燃易爆的化工管路安装场景中优势明显。在实际使用场景里，这类接头常安装在水泵进出口与管道的衔接位置，一方面可以补偿管道安装时的轴向尺寸误差，降低现场配管的对位难度，另一方面能吸收水泵运行时产生的小幅振动，避免振动沿管路刚性传递到远端支架，同时在后期需要拆卸检修水泵或阀门时，只需要松开接头的锁紧螺栓，就能留出足够的拆卸空间，不需要切割两侧管道，大幅降低后期运维的工作量。设计时需要注意，周向螺栓的排布要保证每个螺栓的预紧力均匀，避免局部压合力不足导致密封渗漏，同时筒体的伸缩段要预留足够的伸缩余量，既要满足管路热胀冷缩的补偿量需求，也要设置限位结构防止接头被管道轴向拉力拉脱，密封圈的材质要根据输送介质的属性选择，普通给排水场景用天然橡胶即可，输送腐蚀性介质则需要更换为丁腈橡胶或氟橡胶材质，保证密封件的使用寿命。该接头的安装长度有明确的设计范围，最小安装长度与最大伸缩量的差值控制在合理区间，既不会因为伸缩量过大导致筒体结构强度不足，也不会因为调节范围太小无法满足现场安装补偿需求，法兰端面的加工粗糙度要满足密封要求，避免法兰面出现划痕、凹坑导致密封失效，所有金属构件都做了防锈防腐处理，适配地下埋设、露天架设等不同安装环境的使用要求。
