机械传动用叉形铰接连接构件

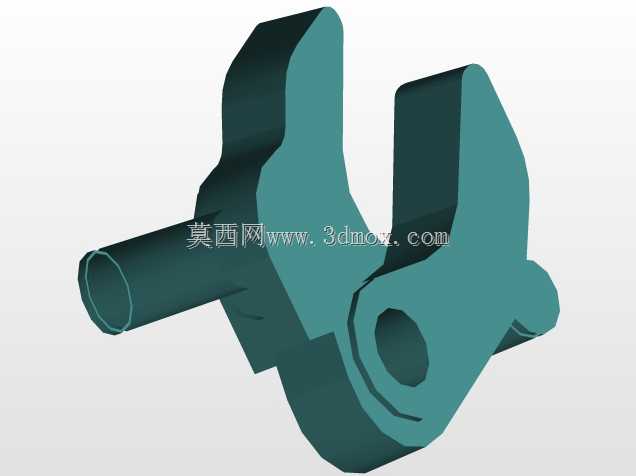

这类叉形铰接构件多应用在需要往复摆动传动的机械结构中，常见于机床操作机构、轻工机械的换挡联动单元、小型输送设备的离合拨叉工位，承担动力传递过程中的摆动扭矩传导，实现两个运动部件之间的铰接联动，把直线推杆的轴向推力转化为摆臂的回转动作，或是把回转件的扭矩传递到直线执行端。从结构设计来看，构件一侧的圆柱轴段是安装定位基准，装配时插入对应支座的光孔内，作为整个构件摆动的回转中心，轴段的长度和直径匹配常规铰接支座的安装孔位公差，轴端预留的卡簧槽可用于轴向限位，避免工作过程中构件从支座孔内窜动脱出。叉形的开口结构是功能核心，开口的间距尺寸适配配套联动销的直径，叉臂的厚度经过受力校核，能够承受额定工况下的侧向挤压力，不会在频繁摆动过程中出现叉臂变形、开口涨大的失效问题；叉臂端部的圆弧过渡设计，既减少了应力集中，也能在摆动过程中避免和相邻构件发生运动干涉。另一侧带孔的凸台结构用于连接联动拉杆，孔内可加装铜套减少铰接磨损，延长构件的使用寿命，凸台的位置经过运动仿真校核，保证整个构件在设定的摆动角度范围内，拉杆的运动行程符合设计要求，不会出现死点位置。建模过程中优先确定回转中心轴的轴线位置，以此为基准搭建叉臂和连接凸台的轮廓，所有的圆角过渡都按照机械加工的工艺要求设置，避免出现无法加工的尖锐内角，同时兼顾铸件的拔模斜度要求，适合采用熔模铸造或是粉末冶金工艺批量生产。安装时需要保证回转轴线和配套拨杆的运动平面垂直，否则会出现卡滞、磨损加剧的问题，装配后要手动测试全行程摆动的顺畅度，确认无干涉、无松旷后再投入使用。这类构件的外形轮廓没有冗余结构，在满足强度要求的前提下尽可能缩小体积，减少摆动过程中的惯性力，适配高速往复摆动的工况需求，表面的粗糙度要求集中在轴段和铰接孔位置，非配合面可保留铸造毛坯面，控制加工成本。
