端面啮合特种传动齿轮结构

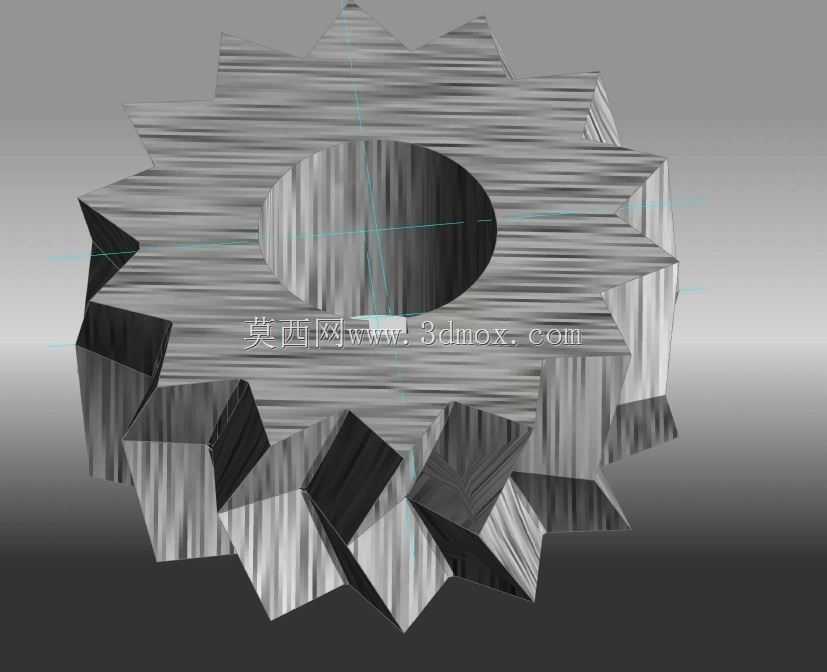

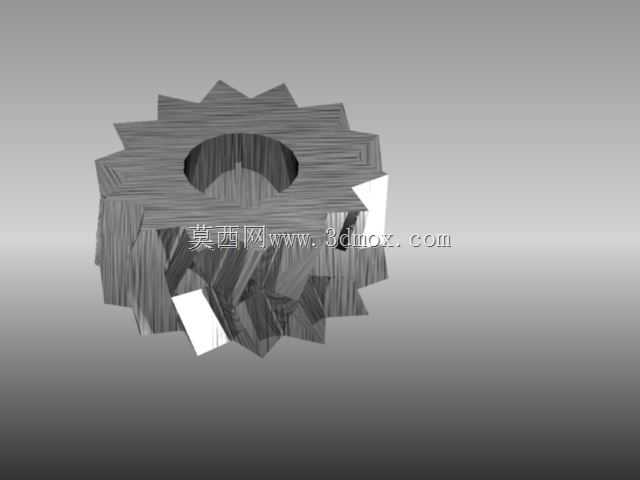

这类带端面齿形的齿轮，和常规渐开线圆柱齿轮的应用场景有明显区别，它更多用在需要端面离合、分度定位、小空间交错轴传动的工位上，比如机床主轴的分度锁紧机构、小型自动化设备的间歇传动单元、部分手动工具的扭矩传递结构里，都能见到这类齿形的身影。它的实际用途不是持续高速的重载传动，而是兼顾周向扭矩传递和轴向的啮合脱开动作，很多需要频繁离合、分度定位的传动节点，用这类齿轮比普通圆柱齿轮加离合器的结构更紧凑，零件数量更少，装配累积误差也更容易控制。从功能特性上看，它的齿形分布在齿轮端面上，齿的两个侧面分别承担传动啮合和定位锁止的作用，齿顶和齿根的过渡圆角做了优化，避免啮合冲击时出现应力集中，中心的通孔是安装基准孔，和配套轴的配合一般选过渡配合，保证同轴度的同时方便拆装。做这个结构的三维建模时，首先要确定的是中心安装孔的尺寸边界，这是整个零件的装配基准，所有齿形的分度基准都要和孔的轴线重合；然后是端面齿的齿形参数，齿的数量、齿高、齿面的倾斜角度，要匹配配套啮合件的参数，保证啮合时齿面接触面积不低于70%，避免局部应力过大导致齿面崩损。建模过程中要注意齿根和齿轮基体的过渡位置，不能做直角衔接，要留足够的圆角半径，这个位置是应力集中最明显的区域，热处理和受载时最容易出现裂纹，圆角参数要根据实际传递的扭矩大小核算。外形尺寸上，齿轮的外圆直径要和安装腔的内壁留足够的间隙，避免转动时出现剐蹭，齿轮的轴向厚度要匹配安装位的轴向空间，保证啮合到位后端面不会和相邻零件发生干涉，中心孔的键槽或者顶丝孔位置，要和轴上的固定结构对应，避免装配时出现错位。这类齿轮在实际选型替换时，不能只看外圆和内孔尺寸，必须核对端面齿的齿形角、齿距参数，哪怕齿数相同，齿形角度有偏差，装上去也会出现啮合卡滞、传动异响的问题，严重的还会在加载时打坏齿面。建模时还要注意齿面的粗糙度要求，啮合面的粗糙度不能太高，不然会加剧磨损，降低传动精度的保持性，非配合面可以适当放宽要求，减少不必要的加工成本。
