实验室液体灌注用锥形漏斗三维设计

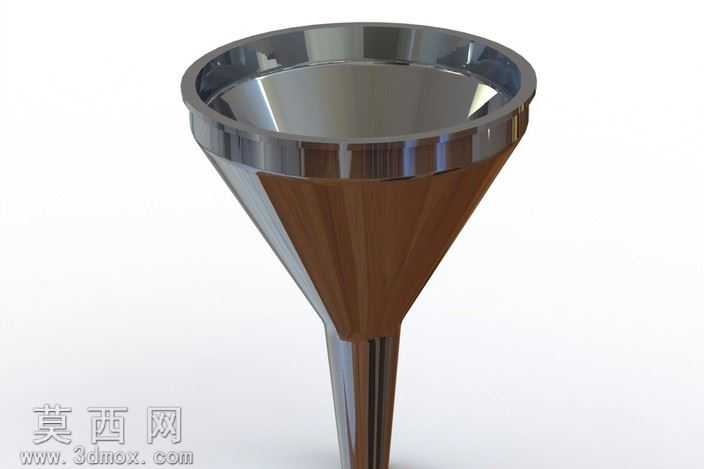

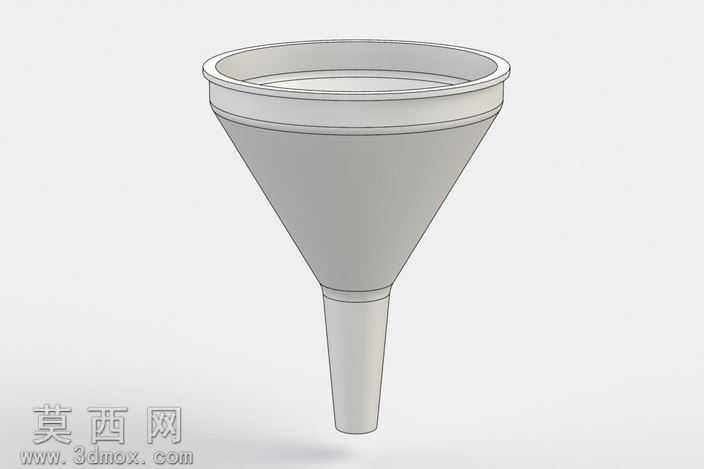

本作品为液体灌注作业使用的锥形漏斗三维模型，建模阶段采用SolidWorks软件完成全参数化设计，整体遵循实用型注塑五金配件的结构逻辑进行搭建。模型整体分为上部宽口径盛接段、中部锥形导流段、下部窄径出液段三个核心结构部分，建模时首先绘制上部盛接段的环形轮廓草图，通过拉伸凸台命令生成带加厚边缘的盛接口，加厚边缘做了圆弧过渡处理，既提升结构强度，也避免使用过程中边缘刮伤操作人员，同时加厚的唇边结构可以适配不同口径的容器口，放置时不易滑落。中部锥形导流段采用放样凸台命令生成，从上部盛接口的大直径轮廓平滑过渡到下部出液口的小直径轮廓，锥度经过反复调整，既保证液体能够依靠重力顺畅下流，不会在锥面残留积液，也避免锥度过大导致液体流速过快产生飞溅。下部出液段为等径直筒结构，建模时通过拉伸命令生成，筒壁厚度与上部结构保持一致，直筒段长度经过合理设计，能够深入待灌注容器的瓶口内部，避免灌注过程中液体从接口处溢出。材质设计上模拟常用PP塑料的质感，渲染阶段赋予模型半哑光的浅灰白色塑料材质，添加轻微的环境反射效果，还原普通日用及实验室漏斗的真实视觉效果，结构上所有转角处都添加了不小于R0.5的圆角，既符合注塑加工的脱模工艺要求，也避免应力集中导致结构破损。设计过程中充分考虑实际使用场景的需求，整体结构无多余装饰特征，所有壁厚保持均匀，符合塑料件注塑生产的工艺要求，内壁做了光滑处理的结构示意，减少液体流动的阻力，外壁在锥形段添加了一圈细微的加强筋结构，提升握持时的摩擦力，同时增强整体结构的抗形变能力，避免盛装液体时锥面受力产生变形。模型的所有尺寸都参考市面常规漏斗的实际规格进行设定，各部分比例协调，既可以作为日常液体分装的工具模型使用，也可用于实验室场景的装配示意、日用品结构设计参考，模型结构完整无破面，可直接用于工程出图、3D打印样件验证或者虚拟场景的素材搭建。
