集中供热集成隔离球阀三维设计作品

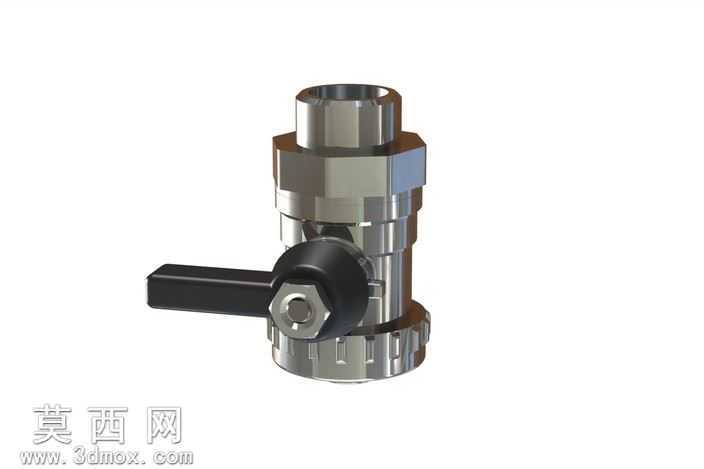

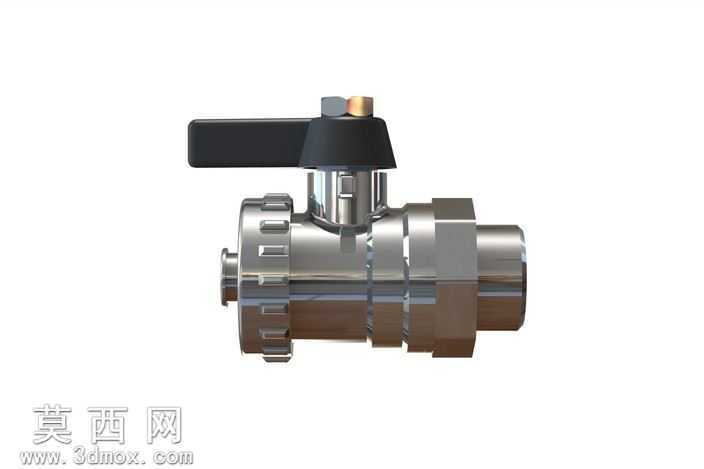

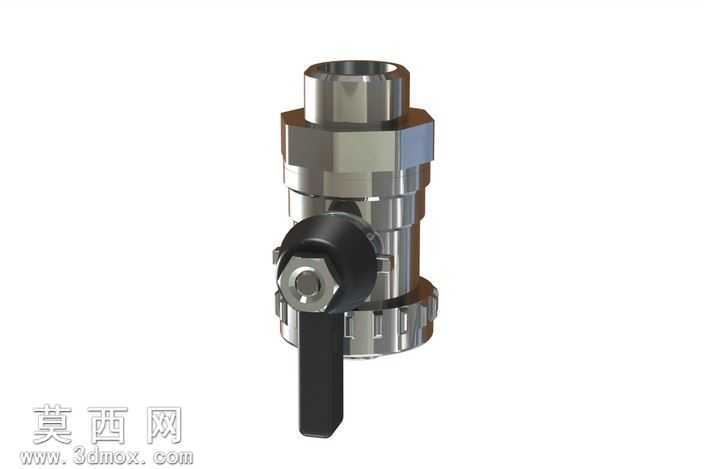

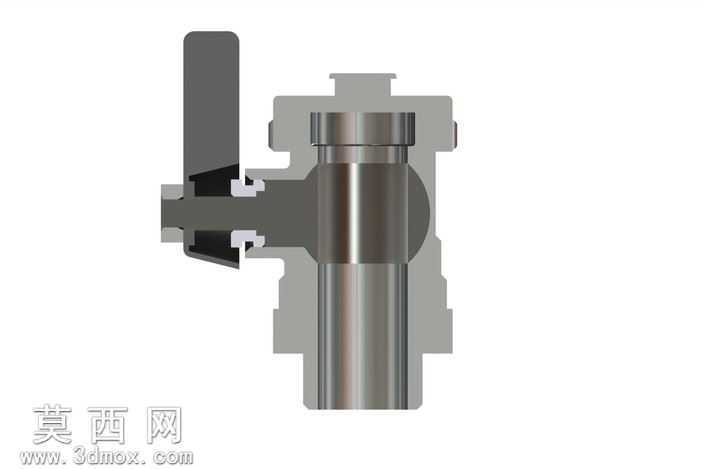

本作品为面向集中供热系统设计的集成式隔离球阀三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循管路阀门的通用设计规范，对阀体、操作手柄、锁紧螺母、连接端、密封结构等所有零部件进行1:1等比例还原，整体装配精度控制在工业设计要求的公差范围内。建模阶段首先梳理阀门的功能逻辑：该产品集成了隔离与通断控制功能，适配供热系统的管路排水、支路隔断需求，因此先完成核心流道的曲面建模，保证流道内壁光滑无结构突变，符合流体输送的阻力控制要求；其次对金属阀体部分采用实体拉伸、旋转切除、倒角细化等特征命令，还原锻压金属阀体的规整外形，对外表面的防滑滚花结构采用圆周阵列特征完成，保证滚花齿形均匀规整，还原实际产品的操作防滑设计。操作手柄部分单独建模，采用带弧度的扁长结构，手柄与阀芯的连接部位做了加强筋过渡处理，避免操作受力时出现结构断裂，手柄端部的包覆结构采用曲面加厚命令完成，模拟实际产品的防滑绝缘包覆层质感。材质与渲染阶段，为金属阀体部分赋予抛光不锈钢材质，调整金属粗糙度参数至0.15，添加适度的环境反射效果，还原金属件的冷冽质感；操作手柄的包覆部分赋予哑光黑色工程塑料材质，粗糙度调整至0.6，弱化反射效果，与金属阀体形成明确的材质区分；锁紧螺母等小五金件采用镀锌金属材质，添加细微的颗粒质感，还原标准五金件的表面处理效果。渲染时采用三点布光方案，主光源从模型侧上方45度照射，突出阀体的阶梯结构与轮廓层次，辅光源从侧后方补光，消除结构死角的暗部阴影，顶光添加柔和的环境光遮蔽效果，让装配缝隙、结构衔接处的细节更清晰，最终渲染图能够直观展示阀门的整体外观与装配关系。结构设计上，该阀门采用直通式流道结构，两端为标准外螺纹连接端，可直接对接供热系统的同规格管路，阀芯采用球形密封结构，手柄旋转90度即可完成通断状态切换，操作便捷；阀体中部设置集成式过滤筛结构，可在通断控制的同时完成管路杂质过滤，无需额外加装独立过滤部件，有效缩减供热管路的安装空间，降低系统配件成本。模型完成后进行了全局干涉检查，确认所有活动部件在操作行程内无碰撞、无卡滞，装配关系符合实际产品的拆装逻辑，可直接用于产品展示、装配教学、管路系统模拟排布等场景。
