多组联动式垂直叶片风能捕获装置

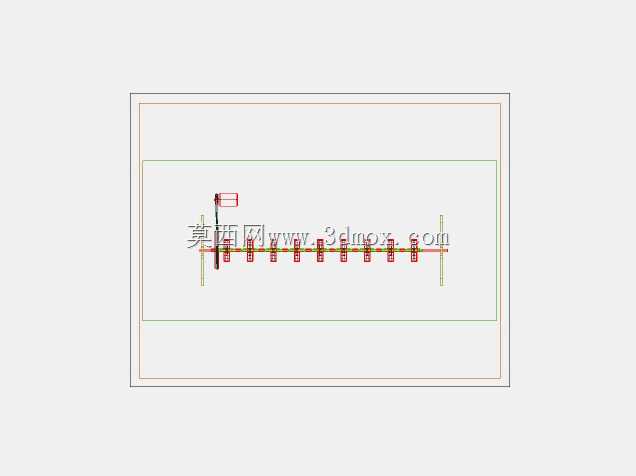

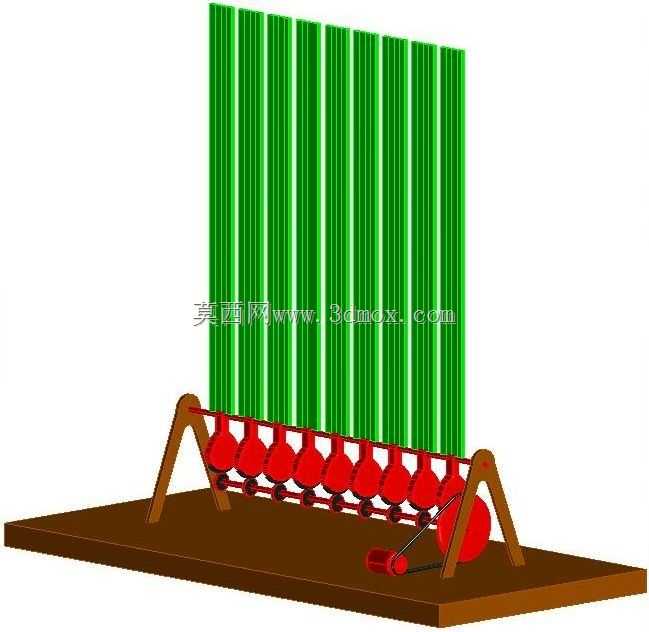

这款风能捕获装置采用立式排布的多组垂直叶片设计，区别于传统水平轴风力机的结构逻辑，更适配低风速、风向多变的分布式能源应用场景，比如城郊分布式供能站点、离网型户外监测设备供电、小型农牧区独立供电单元等场景，不需要额外搭建高耸塔架，安装基础的施工难度远低于常规水平轴风机。从结构设计逻辑来看，装置底部采用三角支撑式机架，机架与底部安装平台采用刚性连接，安装边界预留了传动组件的检修空间，整体重心落在安装平台的中心区域，抗倾覆稳定性经过结构校核，能够适应常规户外露天的风载荷工况。叶片部分采用等截面垂直长条结构，多组叶片沿水平轴等距排布，每组叶片底部对应一组曲柄传动单元，所有曲柄单元通过同一根横向传动轴串联，将叶片捕获的风能产生的摆动力矩统一传递到轴端的动力输出轮，再通过带传动结构将动力传递至后续的能量转换单元，这种多组联动的传动设计，能够避免单组叶片受风不均带来的传动卡顿，提升低风速下的动力输出连续性。设计过程中重点考量了传动部件的布局合理性，所有曲柄铰接点都做了耐磨衬套的预留位，横向传动轴的支撑点间距经过载荷计算，避免长轴传动带来的绕度变形问题，叶片与底部传动件的连接位置采用快拆式结构设计，方便后期运维过程中单独更换受损叶片，不需要拆解整体传动结构。外形尺寸上，整体高度控制在适合低空安装的范围，叶片组的整体迎风面宽度根据单组叶片的受风效率做了匹配，不会出现相邻叶片之间的风场干扰问题，底部安装平台的尺寸与支撑脚的跨距匹配，不需要额外做大面积的基础硬化，在小型分布式供能场景下的适配性更强。相较于传统三叶片水平轴风机，这种结构没有对风转向的需求，不管哪个方向来风都能推动叶片带动传动结构做功，省去了偏航机构的设计成本与后期维护成本，传动结构全部布置在低位，日常检修不需要高空作业，运维的安全系数更高，同时运行过程中叶片的线速度更低，产生的风噪远小于高速旋转的水平轴风机，更适合靠近人居场景的分布式能源布设。
