可调式夹持操作扳手三维结构设计

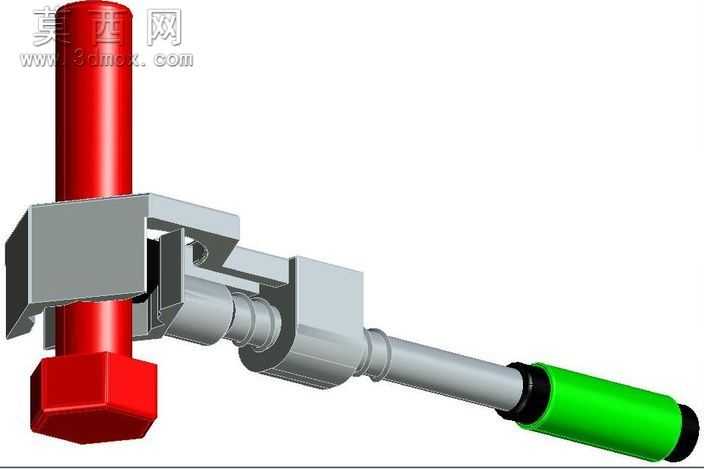

本作品为可调式夹持操作扳手的三维建模设计成果，建模阶段依托三维参数化设计软件完成全结构的精准构建，首先从功能需求出发拆解扳手的核心组成模块：包含红色六角适配夹持端、灰色金属调节锁紧机构、银灰色传动杆身以及绿色防滑握持手柄四大核心部分。建模过程中优先采用参数化草图绘制各部件的截面轮廓，针对夹持端的六角适配结构，通过拉伸、切除特征完成与标准外六角紧固件的匹配尺寸设计，确保夹持咬合面的公差符合手动工具的使用精度要求，避免使用过程中出现打滑、磨损紧固件棱角的问题。中部的调节锁紧机构采用多零件装配建模方式，依次构建活动夹块、锁紧销轴、调节滑轨等子零件，通过装配约束还原机构的滑动调节与锁紧定位逻辑，清晰呈现扳手可适配不同规格杆件、紧固件的可变夹持特性，各活动部件的配合间隙按照实际五金工具的装配公差进行参数设定，还原真实产品的装配可行性。杆身部分采用回转类特征建模，通过多段不同直径的圆柱拉伸、倒角处理还原杆身的阶梯结构，在杆身与手柄的衔接位置设计了黑色限位挡圈结构，通过环形切除、凸台特征完成挡圈的限位结构设计，确保手柄与杆身的连接稳固性。手柄部分采用包覆式防滑结构设计，外表面通过纹理特征模拟橡塑材质的防滑纹路，提升握持摩擦力。材质渲染阶段针对不同部件赋予对应材质属性：夹持端、调节机构、金属杆身赋予磨砂金属钢材质，调整金属粗糙度、反射参数还原五金工具的金属质感，红色六角紧固件部分赋予亮面红色烤漆金属材质，绿色手柄部分赋予哑光橡塑材质，黑色挡圈赋予黑色硬质塑料材质，通过场景光源的多角度打光设置，突出各部件的结构轮廓与材质差异，清晰展现扳手的整体装配关系与可变夹持的结构特点。设计思路围绕手动工具的实用性展开，在传统扳手的固定夹持结构基础上增加可调锁紧模块，拓展工具的适用场景，整体结构紧凑无冗余设计，各部件的受力路径经过合理规划，确保使用过程中夹持力的稳定传递，可作为手动工具设计、五金产品结构教学的参考三维模型，完整还原了从功能构思到三维结构落地的全设计流程，各零件的建模特征树逻辑清晰，支持后续的参数修改与结构优化调整。
