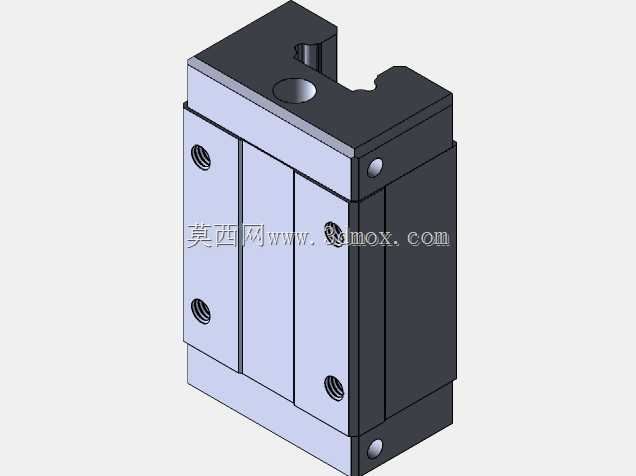

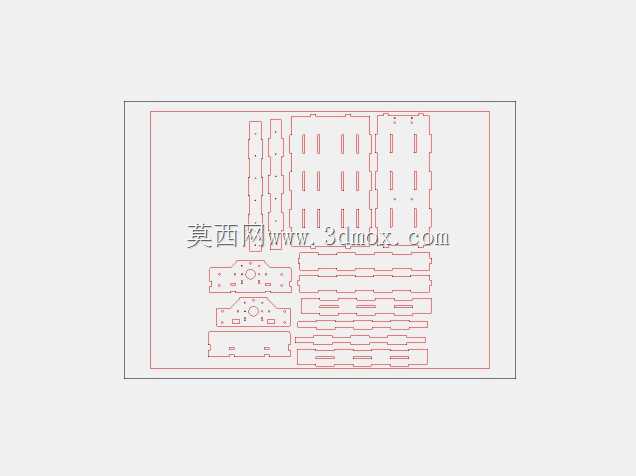

CNC设备Z轴金属承载移动滑台结构

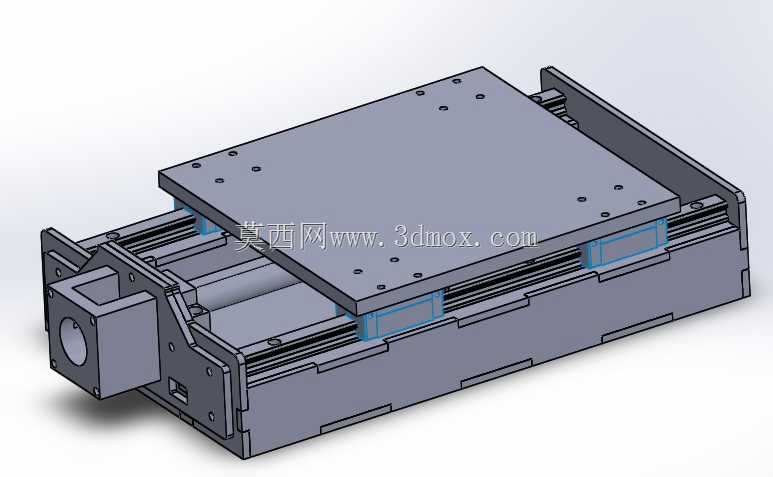

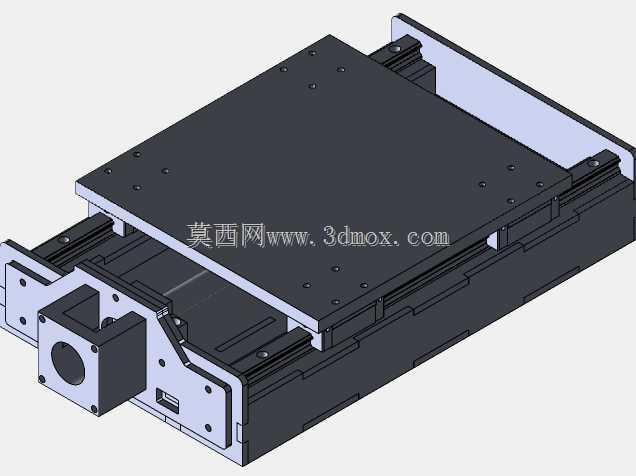

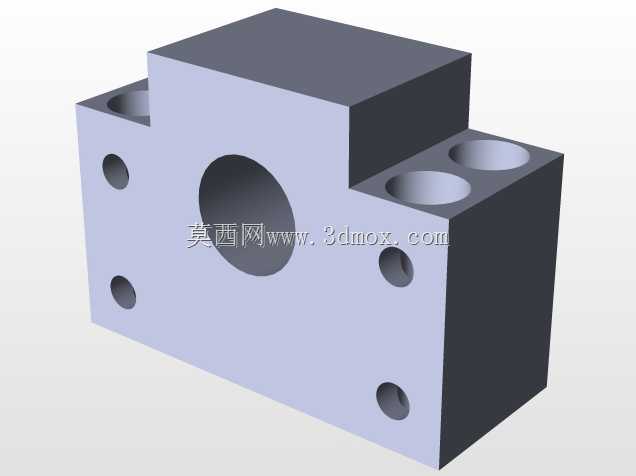

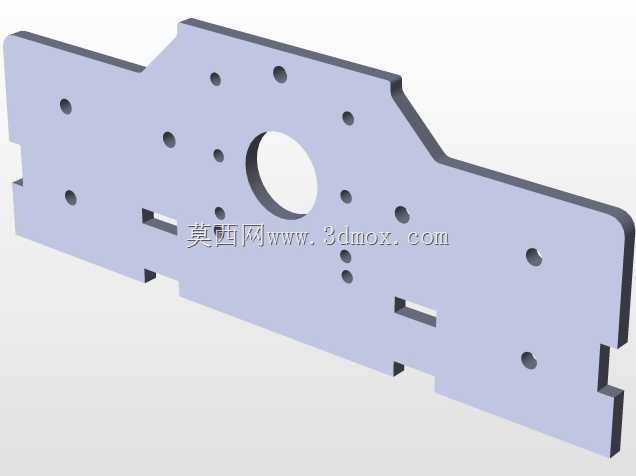

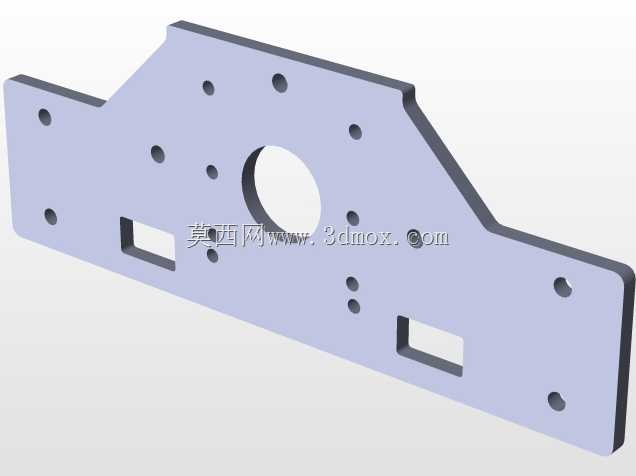

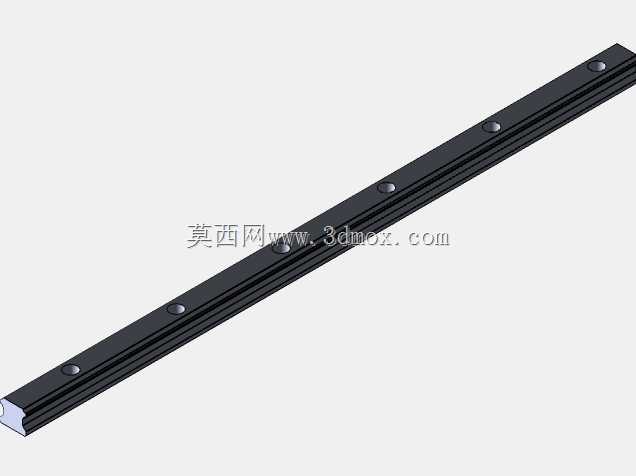

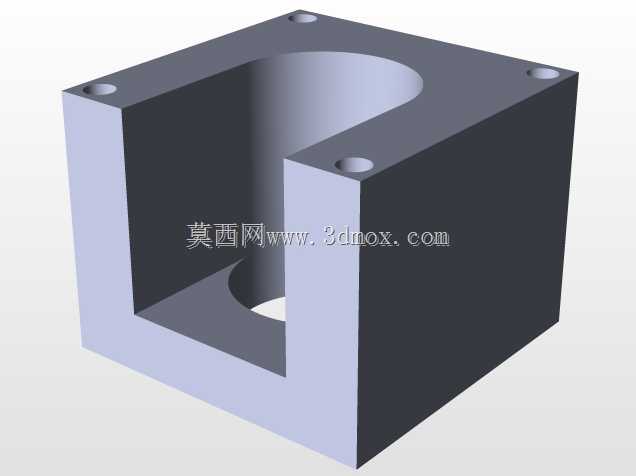

这款Z向金属滑台结构，主要适配中小型数控加工设备的轴向进给场景，在立式铣床、小型精雕机、桌面级CNC加工单元中，承担刀具侧或是工件装夹侧的Z向位移承载功能，区别于常规铝型材拼接的轻型滑台，该结构采用5mm厚度金属板材作为主体承载板，在常规有色金属、非金属板材的铣削、钻孔加工工况下，能有效抵消切削过程产生的振动，避免加工面出现振纹。从设计逻辑来看，整体采用双侧直线导轨平行布置的方案，导轨安装基面与承载板的安装面做了共面精度设计，装配时无需额外增加调整垫片即可保证滑台移动的直线度公差，承载板上预先加工了阵列排布的螺纹安装孔，可直接适配通用型工装夹具、工件吸盘或者主轴安装座的固定需求，不需要用户二次打孔加工，减少现场改制的工作量。滑台的驱动端采用标准伺服电机安装位设计，安装法兰的止口尺寸匹配市面常用的40、60系列伺服电机，传动侧预留了丝杠螺母的安装空间，可根据行程需求适配不同导程的滚珠丝杠，满足高速进给或是大切削力低速进给的不同工况要求。安装边界方面，整体结构采用窄长型布局，宽度方向尺寸控制在常规小型CNC设备的立柱安装间距范围内，底座部分预留了与设备床身连接的沉头安装孔，安装时可直接通过内六角螺栓固定在床身的安装基准面上，不需要额外设计转接板。滑台的上下限位位置预留了传感器安装槽，可直接嵌入接触式限位开关或是光电式位置传感器，无需额外设计传感器安装支架，简化整体设备的装配流程。承载板的侧面设计了防尘密封结构的安装槽，可加装柔性防尘折布，阻挡加工过程中产生的金属切屑、切削液进入导轨与丝杠的传动区域，延长传动部件的维护周期，在实际加工场景中，该滑台的金属板刚性足以支撑15kg以内的负载做往复进给运动，不会出现承载板下挠的问题，保证Z向进给的重复定位精度稳定在合理区间。
