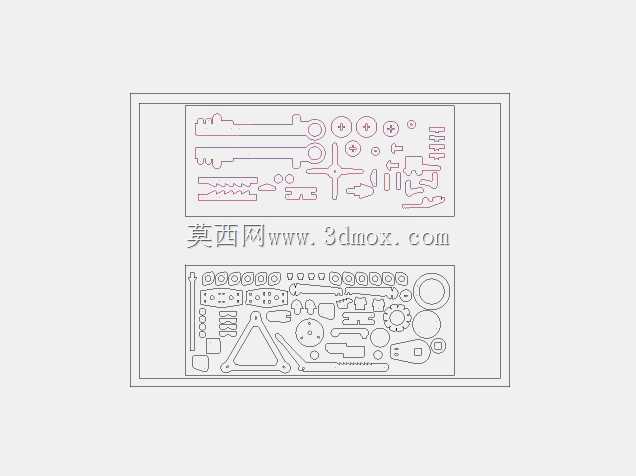

CNC加工用1.5mm轮廓胶合板切割排版设计

该套切割排版设计主要面向小型CNC立式铣削加工场景，适配3mm立铣刀的加工参数要求，以1.5mm厚度的胶合板为加工基材，通过紧凑的套料排布实现板材利用率的最大化，适配桌面级CNC加工设备的小批量加工需求，可用于制作拼装类木质构件、教学演示结构件、创意手工拼装套件等多种场景。整套排版将不同外形的加工零件沿板材幅面进行有序排布，所有零件的轮廓间距严格匹配3mm立铣刀的走刀路径要求，预留了均匀的加工余量，避免加工过程中出现过切、蹭伤相邻零件轮廓的问题，同时将外形相近、加工走刀路径连续的零件就近排布，减少铣刀的空行程距离，有效缩短单块板材的整体加工时长，提升加工效率。设计过程中充分考虑了胶合板的材料特性，针对1.5mm厚度胶合板铣削加工时易出现的边缘毛刺、板材受力翘曲问题，在细长类零件的排布上沿板材纤维方向布置，减少横向切削带来的材料崩边问题，同时在小尺寸异形零件的周边预留了辅助压料的工艺空间，方便加工时对板材进行固定，避免薄板材在铣削力作用下发生位移影响加工精度。所有零件的轮廓均采用连续闭合路径设计，无断点、无重叠线段，适配主流CNC加工系统的路径识别要求，无需二次修整路径即可直接导入设备生成加工代码，排版整体幅面适配常规小幅面胶合板的标准尺寸，无需额外裁切原板材即可直接装夹加工，有效降低前期备料的工作量。不同形状的零件涵盖了传动类构件、连接类构件、支撑类构件等多种拼装所需的结构单元，零件之间的衔接尺寸经过统一公差匹配，加工完成后可直接进行插接拼装，无需二次打磨修整即可获得良好的装配精度，可满足创意模型制作、机械结构教学演示、小型木质工艺品批量加工等多场景的使用需求，整套排版在保证加工可行性的前提下，将板材的有效利用率提升至九成以上，大幅减少加工过程中的板材边角料浪费，降低小批量加工的材料成本。
