立式低温液氧储存压力容器结构设计

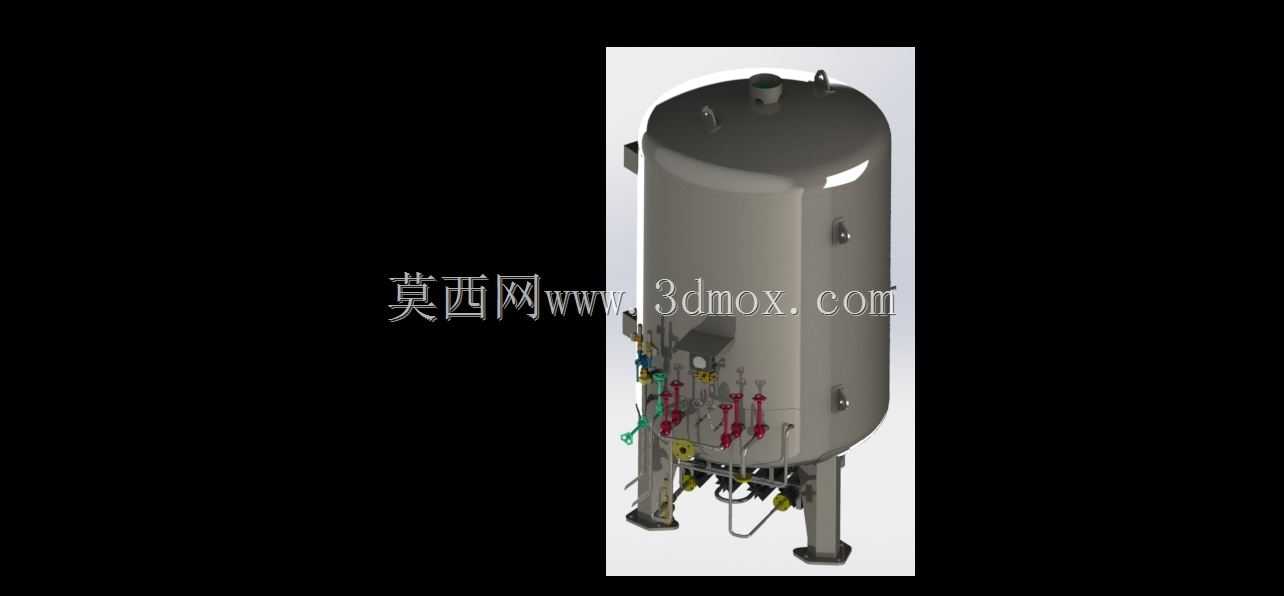

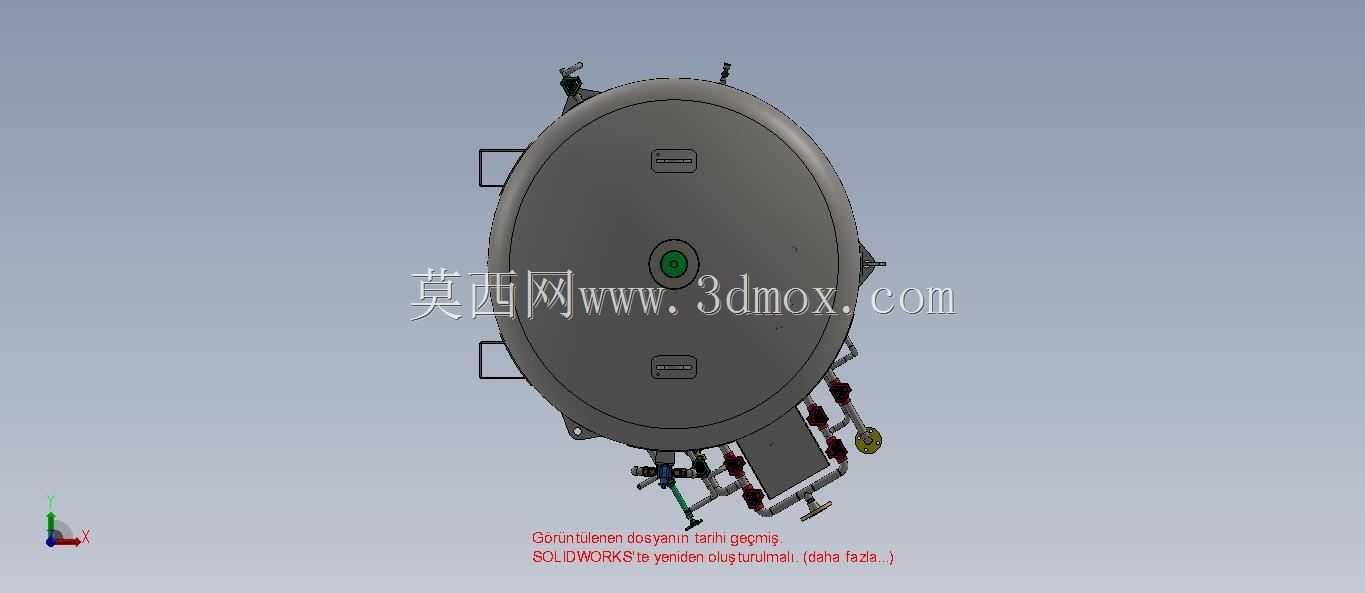

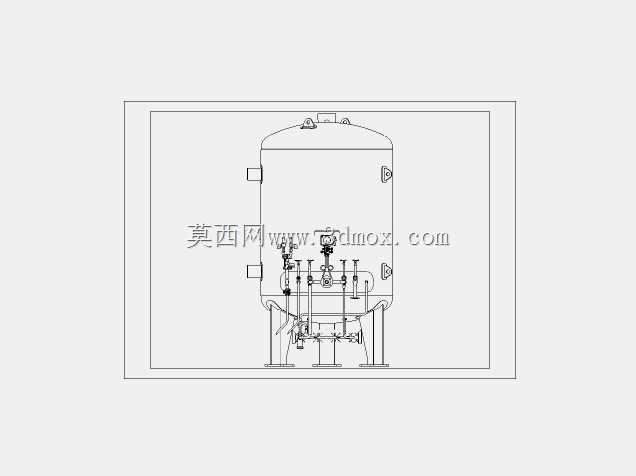

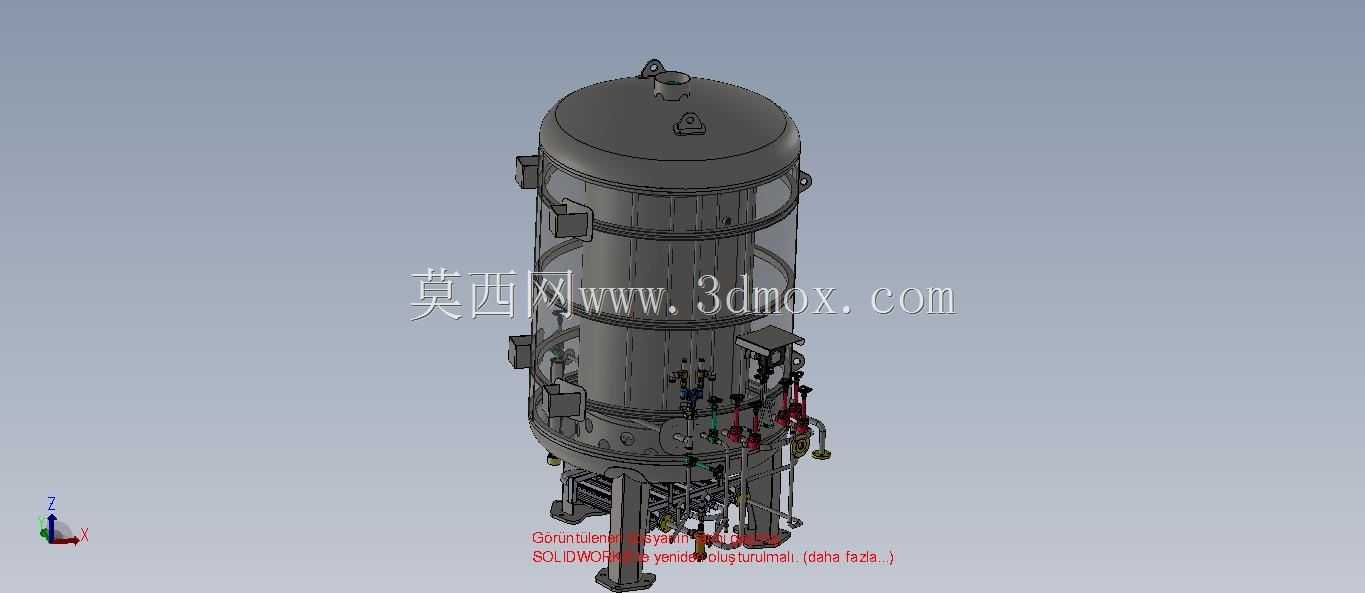

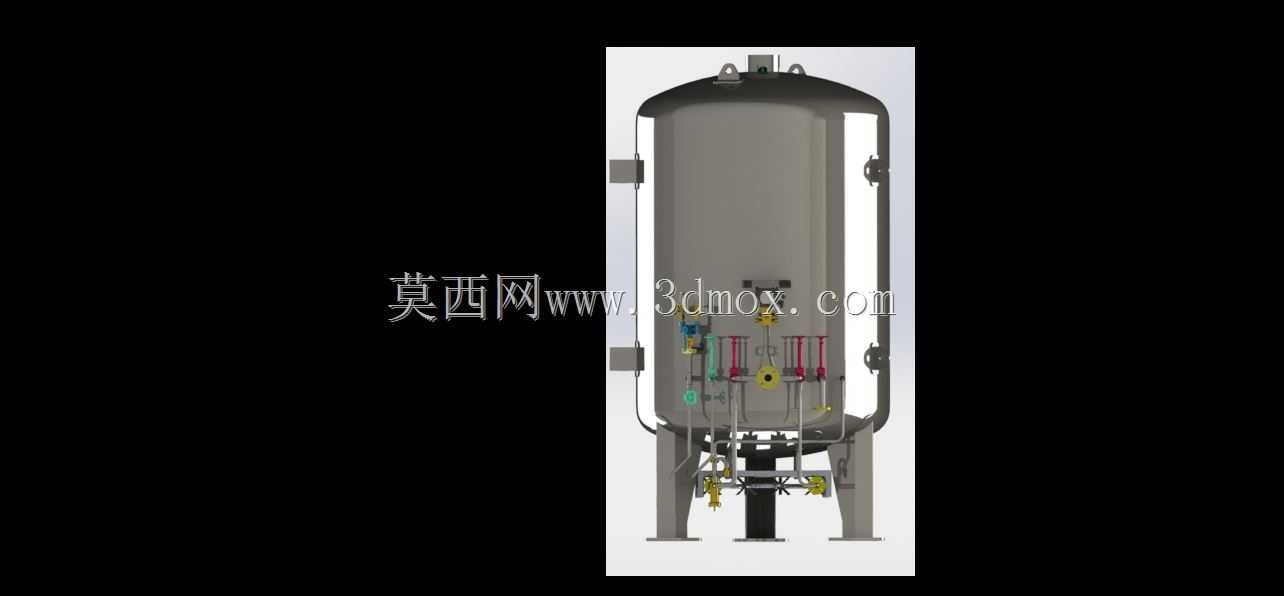

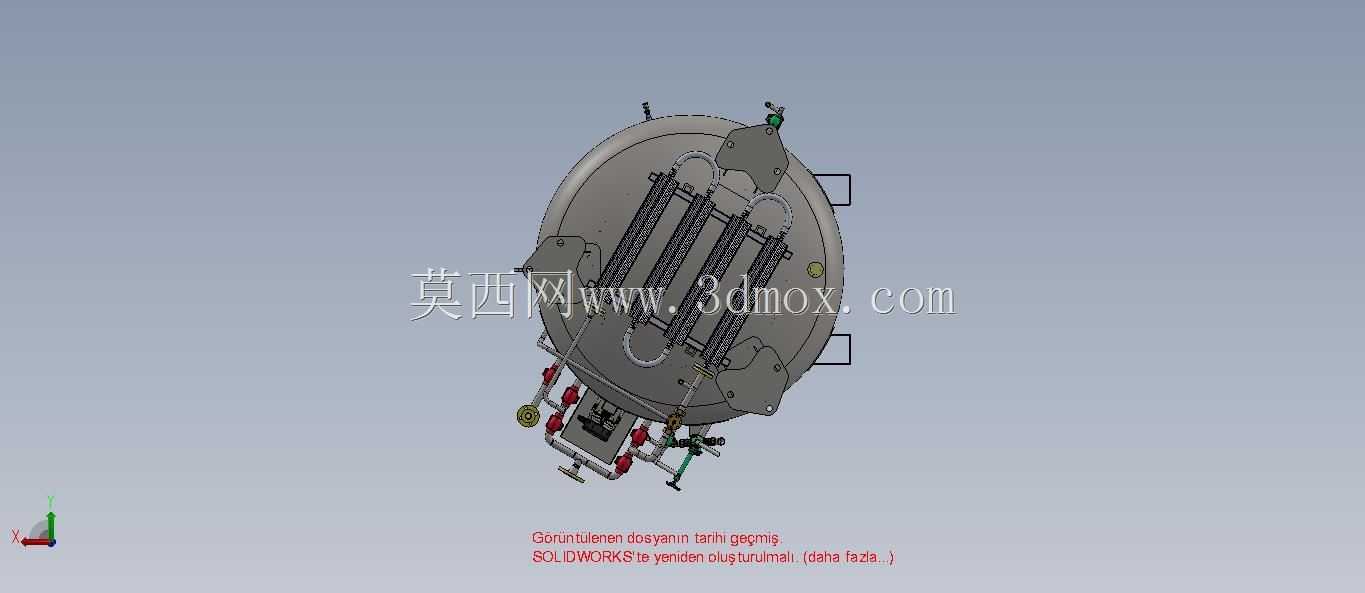

该立式低温液氧储存容器主要面向工业气体充装站、钢铁冶炼配套供氧系统、医院集中供氧站、航天推进剂地面保障等场景的液态氧静态储存需求，区别于常压储槽，这类低温容器需兼顾深冷介质保冷、承压密封、安全泄放多重要求，设计阶段首先要明确介质特性：液氧沸点为-183℃，常温下会快速气化膨胀，常规碳钢在该温度区间会出现低温脆断，因此内胆直接接触介质的部分需采用奥氏体不锈钢材质，夹层填充珠光砂或高真空绝热结构阻断热桥，避免外部热量传入导致介质异常气化升压。从结构布局来看，设备采用立式支腿支撑结构，整体为圆柱形筒体搭配上下标准椭圆形封头，支腿高度预留了底部阀门操作、管路排布的操作空间，安装时需保证基础平面水平度偏差控制在允许范围内，避免支腿受力不均导致局部应力集中，筒体直径与高度的比例经过优化，既保证足够的有效储液容积，又控制整体重心高度，降低室外安装时的风载倾覆风险。设备顶部设置了吊装耳轴，满足车间组装、现场就位的吊装需求，耳轴焊接位置经过强度校核，可承受满液状态下的整体载荷。底部管路集成区整合了进液阀、出液阀、放空阀、增压阀、安全阀接口、液位计接口、压力表接口，所有管路排布遵循操作侧集中布置原则，阀门手轮操作高度符合人体工程学要求，日常巡检时无需登高即可完成压力观测、液位核查、阀门启闭操作，管路与内胆连接处采用了低温补偿结构，避免温度交变产生的热应力拉扯焊缝导致泄漏。设计过程中对内胆与外壳的连接支撑件做了绝热处理，尽可能减少固体导热路径，夹层的密封结构经过氦质谱检漏验证，保证长期使用过程中绝热层真空度维持在设计区间，避免保冷失效。安全附件的配置冗余度符合深冷压力容器相关规范要求，设置了双安全阀并联结构，其中一只安全阀校验时可切换至另一只工作，无需排空罐内介质即可完成校验作业，同时配套了爆破片作为二级超压泄放保护，避免安全阀失效引发的安全风险。液位检测采用差压式液位计结构，可实时反馈罐内液氧储量，避免进液过量溢出或出液时抽空导致泵组气蚀。这类设备在现场安装时，需在周边预留足够的检修通道，与周边明火、高温热源的安全间距符合燃气、医用气体相关设计规范要求，设备接地电阻需满足防静电要求，避免液氧泄漏时接触油脂或静电放电引发燃爆风险。建模过程中对所有焊接坡口、法兰密封面、管路折弯半径都做了1:1还原，可直接用于管路预制、支腿基础定位、操作平台搭建的施工参考，也可作为同类低温储运设备改型设计的基础模板，调整内胆容积、设计压力参数即可衍生出不同规格的液氮、液氩低温储存容器。
