穿戴式导轨移动约束辅助足部装置

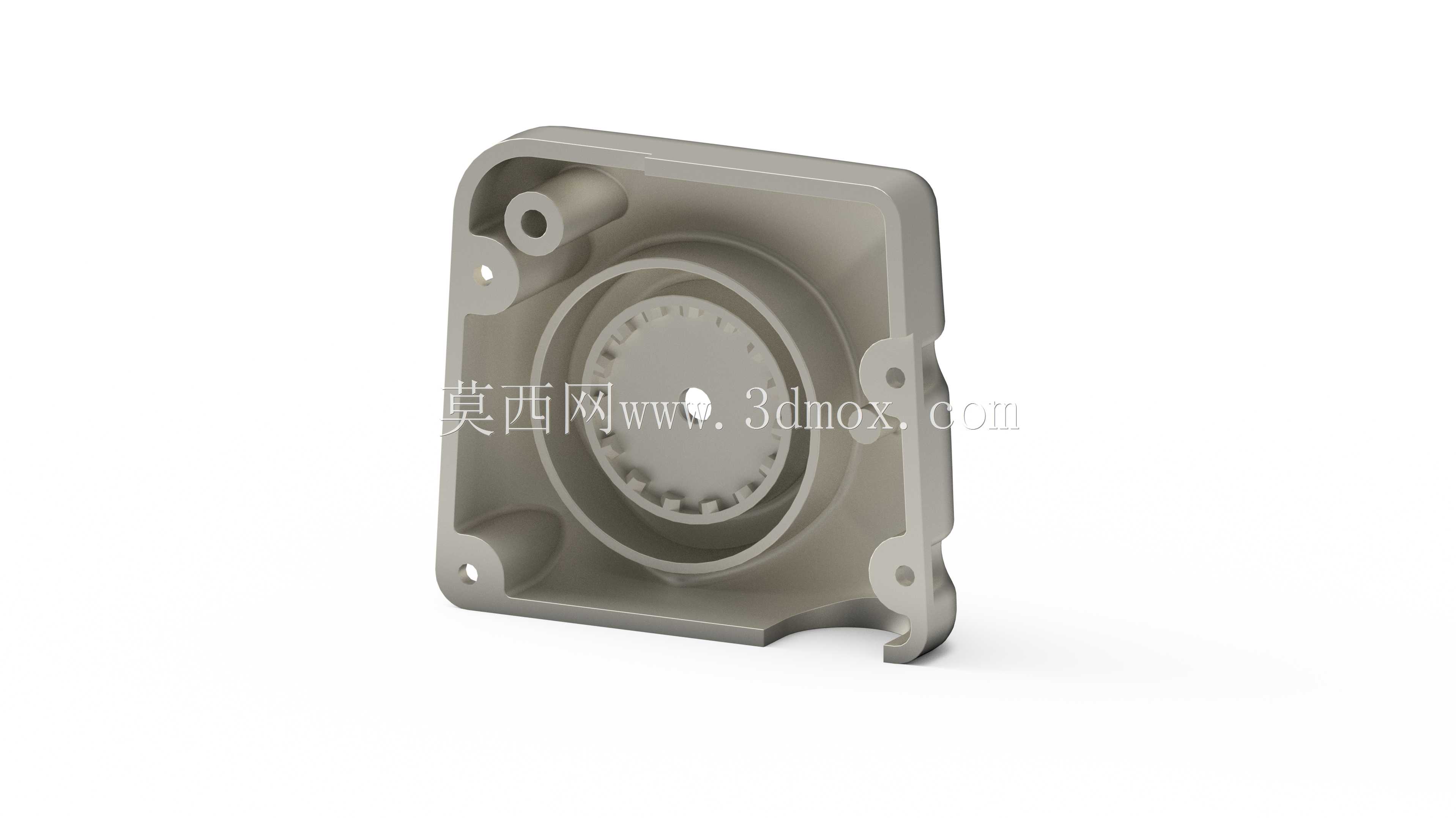

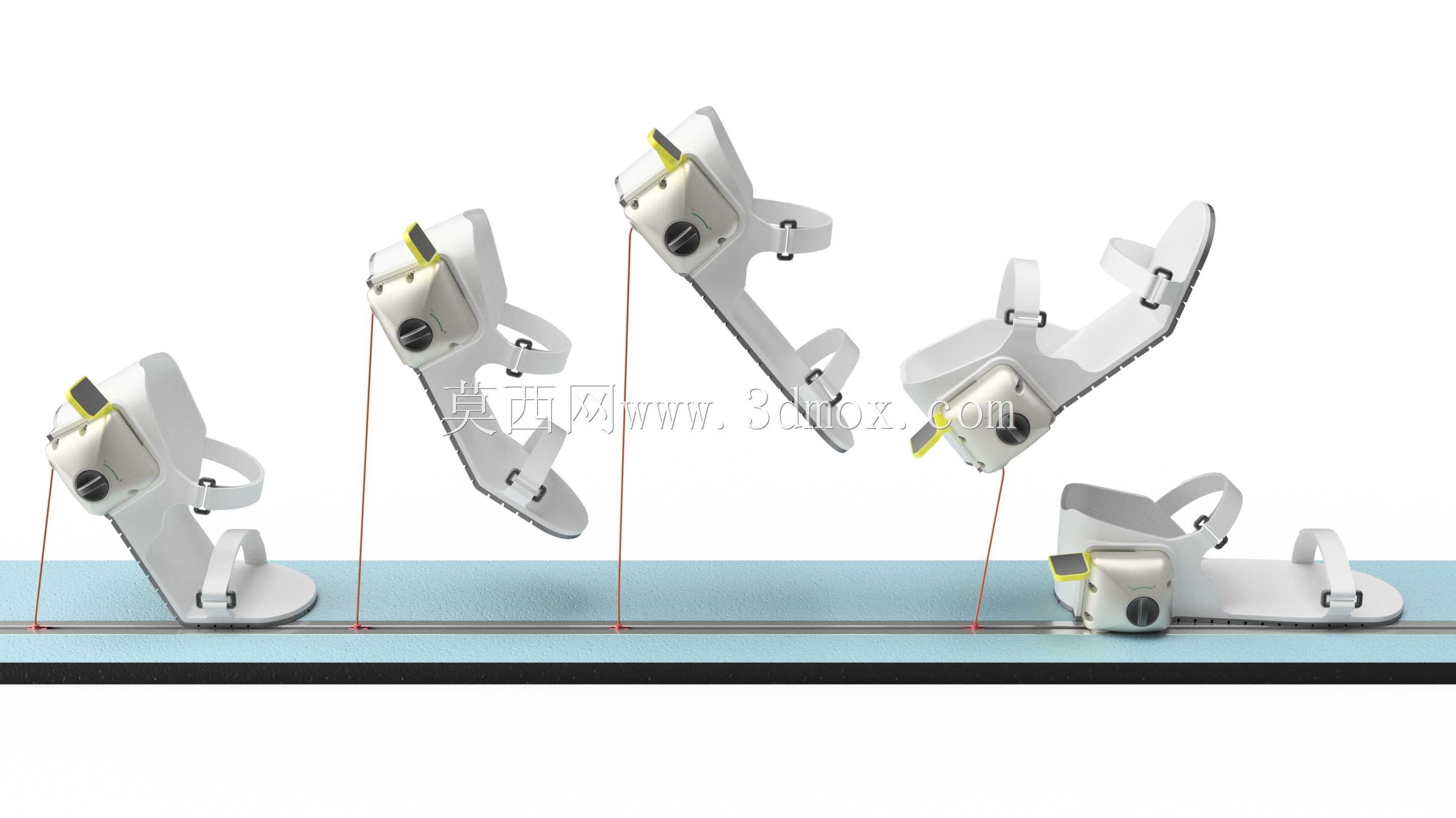

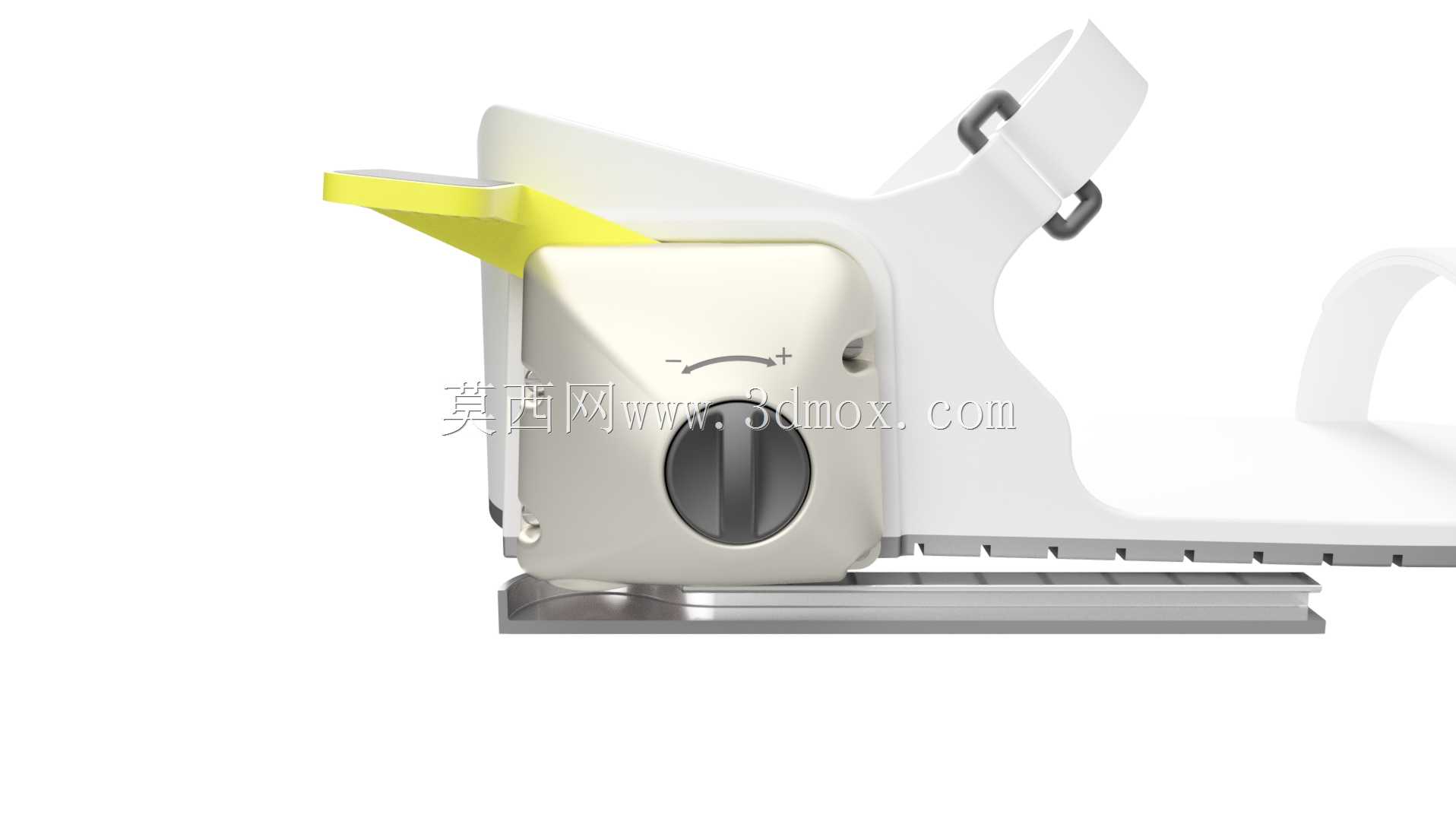

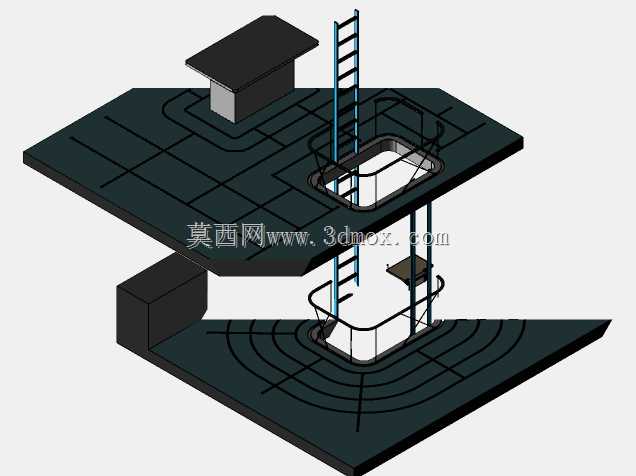

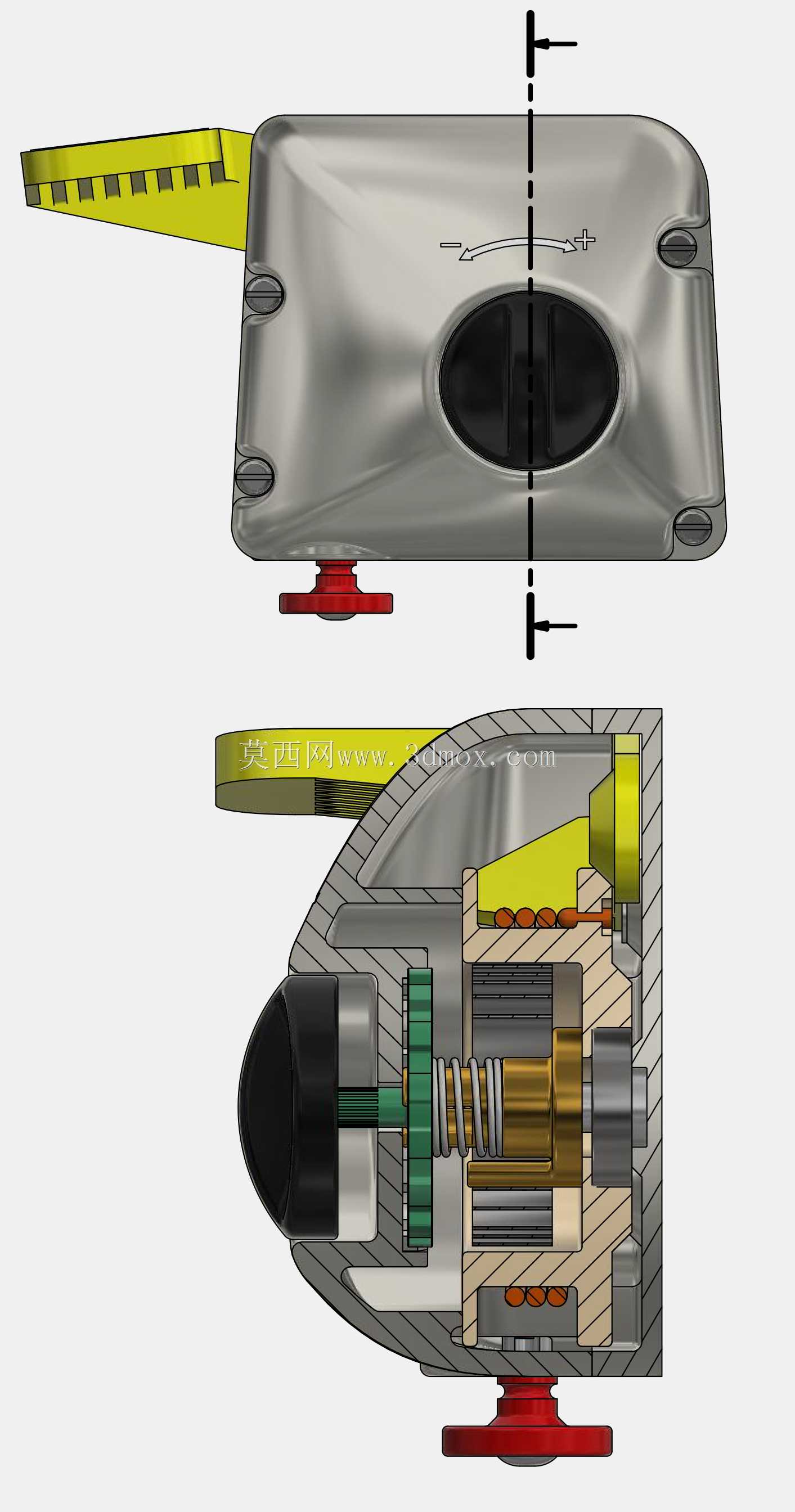

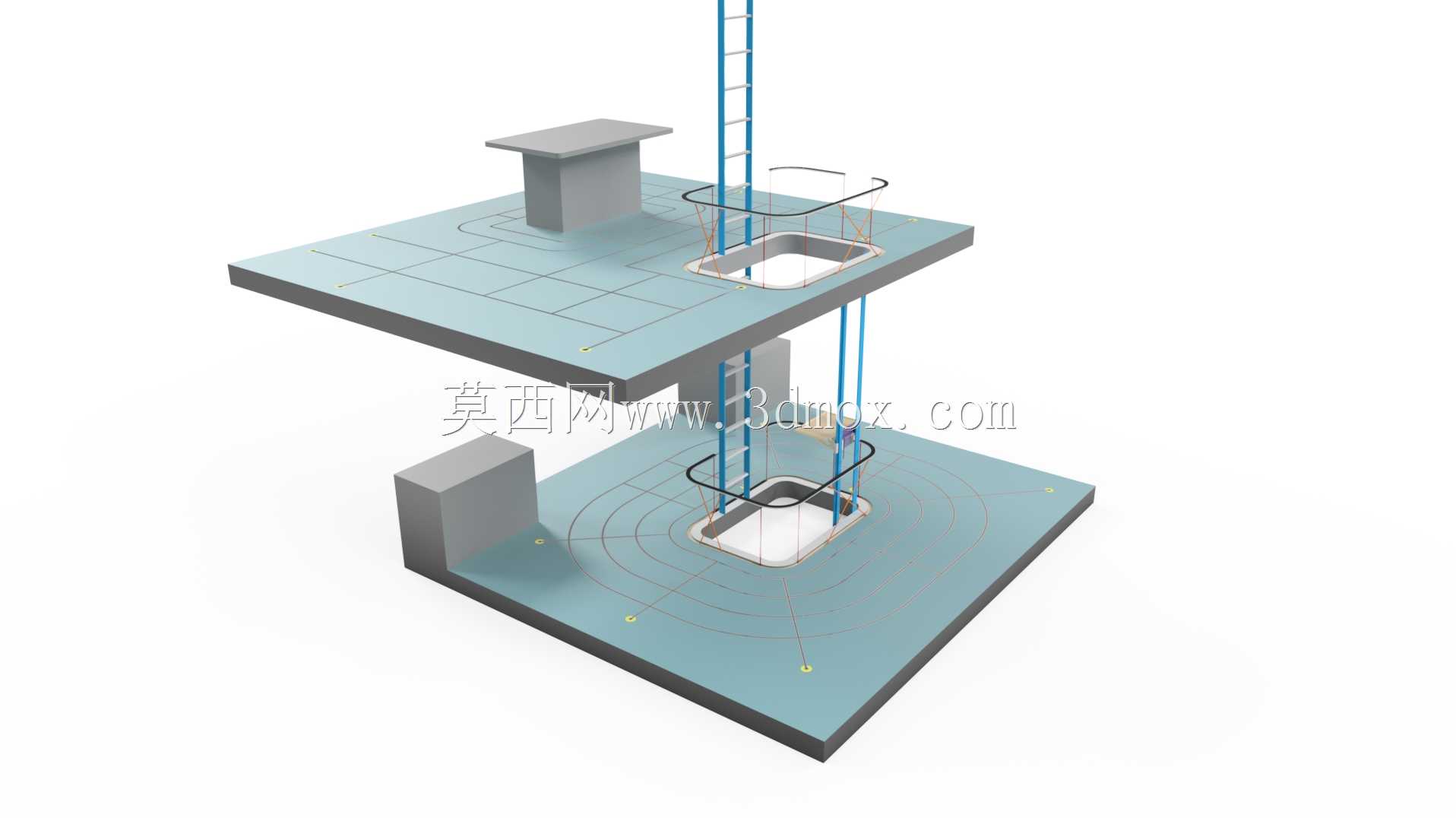

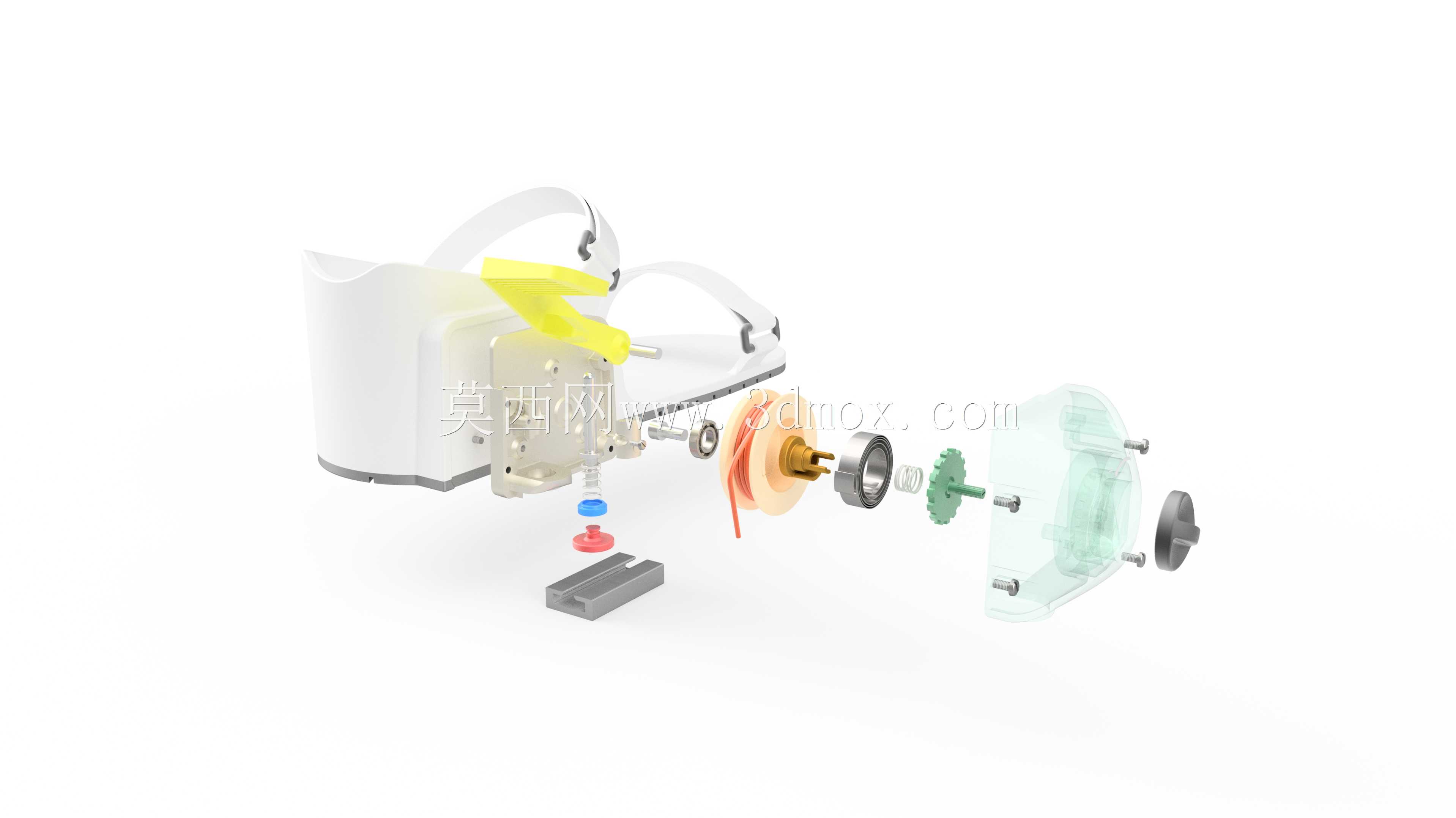

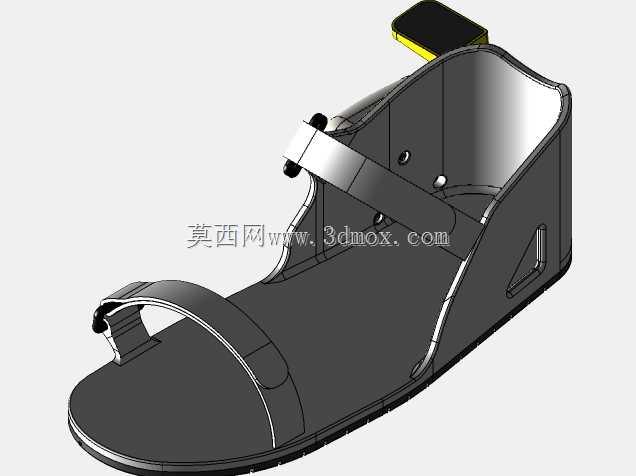

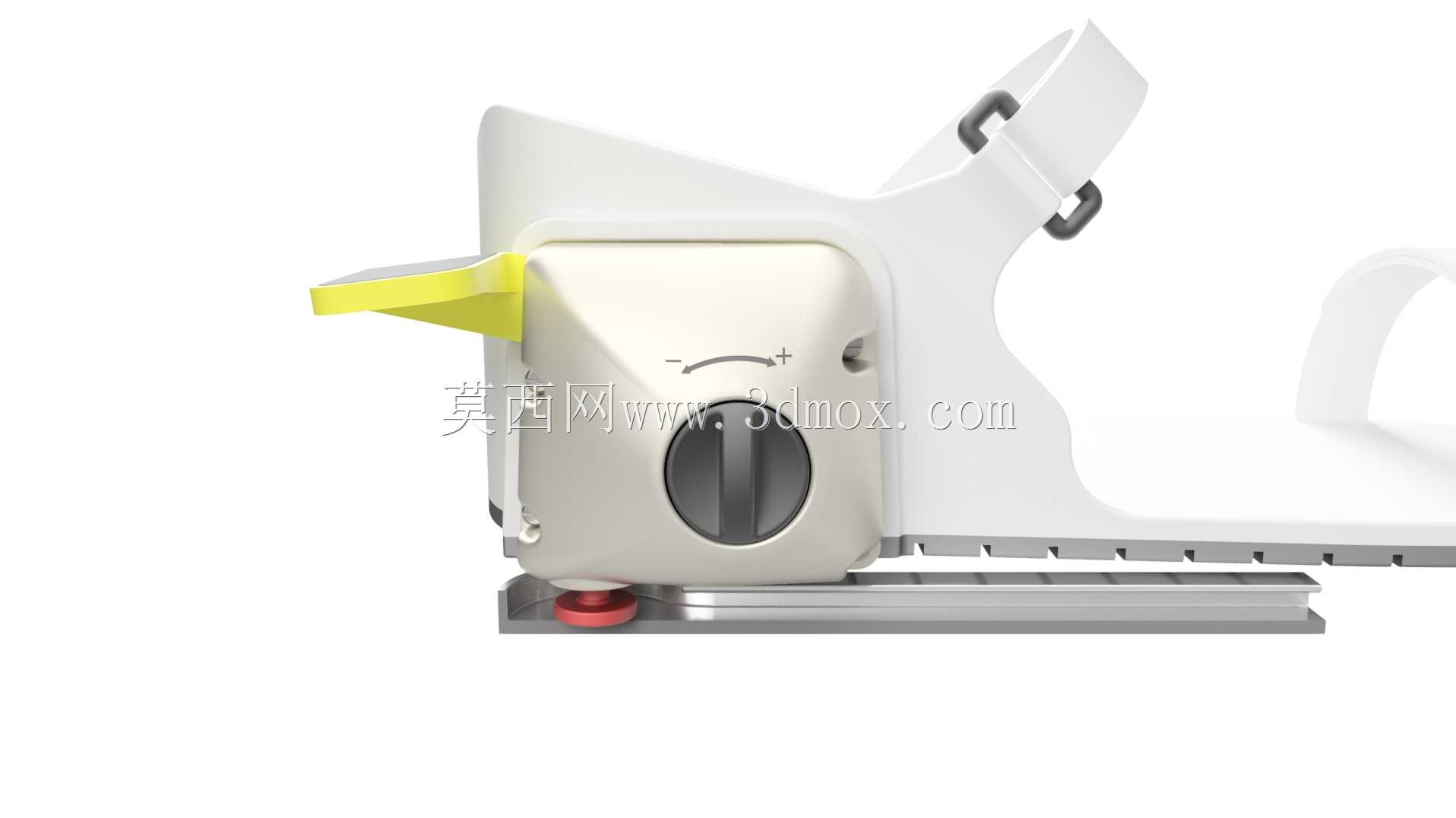

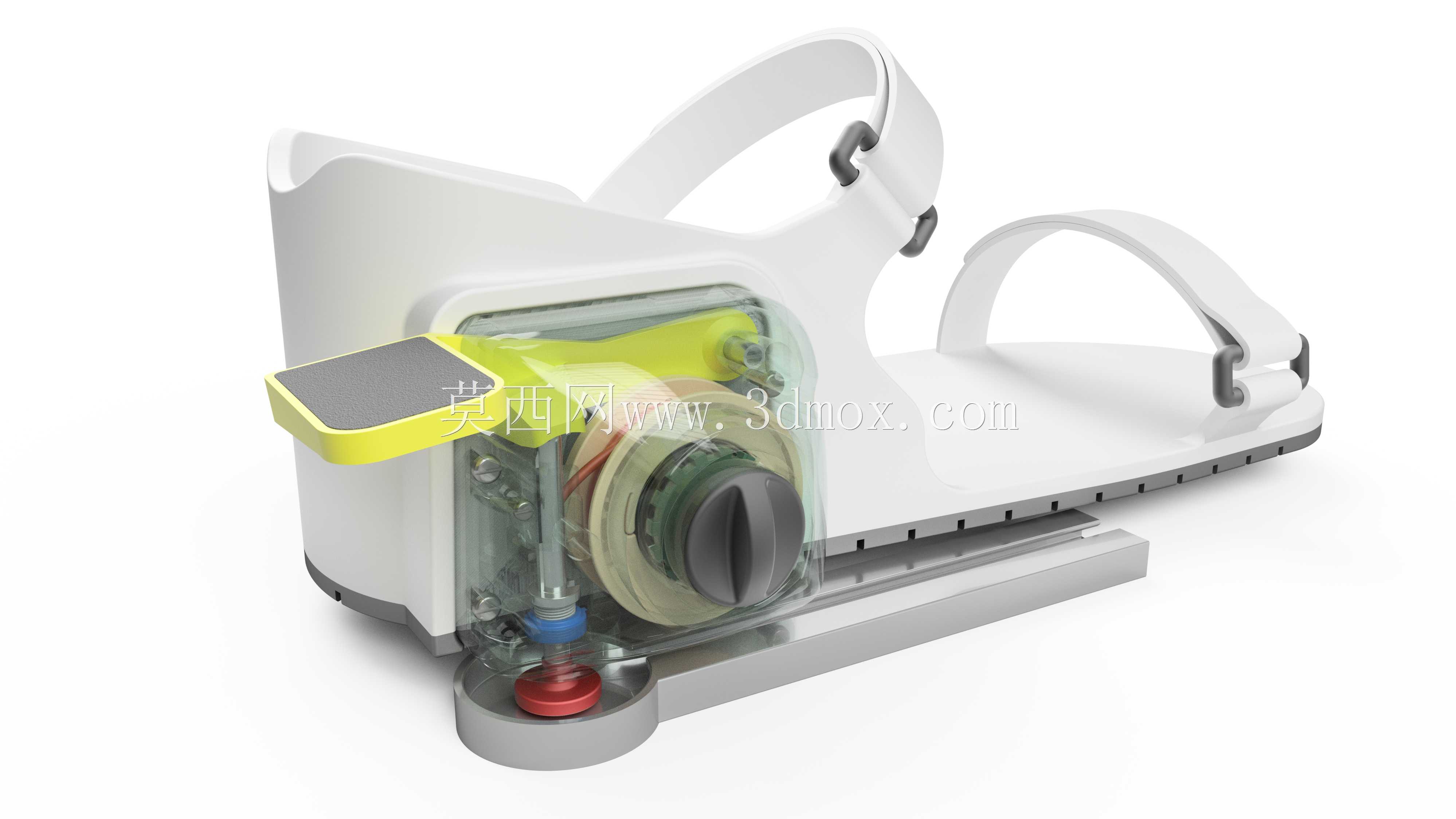

这套穿戴式足部约束移动装置，核心适配场景集中在低重力环境下的人体移动限位、下肢康复步态训练两大方向，设计上完全围绕足部穿戴的贴合度与导轨滑动的顺畅度做平衡。从结构组成来看，装置分为足部穿戴固定模块与导轨导向模块两大部分，穿戴部分采用绑带式快拆结构，贴合人体足弓与足跟的支撑轮廓做曲面适配，穿戴时无需额外工具，通过三处可调绑带即可适配不同足宽、足高的使用需求，绑带与硬质支撑主体的连接点做了圆角过渡处理，避免长期穿戴对足部外侧造成压伤。导轨部分采用内嵌式滑动副设计，滑动块与穿戴主体的连接轴预留了15度的左右偏转余量，允许使用者在沿导轨纵向移动的过程中，足部存在小范围的自然内外翻动作，不会因为刚性约束造成踝关节的额外受力。设计过程中优先考虑了安装边界的适配性，整套导轨的单段标准长度为1200mm，可通过端部的拼接卡扣做多段延长，导轨底面预留了间距100mm的标准沉头安装孔，既可以固定在水平训练台面上，也能适配倾斜角度0-30度的斜面训练场景，满足不同步态训练的坡度需求。滑动副内部采用自润滑耐磨材质，无额外外置润滑结构，长期往复滑动的磨损量控制在每百公里0.02mm以内，无需频繁维护更换易损件。穿戴主体的硬质支撑部分采用轻量化高强度材质，单侧整体重量控制在380g以内，不会给使用者造成额外的负重负担，鞋底部分的接触面做了防滑纹理处理，当装置脱离导轨使用时，也能满足普通地面行走的防滑需求。约束机构的设计做了分级限位处理，正常滑动状态下，滑动块可沿导轨全程顺畅移动，当触发侧边的锁止拨钮时，可实现任意位置的即时锁止，满足静态站立、姿态固定的使用需求，锁止力可承受1500N的纵向冲击力，不会出现意外滑脱的情况。整套装置的结构件之间的连接均采用标准快拆销钉，无需专用工具即可完成穿戴部分与滑动块的快速分离，兼顾导轨训练使用与普通穿戴使用的双重需求，在实际康复训练场景中，可帮助下肢行动障碍患者建立正确的步态肌肉记忆，在低重力作业场景中，可约束作业人员的足部移动轨迹，避免漂浮状态下的姿态失控问题。
