点支式钢结构玻璃雨篷构造设计

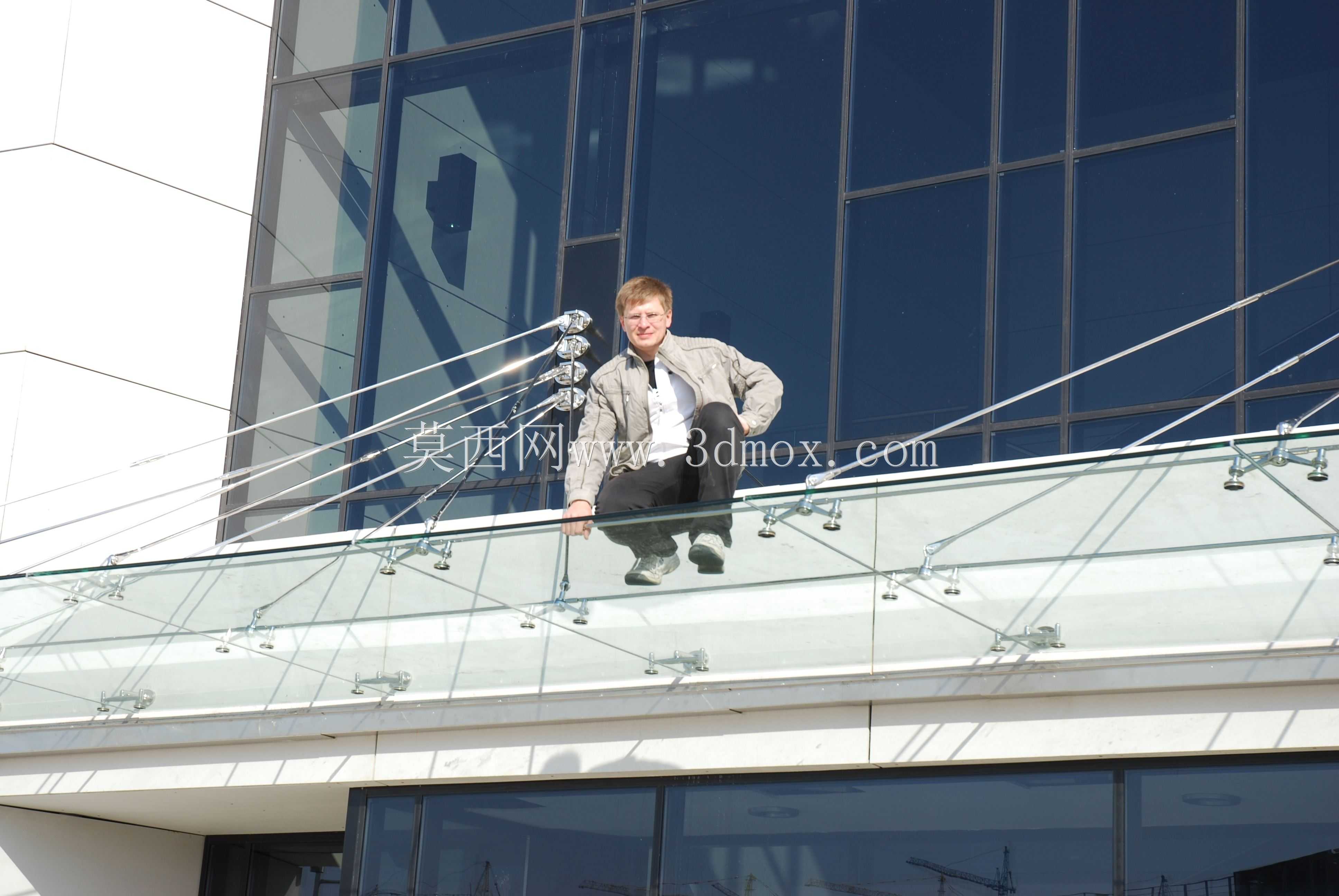

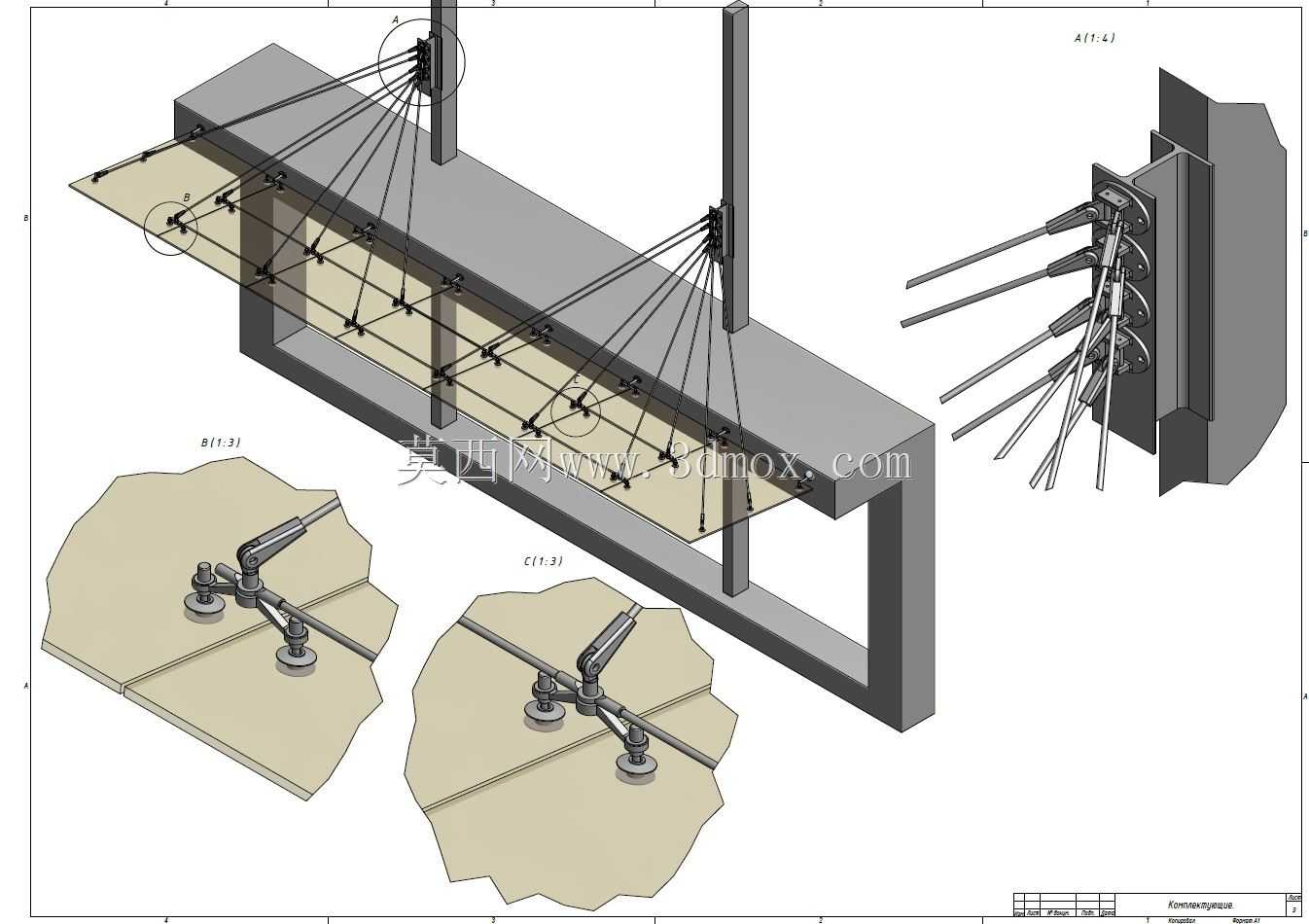

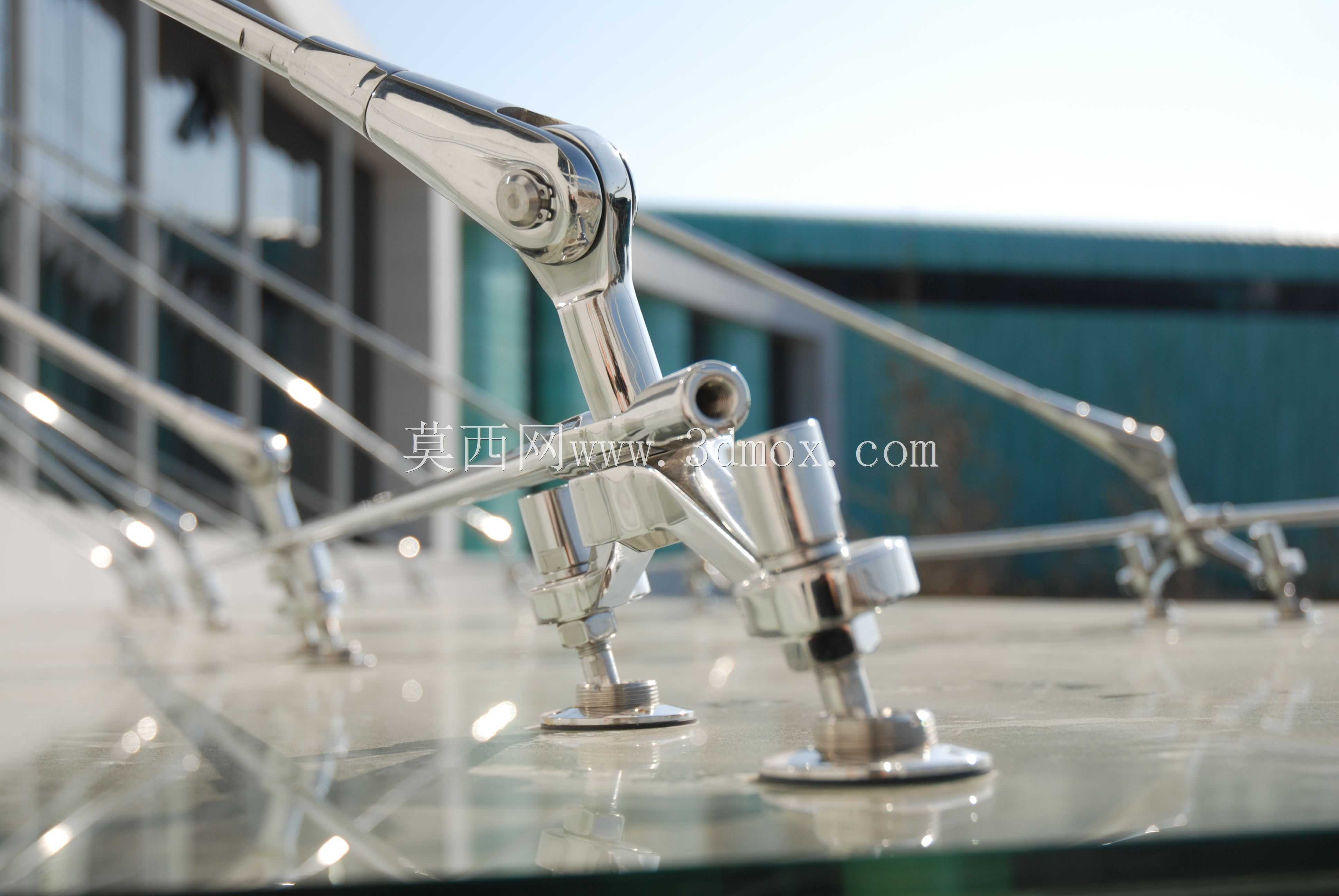

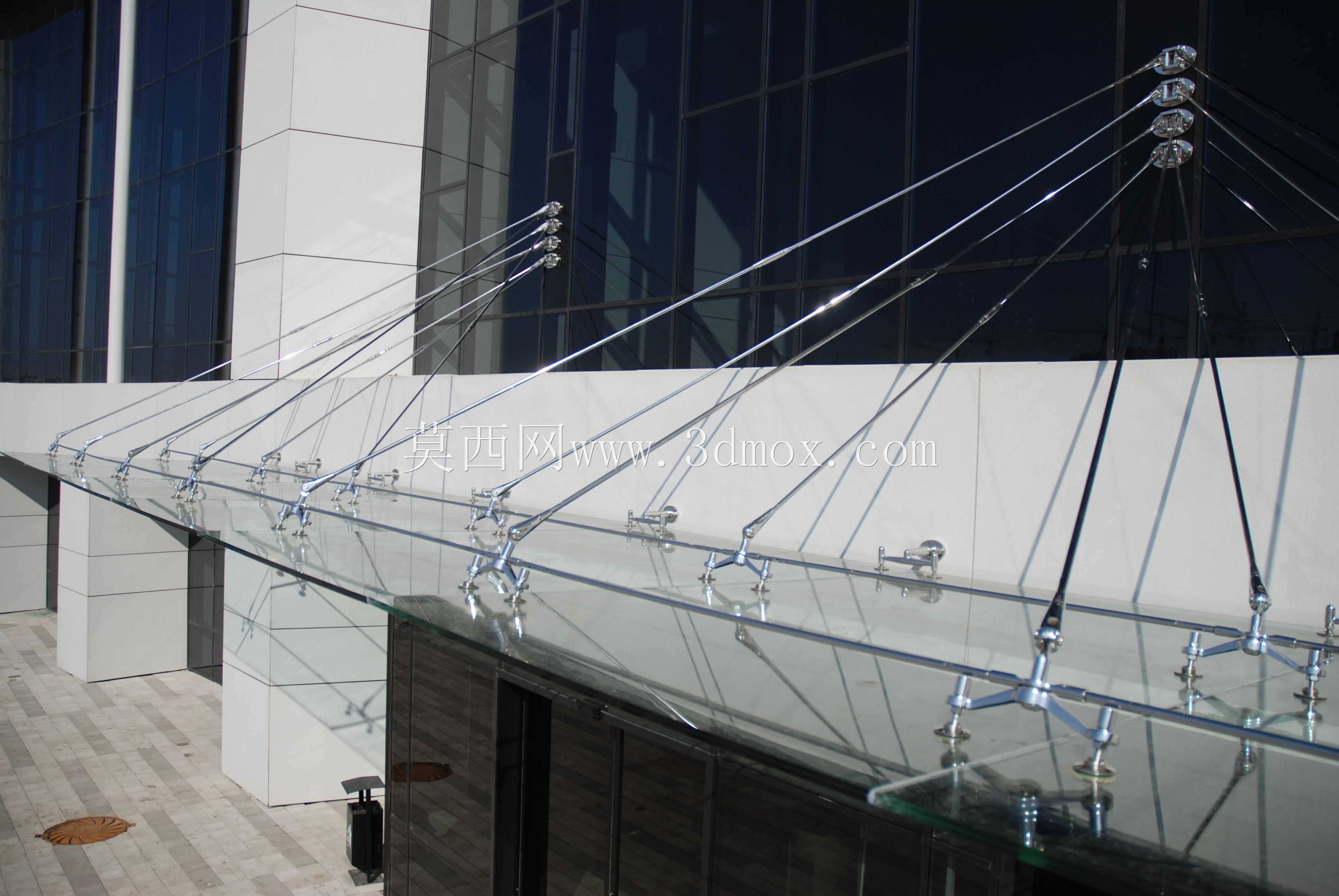

该构造多用于公共建筑主入口、沿街商业裙楼出入口、写字楼大堂外檐区域，核心作用是为进出人员遮挡高空坠物、短时降雨与正午直射强光，同时兼顾建筑外立面的通透视觉效果，避免传统混凝土雨篷带来的厚重压抑感。设计阶段优先考虑荷载传递路径，整体受力通过不锈钢驳接爪将玻璃面板的自重、风荷载、雨雪荷载传递至横向支撑钢梁，再通过斜向张拉钢索将荷载分散至建筑主体结构的预埋受力点，避免局部应力集中导致的构件变形。玻璃面板选用钢化夹胶玻璃，即便受外力冲击碎裂，中间PVB胶片也会粘接碎块防止坠落伤人，驳接爪与玻璃接触位置设置柔性垫片，避免硬接触导致玻璃应力开裂，所有外露金属构件均采用304不锈钢材质，适配户外长期日晒雨淋的使用环境，减少后期锈蚀维护成本。安装边界需提前核对建筑主体结构的预埋点位，拉索张拉端需预留足够的调节余量，用于施工阶段校正雨篷的水平度与拉索预紧力，雨篷外挑长度根据入口通行宽度设定，通常外挑尺寸控制在1.2米至1.8米区间，既保证足够的遮挡范围，也不会因外挑过长导致荷载过大增加主体结构负担。横向钢梁做隐式处理，藏于玻璃面板下方，从外侧观察仅可见放射状拉索与透明玻璃，最大程度保证建筑外立面的视觉整体性，驳接爪的点位排布经过受力计算，每块玻璃四个角点均匀受力，避免玻璃出现单边悬挑的受力盲区，拉索的角度经过反复校核，保证水平分力与竖向分力合理分配至主体结构，不会对墙体饰面造成额外拉扯损伤。排水设计采用无组织排水形式，玻璃面板设置微小的向外找坡角度，雨水可顺着玻璃斜面自然滴落，不会在表面积存形成水渍影响通透观感，所有连接节点均做防水密封处理，避免雨水顺着构件缝隙渗入建筑内部。
