壁挂式工字钢轨道电动葫芦起重装置

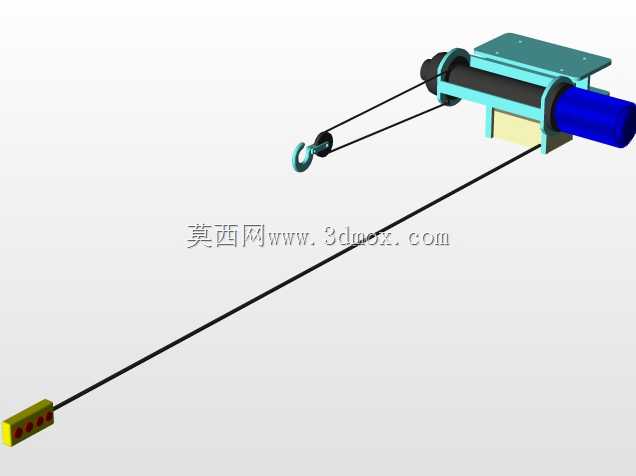

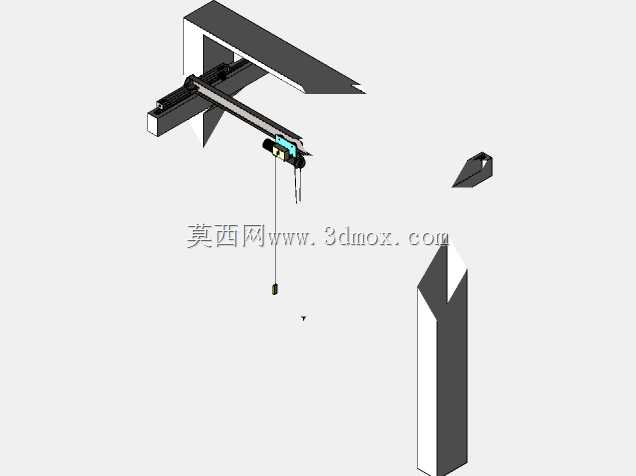

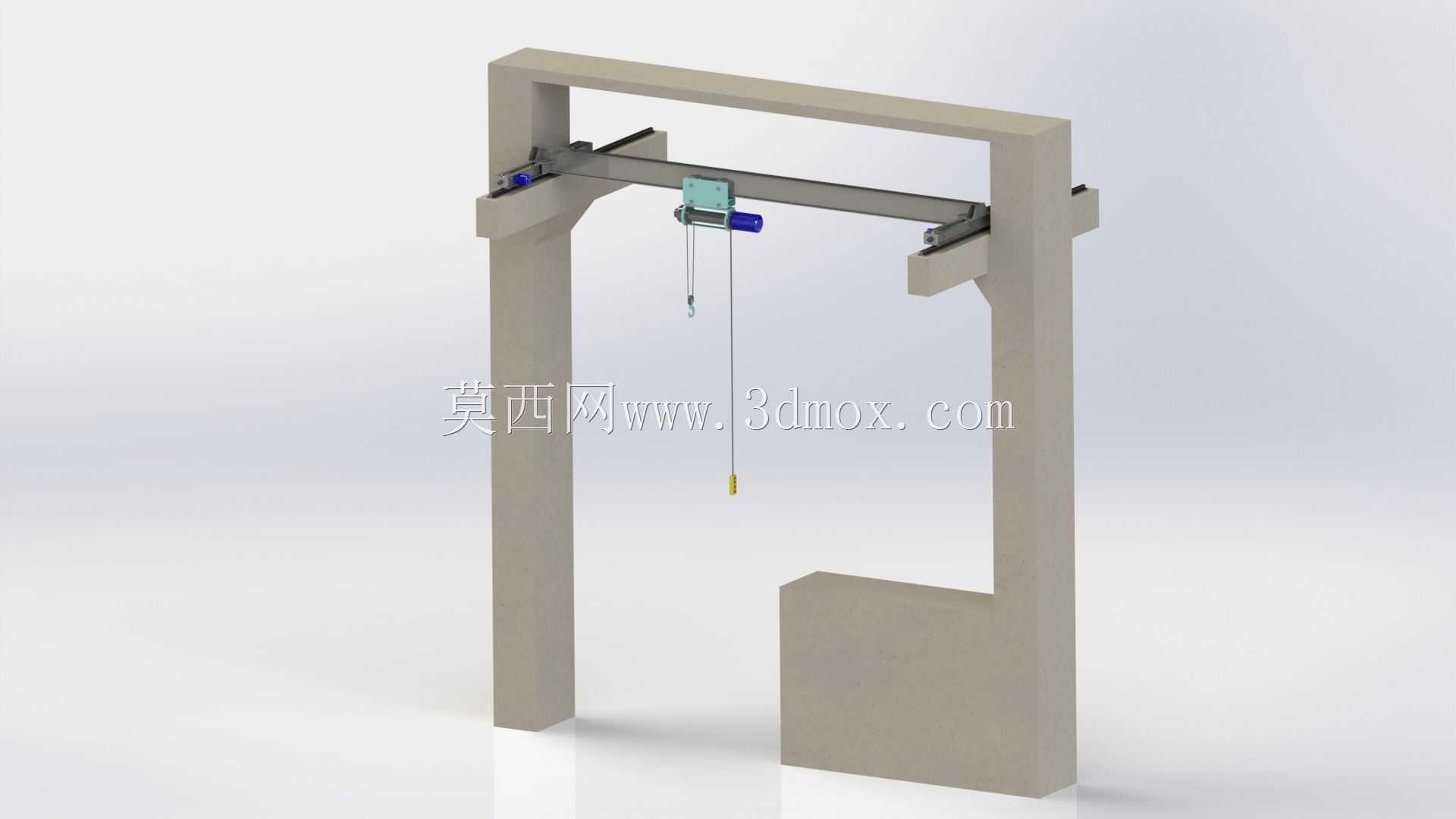

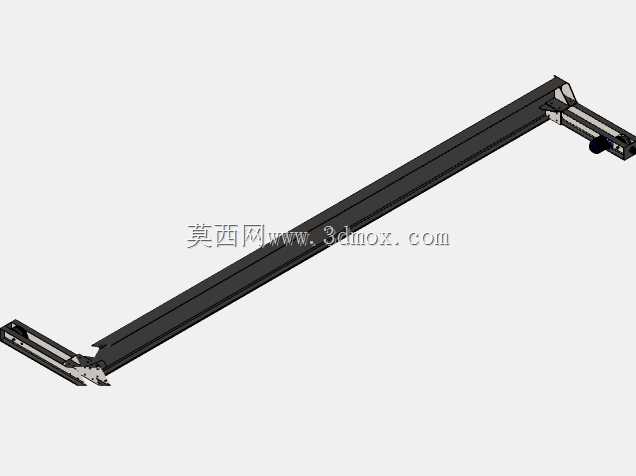

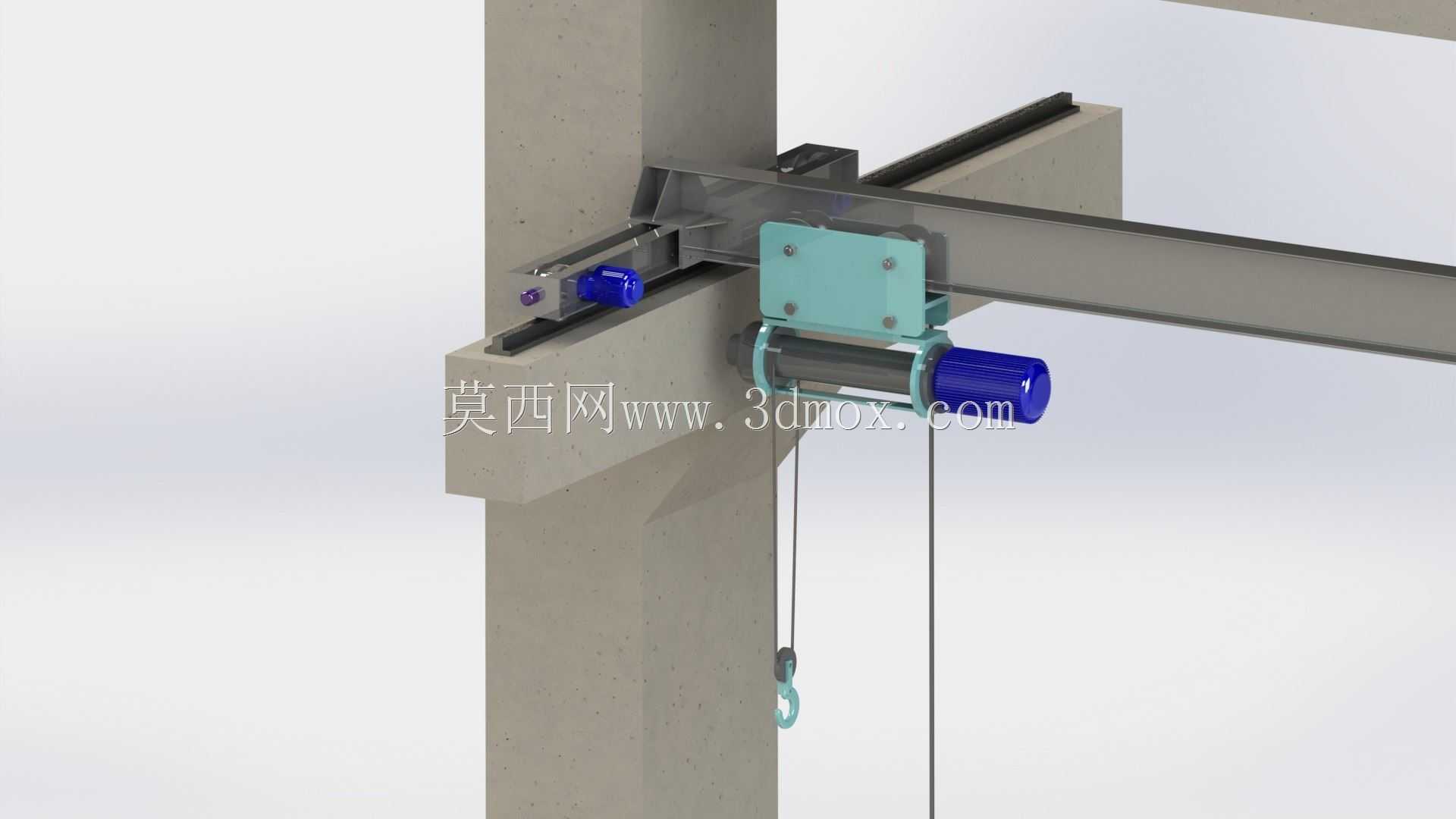

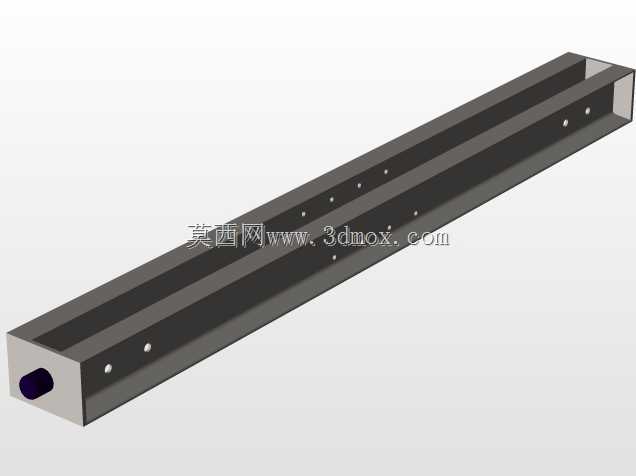

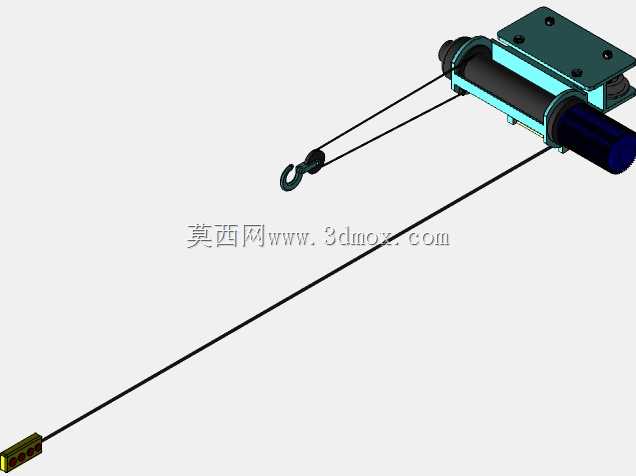

这款壁挂安装的起重装置，核心适配厂房立柱侧装的物料转运场景，多用于机加工车间工位间重型工件的短距离吊运、仓储区域零散重型货物的存取作业，相比落地式起重设备不占用地面通行空间，尤其适合车间通道狭窄、地面设备排布密集的生产区域，可覆盖立柱周边一定半径范围内的吊装作业需求，无需额外搭建落地支撑结构，能充分利用厂房现有混凝土立柱的结构强度完成安装。从结构设计来看，装置采用标准热轧工字钢作为运行轨道，轨道通过夹持式固定组件锁紧在混凝土立柱侧面的预埋安装座上，夹持组件设置了多组锁紧螺栓与调节垫片，可适配不同规格的工字钢截面，同时能在安装时调整轨道的水平度，避免运行卡滞。电动葫芦的行走轮直接卡合在工字钢的下翼缘面上，行走轮采用带轮缘的耐磨钢材质，既可以沿轨道轴向平稳移动，也能防止葫芦本体从轨道上脱轨，葫芦的起升卷筒集成了减速机构与驱动电机，卷筒上缠绕的钢丝绳末端配置了标准起重吊钩，吊钩带有防脱锁扣，避免吊装过程中吊索滑脱。设计过程中优先考虑了安装边界的适配性，轨道伸出立柱的长度可根据实际作业覆盖范围调整，固定组件的安装孔位预留了足够的调节余量，可匹配不同截面尺寸的混凝土立柱，无需对立柱进行大规模的结构改造。葫芦本体的行走驱动与起升驱动均采用集成式布局，整体结构紧凑，沿轨道方向的占用尺寸较小，可在较短的轨道行程内实现全范围覆盖。起升机构的钢丝绳排布采用多层缠绕设计，在保证起升高度的前提下控制了卷筒的轴向尺寸，避免葫芦本体宽度过大影响周边设备通行。行走机构的驱动轮与工字钢翼缘的接触面上做了滚花防滑处理，即使轨道表面存在少量油污或浮尘，也能保证行走驱动力充足，不会出现打滑溜车的情况。在实际使用中，这类侧装起重装置的额定起重量通常适配中小吨位的工位吊装需求，起升速度与行走速度均设置为中低速档位，既可以保证吊装作业的平稳性，也能满足工位间短距离转运的效率要求，安装时需校核混凝土立柱的承载能力，确保固定点的抗拉、抗剪强度满足满载吊装时的载荷要求，轨道安装完成后需进行空载、额定载荷的试运行，检查行走轮与轨道的贴合度、起升机构的制动可靠性，确认各锁紧组件无松动后方可投入使用。
