机用重型台虎钳高精度三维结构设计

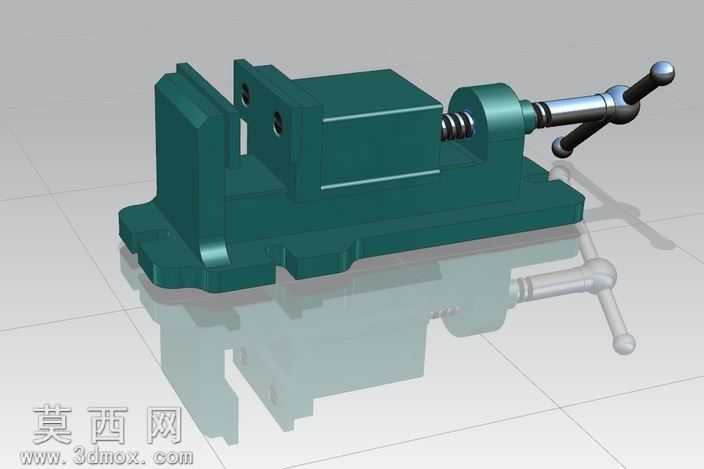

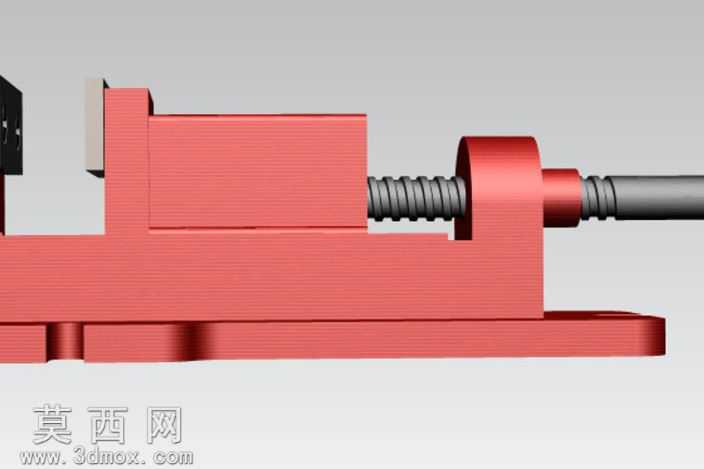

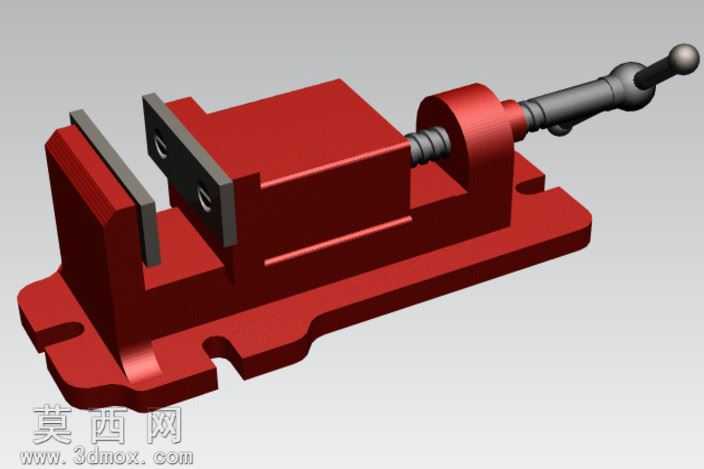

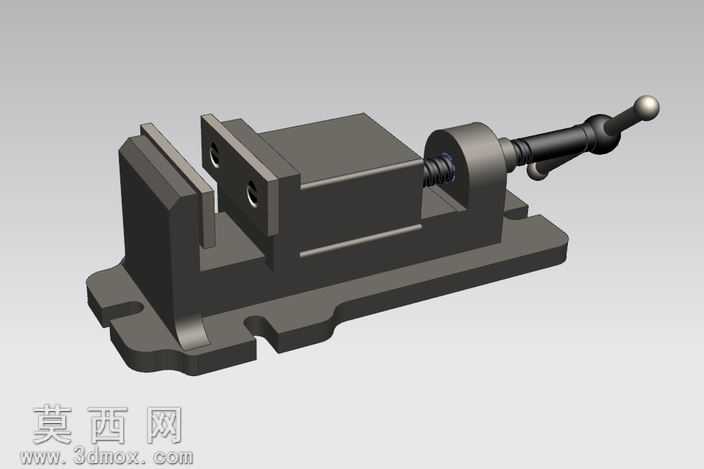

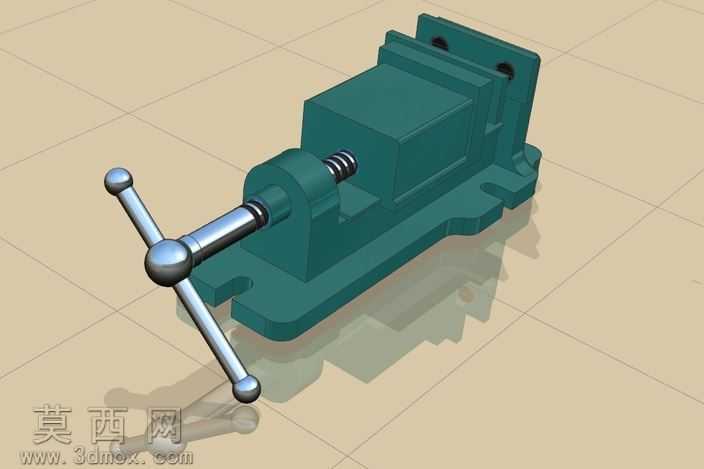

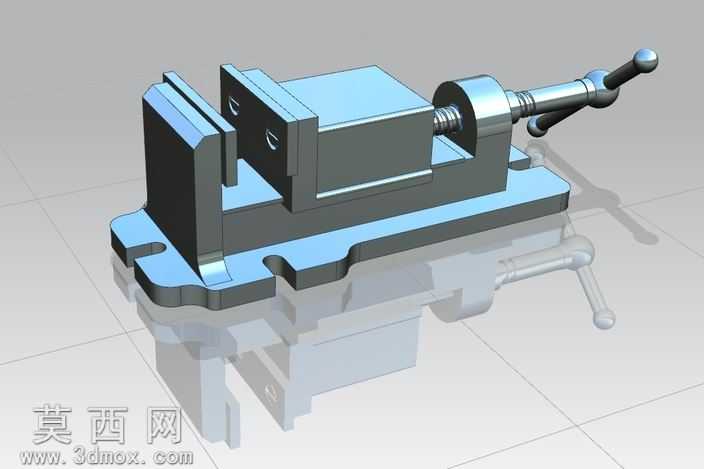

本模型为机用重型台虎钳的完整三维设计成果，建模过程严格遵循机械加工工装的实际生产尺寸规范，从整体装配逻辑到单个零件的细节特征都做了完整还原。建模阶段先完成底座基体的特征搭建，底座采用一体式铸铁结构设计，预留的安装螺栓沉孔、底部定位凹槽都按照实际机床工作台的装夹标准制作，保证模型与真实装夹场景的适配性。活动钳身与固定钳身的导轨配合结构做了精准的公差还原，滑动接触面的限位凸台、防尘槽结构都逐一建模，还原真实虎钳的滑动导向逻辑，避免出现结构干涉的设计问题。传动部分的丝杆、螺母副采用梯形螺纹的特征建模，完整还原螺纹牙型、丝杆端部的手柄连接结构、球面摇柄的人机工程造型，丝杆与活动钳身的连接卡环、推力轴承位置都做了细节呈现，清晰展示虎钳的夹紧力传递路径。钳口部分单独做了可拆卸式的结构设计，钳口板的防滑齿纹、固定沉头螺钉孔都完整制作，还原真实虎钳钳口可更换、可适配不同加工装夹需求的设计特点。材质渲染阶段针对不同部件做了区分处理：底座、钳身等铸铁部件采用哑光枣红色烤漆材质，还原工业级虎钳的经典漆面质感，调整材质的粗糙度参数模拟铸件表面细微的颗粒感；丝杆、手柄、钳口板等钢制部件采用金属拉丝材质，区分淬火处理部位与普通机加工部位的光泽差异，钳口防滑齿部位做了细微的做旧处理模拟使用磨损痕迹；摇柄的球头部分做了亮面镀铬材质效果，提升模型的视觉真实度。整体装配过程严格按照机械装配的约束逻辑添加配合关系，固定钳身与底座设置为固定约束，活动钳身与导轨设置为滑动同轴约束，丝杆与螺母副设置为螺旋配合约束，手柄与丝杆端部设置为紧固配合，整个模型可以实现丝杆转动带动活动钳身开合的动态模拟，直观展示台虎钳的工作原理。设计过程中充分考虑了重型台虎钳的刚性需求，底座的加强筋结构、钳身的壁厚过渡都做了合理的结构优化，既保证模型外观与真实工业产品一致，也通过结构特征还原了重型虎钳装夹稳固、抗负载能力强的设计特点，可作为机床工装设计教学、钳工工具结构认知、机械装配原理演示的数字化参考素材。
