智能卡发动机曲轴结构三维建模设计

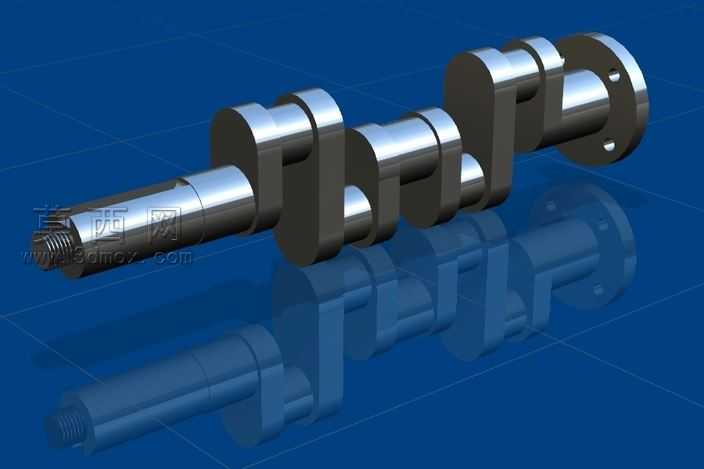

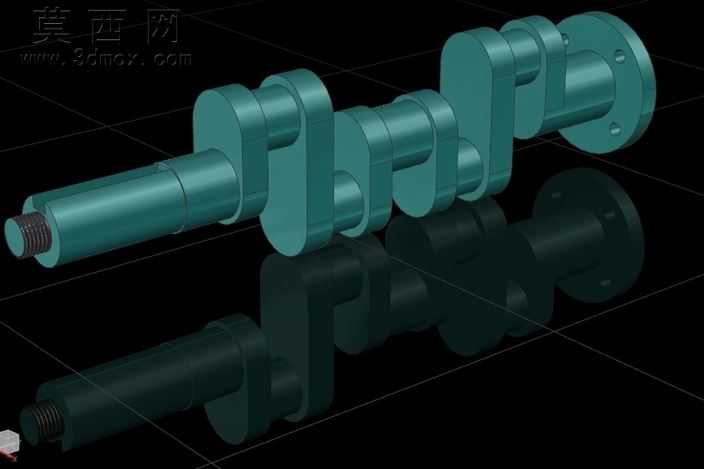

本作品为智能卡配套发动机的曲轴三维建模成果，建模过程严格遵循内燃机曲轴的实际设计规范，以参数化建模思路完成整体结构搭建。首先梳理曲轴的核心功能逻辑：作为发动机动力输出的核心回转部件，需要承接活塞连杆传递的往复作用力，将其转化为旋转扭矩对外输出，因此建模时优先保障各曲柄销、主轴颈的同轴度与位置精度，按照四缸发动机的做功间隔角设置曲柄的排布角度，确保各缸做功行程的力矩输出均匀平稳。建模阶段先绘制各轴段的径向截面草图，通过拉伸、旋转特征完成主轴颈、曲柄销的基础实体构建，再对曲柄臂部分进行过渡优化，在曲柄臂与轴颈的衔接位置设计符合力学要求的圆角过渡结构，避免应力集中导致的部件疲劳损坏，同时在曲轴的动力输出端精准绘制法兰连接结构，预留与飞轮连接的螺栓孔位，在前端轴位置设计油封轴颈、皮带轮安装位的对应结构，还原真实曲轴的装配适配特性。材质与渲染环节，为模型赋予合金钢材质属性，调整金属材质的粗糙度、反射率参数，还原锻钢曲轴经过精加工后的金属质感，对轴颈的工作面设置更高的光洁度表现，曲柄臂非加工面保留适度的粗糙质感，区分不同加工区域的表面特征；渲染时采用深蓝色工业展示背景，添加地面反射效果，清晰呈现曲轴的整体轮廓与各段结构的层次关系，通过光影调整突出轴段的圆柱面特征与曲柄的空间排布结构。结构设计上充分考虑曲轴的动平衡特性，在曲柄臂的对应位置预留平衡重的安装结构（或集成平衡重结构），抵消曲轴高速旋转时产生的往复惯性力与旋转惯性力，保障发动机运转的平稳性，各油道孔的位置按照实际润滑需求进行预留设计，确保润滑油能够顺利到达各轴颈摩擦面，满足发动机润滑系统的工作要求。整体建模过程严格遵循机械设计的尺寸规范，各轴段的直径、长度比例，曲柄的回转半径参数均参考同类型智能卡发动机的实际设计参数，模型可用于发动机结构教学、装配模拟、运动仿真演示等场景，能够直观展示曲轴的结构形态与工作原理。
