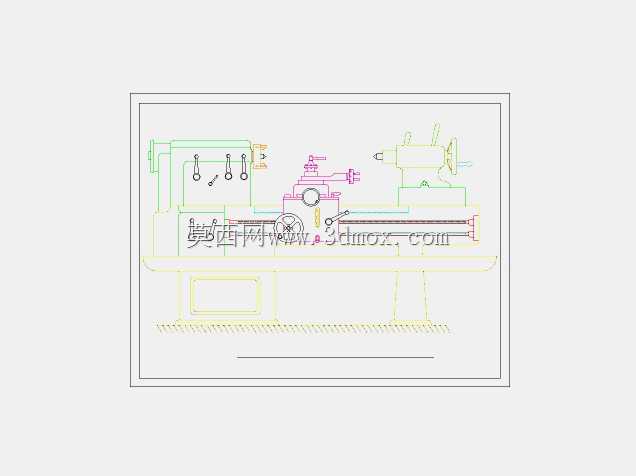

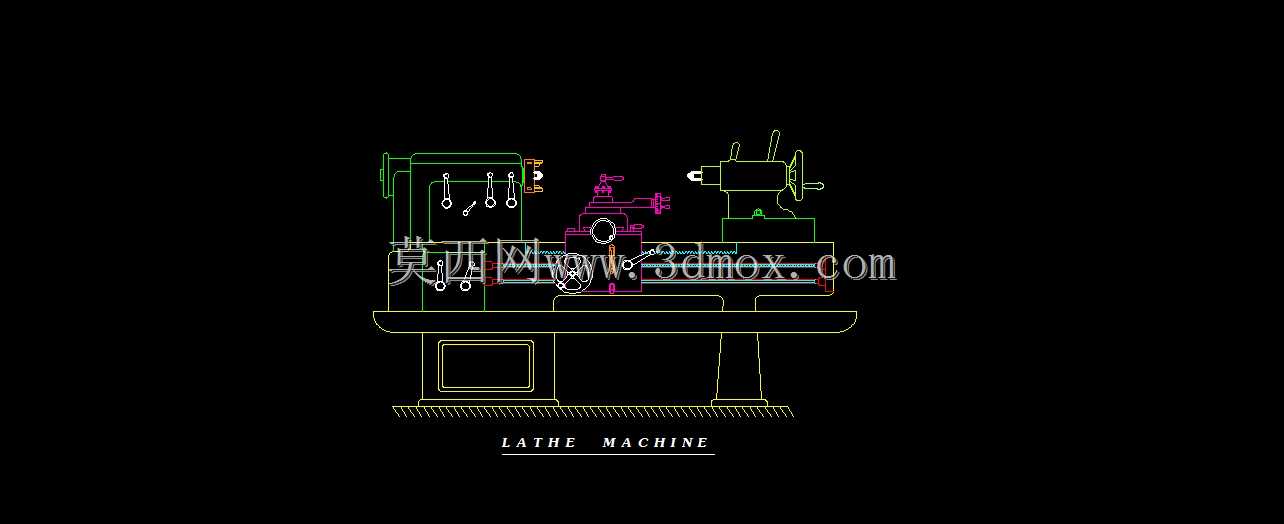

带简易升降结构的普通卧式车床结构

这款卧式车床的三维结构还原，核心围绕中小批量机加工场景的实际使用需求搭建，在常规普通车床的床身、主轴箱、刀架、尾座、进给箱基础结构上，增设了适配特殊加工需求的简易升降调节结构，可满足常规轴类、盘类零件的外圆、内孔、端面、螺纹切削加工，也能通过升降结构调整刀架或工件装夹的高度区间，适配非标准装夹工况下的加工需求。从结构设计逻辑来看，建模过程优先还原了设备各部件的装配约束关系：床身作为核心承载基座，底部的支撑腿与床身采用刚性连接，预留了地脚安装的固定孔位，安装边界需匹配车间地面的水平承重要求，整体占地宽度适配常规中小型机加工工位的排布，操作侧预留足够的工件上下料、换刀操作空间，后侧预留排屑、管线排布的间隙。主轴箱部分的建模还原了变速操纵机构的外部布局，手柄位置符合人工操作的人机工程学范围，进给传动链的外部护罩结构完整，可直观呈现传动路径的防护设计。刀架部分的简易升降结构采用导轨导向配合锁紧机构，升降行程覆盖常规中小型零件加工的高度差补偿需求，锁紧结构可保证切削过程中刀架位置无窜动，避免加工振纹影响工件表面质量。尾座部分保留了常规的套筒伸缩、锁紧功能，可配合顶尖完成长轴类零件的装夹支撑，尾座体可沿床身导轨调整位置，适配不同长度工件的装夹需求。在实际车间应用场景中，这类带简易升降结构的车床多用于五金加工、设备维修、小型机械制造厂的日常生产，相比无升降调节的普通车床，可减少非标工装的使用频次，降低小批量特殊零件加工的装夹准备时间。建模过程中对各运动部件的行程边界做了明确的装配约束，可直接用于设备布局仿真、操作培训演示、结构改进参考，也可作为机加工教学环节的直观演示模型，帮助从业者快速理解车床各部件的位置关系与运动逻辑。外形尺寸上，整体长度、宽度、高度比例匹配同规格真实车床的参数范围，床身导轨的宽度、主轴中心高参数符合通用普通车床的尺寸规范，安装时无需对车间原有工位做大规模改造，可直接适配常规车床的安装地基要求。
