制冷系统用卧式储液板换换热装置

该换热装置主要面向工业制冷、冷链配套、化工冷却等场景的冷量交换需求，核心作用是完成制冷回路中氨介质与冷却水之间的热量传递，同时承担高压侧制冷剂的储液缓冲功能，避免压缩机回液、负荷波动时的供液不稳问题。整套装置采用撬装集成式设计思路，将卧式储液罐体、板式换热芯体、连接管路、支撑底架整合为一体，省去现场零散配管、对位安装的繁琐工序，到场后仅需对接外部工艺管口即可投入使用，适配中小型制冷站、工艺冷却线的快速部署需求。

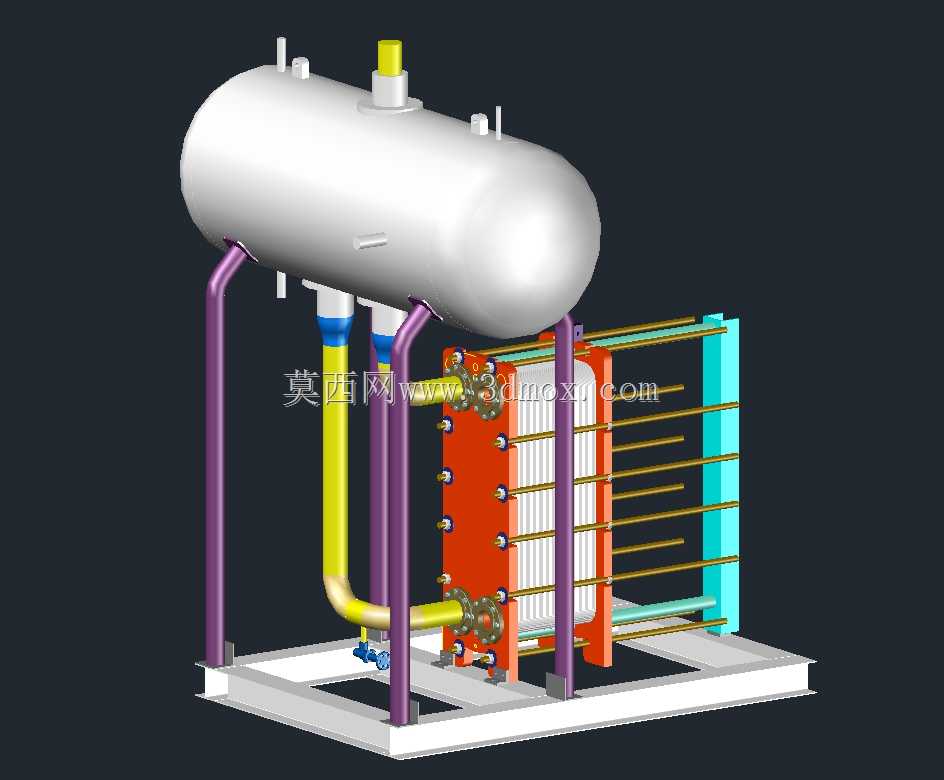

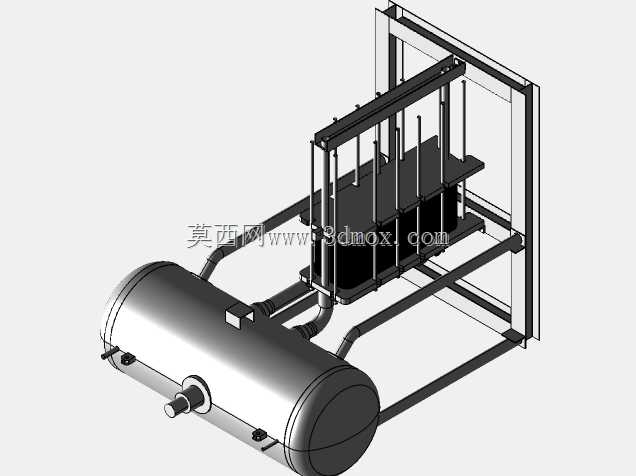

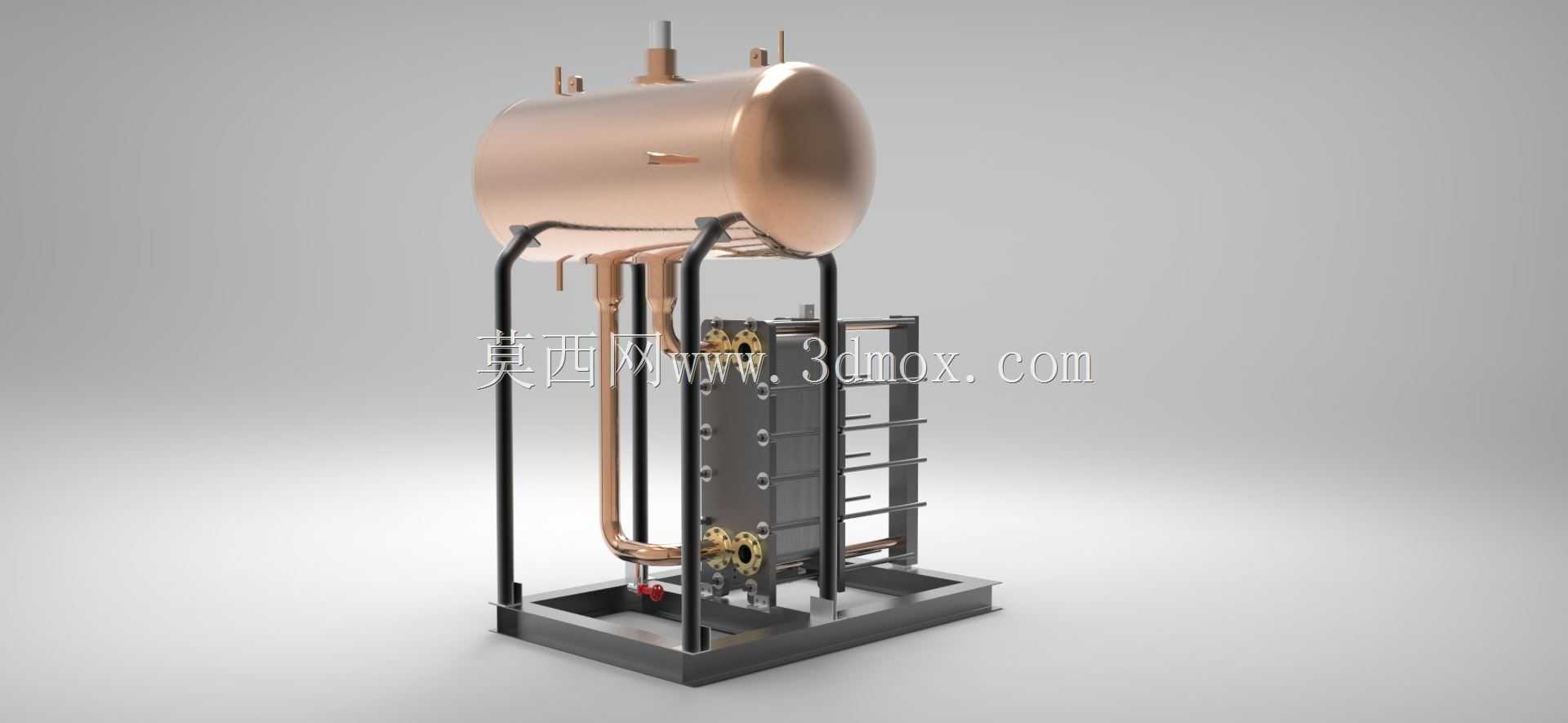

从结构设计逻辑来看，上方的卧式椭圆形封头储液罐，容积匹配对应制冷量下的制冷剂充注量要求，罐体顶部预留的接口分别对应安全阀、压力表、平衡管的安装位，罐体下部的出液口通过不同管径的管路连接下方板式换热器的介质进出口，管路走向充分考虑介质流阻优化，气相管路采用大管径紫铜或碳钢管路降低压损，液相管路搭配截止阀、视液镜的安装位，方便后期运维时观察供液状态、截断介质通路。下方的板式换热单元采用可拆卸式板片堆叠结构，板片上的人字形波纹强化湍流换热效率，相比同换热面积的管壳式设备体积缩减40%以上，板片两侧分别走氨制冷剂与冷却水，端板上的拉杆螺栓均匀压紧板片，保证密封性能的同时，后期可拆解清洗水垢、更换密封胶垫。

整套装置的支撑底架采用型钢焊接成型，底架上预留的地脚安装孔位匹配常规工业地坪的固定要求，整体安装边界充分考虑厂房内的操作空间，设备侧面预留足够的阀门操作、检修拆解空间，板式换热器端板前方预留至少1.2倍板片长度的抽拉空间，方便后期拆解维护。管路布局时特意将易产生凝露的低温管路做了排布避让，避免凝露滴落到电气部件或其他易腐蚀结构上，不同介质的管路采用差异化配色区分，方便现场运维人员快速识别介质流向，降低误操作概率。在功能实现上，该装置可根据冷却负荷变化匹配储液罐的液位波动，当系统负荷降低时，多余的液态制冷剂储存在上部罐体中，负荷升高时可快速补充供液，板式换热器的逆流换热结构保证两侧介质的换热端差控制在较小范围，提升整体制冷系统的能效比，适配氨制冷系统的工作压力等级，所有承压部件的壁厚、连接密封形式都满足制冷压力容器的相关规范要求，避免运行过程中出现介质泄漏问题。
