多段轴肩带键槽三联齿轴结构设计

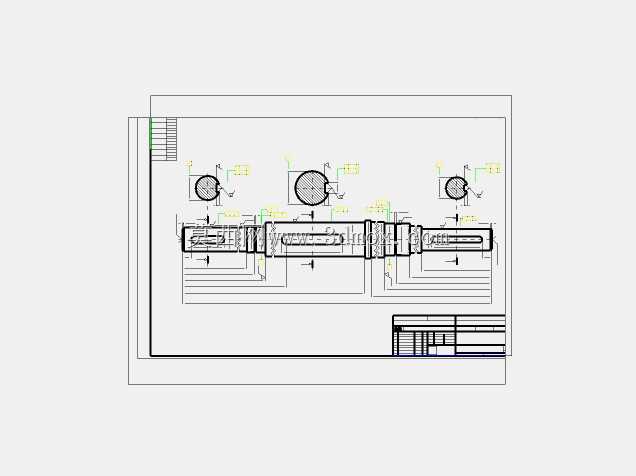

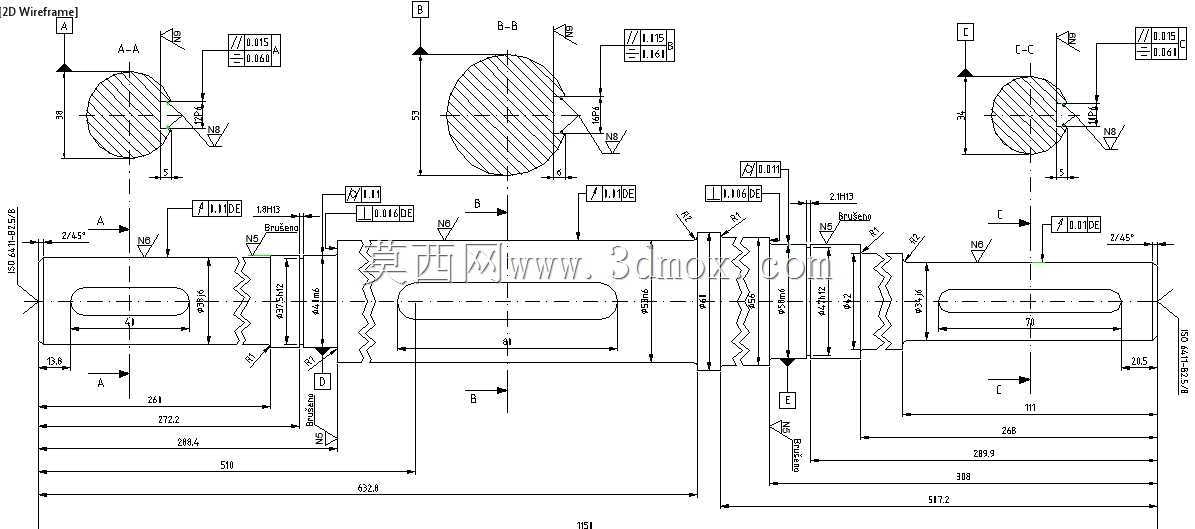

这类带多段齿轮结构的轴类零件，常应用在需要同轴多级变速传递扭矩的传动场景中，比如中小功率的机床主轴箱、输送设备的减速传动单元、农用机械的动力传递段，能在单根轴上实现多组齿轮啮合，省去了分体齿轮与轴装配的同轴度误差问题，也减少了传动链上的连接零件数量，提升整体传动刚性。从结构设计来看，整根轴沿轴向分布三段齿轮齿形，每段齿轮两侧都设计有退刀槽，满足滚齿、磨齿工序的加工避让需求，避免齿根加工不到位出现应力集中。轴上对应每段齿轮的传动输出位置，都设计有平键键槽，用于和外部传动轮、联轴器或者负载端连接件配合，传递扭矩时避免轴与连接件出现相对转动，键槽的位置都避开了轴肩应力集中区域，同时键槽的长度匹配对应安装段的轴段长度，保证连接件安装后不会出现轴向窜动。轴的两端设计有轴承安装轴颈，轴颈的直径公差、圆柱度都按轴承配合要求设计，安装轴承的轴肩高度严格控制在轴承内圈的拆卸允许范围内，方便后期维护时拆卸轴承，不会出现轴肩过高顶住轴承内圈导致无法拆卸的问题。轴上还设计有多个不同直径的轴肩，一方面用于齿轮、轴承、套筒等零件的轴向定位，另一方面通过轴径的变化匹配不同位置的受力情况，扭矩传递大的位置轴径更大，降低轴的扭转变形量。从安装边界来看，整根轴的总长、各轴段的直径、各安装位的轴向距离都严格匹配对应传动箱的内腔尺寸，两端轴承安装位的中心距对应箱体轴承孔的中心距，保证装配后轴的转动不会和箱体内壁、其他传动零件发生干涉。设计时还考虑了轴的动平衡需求，各轴段的同轴度、齿轮的径向圆跳动都标注了对应的形位公差，避免高速转动时出现振动异响，齿面的粗糙度要求也满足长期啮合传动的耐磨需求，键槽的对称度公差保证键装配后受力均匀，不会出现单侧受力挤压变形的问题。这类轴齿轮在实际使用中，相比分体装配的齿轮和轴，能承受更大的冲击载荷，因为没有过盈装配或者键连接的额外应力集中点，整体强度更高，适合在有正反转切换、频繁启停的传动工况下使用，设计时也预留了密封件的安装槽位，可在轴端安装密封圈防止传动箱内的润滑油泄漏，同时阻挡外部粉尘进入箱体内部污染润滑油。
