集成齿轮减速机构的驱动电机结构

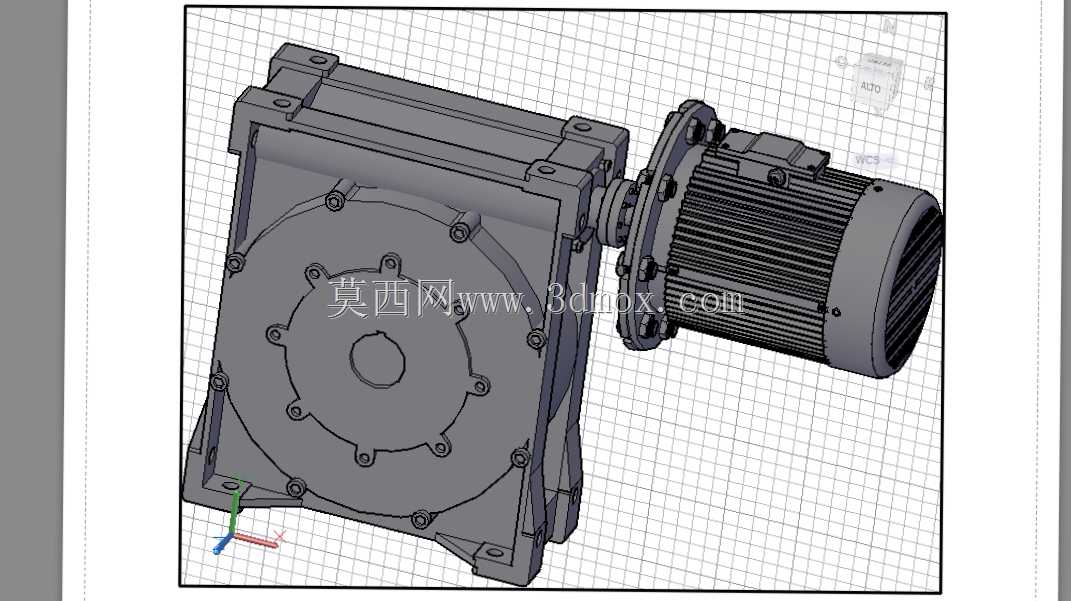

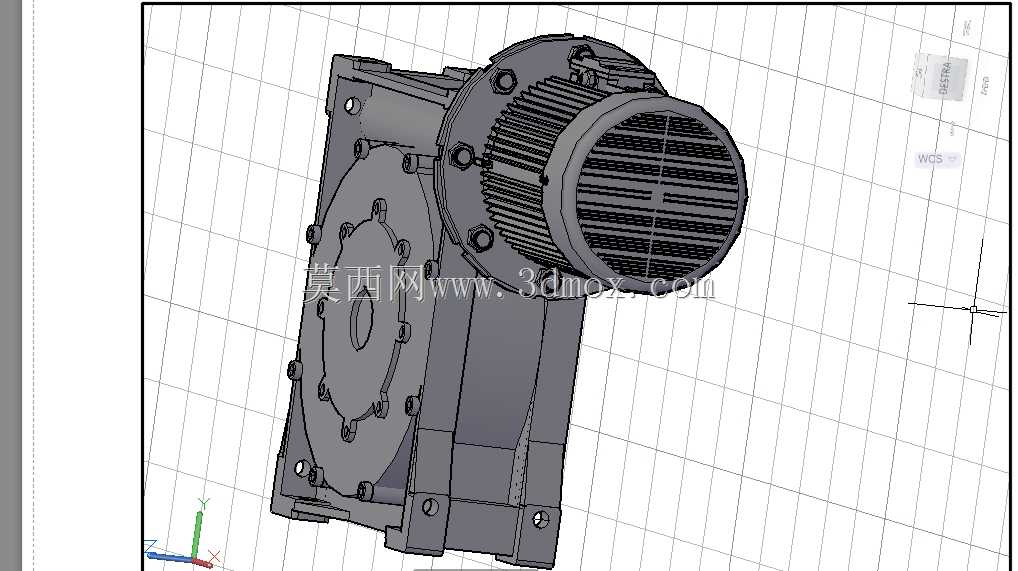

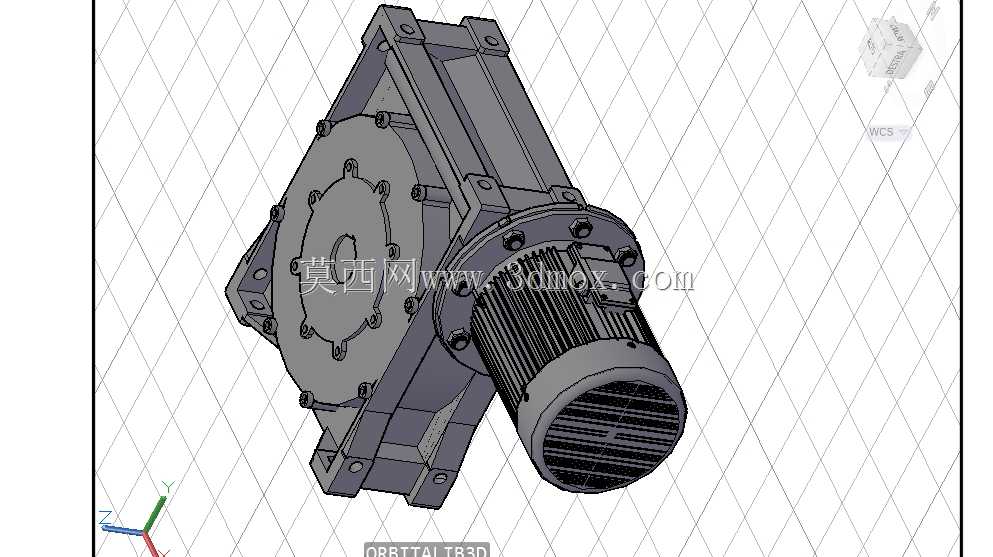

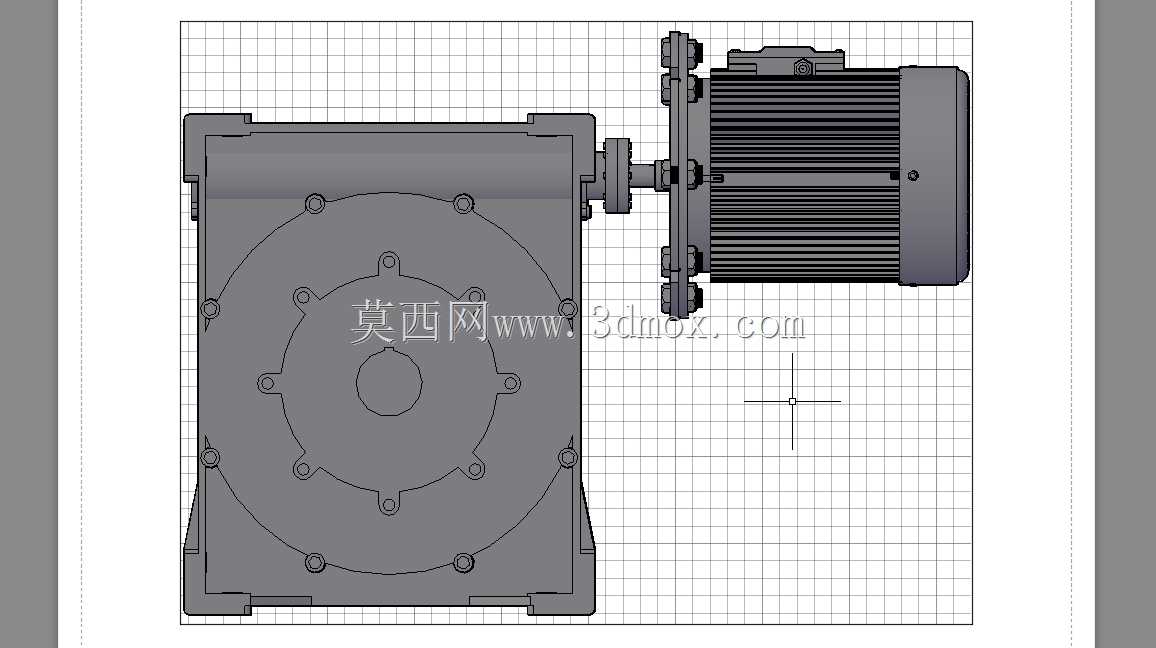

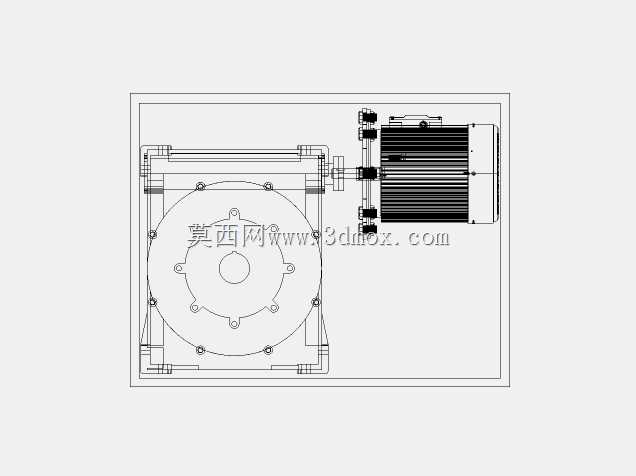

这类集成齿轮变速箱的电动机，在中小功率传动场景里应用十分广泛，从轻工生产线的输送辊道驱动，到小型自动化设备的进给机构，再到农用小型机具的动力输入单元，都能见到这类结构的身影。不同于独立电机搭配外接减速器的分体方案，集成式结构把齿轮减速组直接整合在电机输出端的壳体内，省去了额外的联轴器对接环节，也减少了传动链上的安装对中误差，在安装空间受限的设备布局里优势格外明显。从结构设计逻辑来看，电机本体采用常规的鼠笼式异步电机结构，散热筋沿机壳轴向排布，保证连续运行时的热量能快速散出，后端盖保留了风罩结构，内置散热风叶随转子同步转动，形成轴向冷却气流。前端连接的齿轮箱部分采用平行轴斜齿轮传动布局，相比直齿轮传动，斜齿轮啮合重合度更高，运行时的冲击和噪音更小，能承受更高的瞬时过载扭矩。齿轮箱壳体采用一体化铸造成型，安装法兰面与箱体一次加工成型，保证输出轴与安装基准的形位公差，箱体上预留的多个安装孔位，既支持卧式脚座安装，也能通过法兰面直接对接设备端板，适配不同的安装姿态。设计时需要重点关注输出轴的径向承载能力，因为这类集成减速电机的输出端往往直接挂载链轮、同步带轮或者齿轮，悬臂载荷会直接作用在输出轴轴承上，所以轴承选型要匹配额定径向载荷，同时齿轮箱内的润滑脂填充量要控制在腔体容积的三分之一到二分之一之间，既要保证齿轮啮合面的充分润滑，也要避免过量润滑导致的运行温升过高。安装边界上，电机本体的外径与齿轮箱的法兰外径形成阶梯差，布局设备内部结构时要预留出接线盒的操作空间，齿轮箱侧的安装脚座高度要保证输出轴中心高与配套设备的输入轴中心高一致，避免强行对接产生的附加弯矩。输出轴的键槽尺寸按照标准扭矩等级匹配，平键的长度要覆盖轮毂的有效配合长度，保证扭矩传递的可靠性。日常选型时，不能只看电机的额定功率，还要结合减速比核算输出轴的额定扭矩、最高输出转速，同时确认允许的径向力、轴向力参数是否匹配实际负载工况，避免出现小马拉大车导致的齿轮打齿、轴承烧毁问题。建模时要注意齿轮啮合侧隙的预留，还有轴承安装位的公差配合，电机端盖与齿轮箱连接的止口定位尺寸要严格对应，保证装配后转子与齿轮轴的同轴度，避免运行时出现扫膛或者齿轮偏磨的问题。
