M20规格不同结构双头螺柱连接件

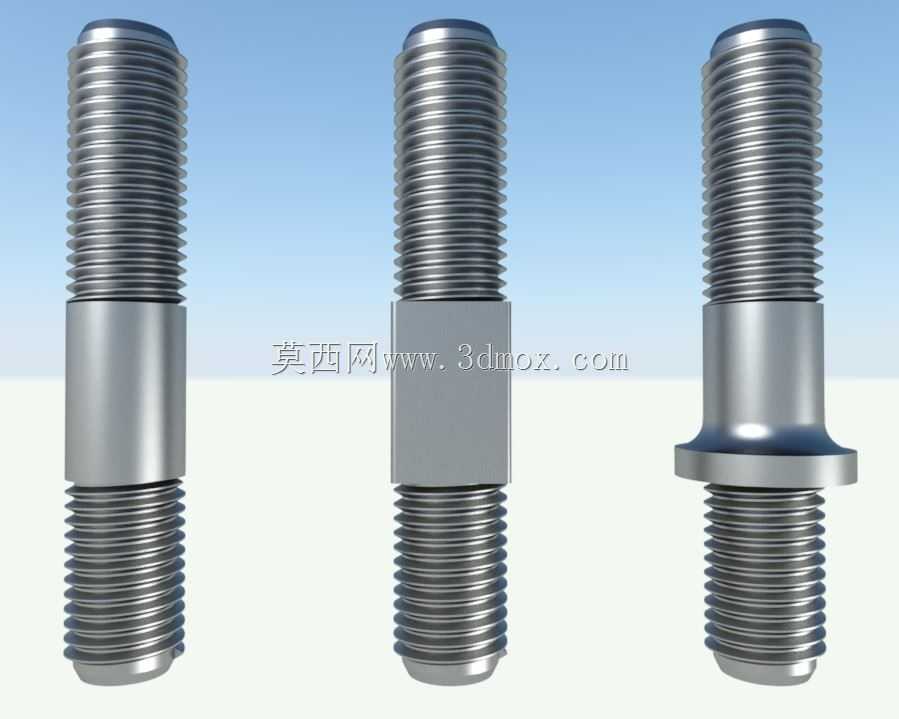

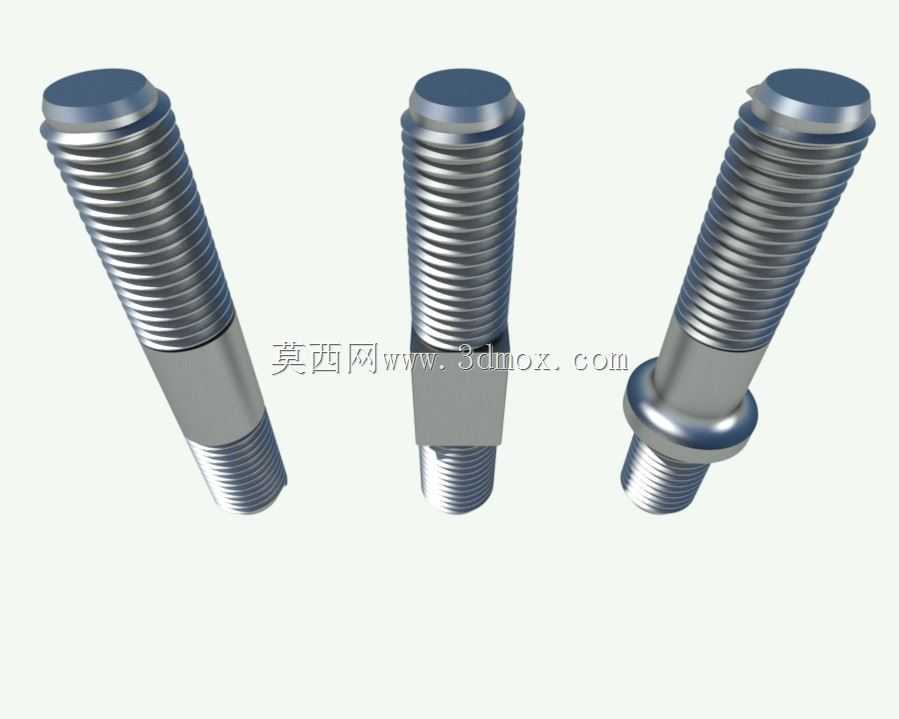

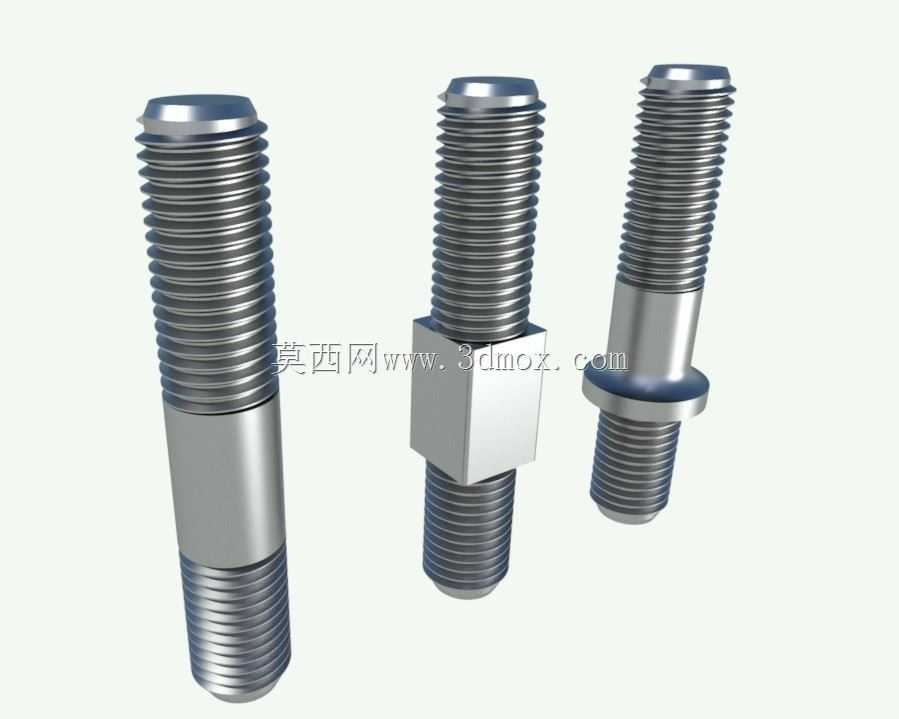

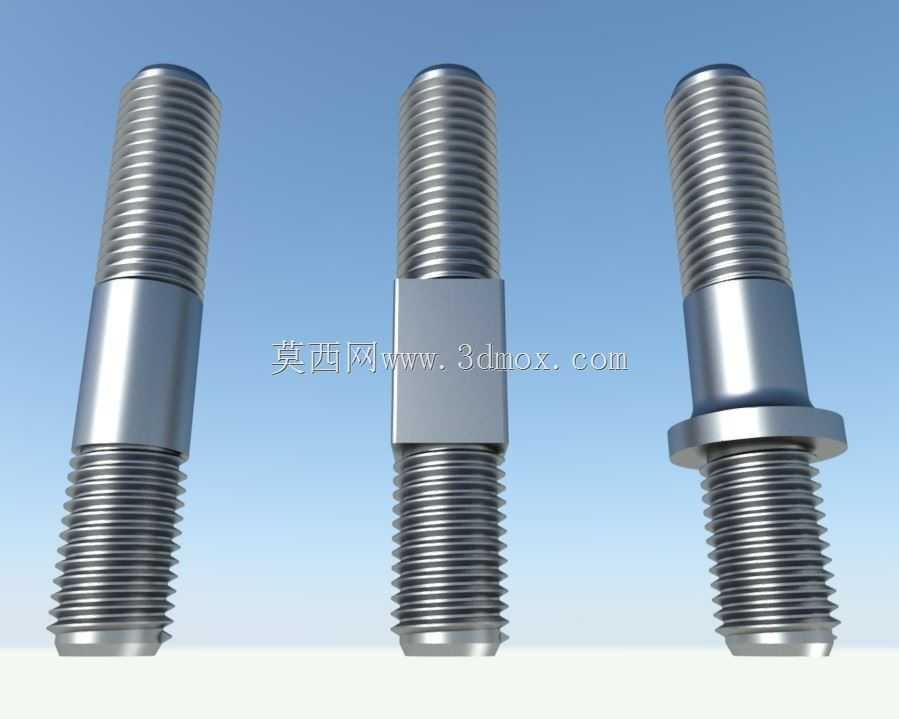

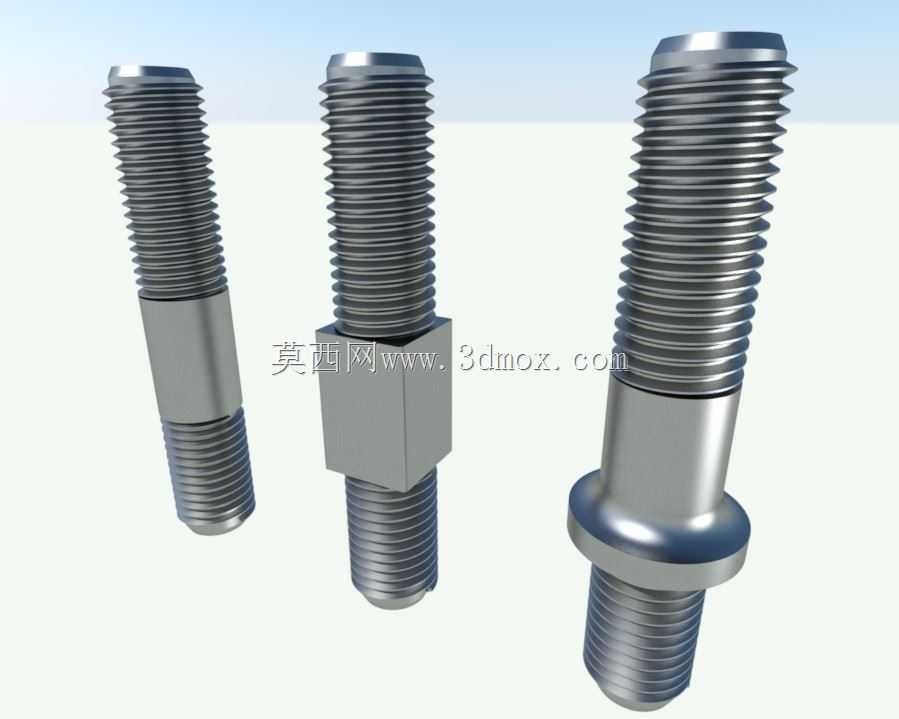

在重型机械装配、钢结构连接、汽车底盘总成、风电塔筒拼接等对连接强度有较高要求的场景中，双头螺柱是应用极为广泛的可拆卸紧固元件，本次呈现的三款M20螺柱分别对应不同的安装工况需求，从结构差异上适配不同的被连接件特性与装配空间限制。平螺柱款适用于两侧被连接件均为光孔、需要通过螺母实现双侧锁紧的场景，中间光杆段的直径与螺纹大径保持合理差值，既保证穿装时的顺畅性，又能在受剪工况下提供足够的抗剪切承载能力，光杆段的长度可根据被连接件的总叠厚进行匹配，避免螺纹段伸入剪切面造成应力集中。方颈平螺柱在光杆段增设了方形卡位结构，装配时方颈段可卡入被连接件对应的方形沉孔内，拧紧单侧螺母时螺柱不会随螺母同步转动，无需额外使用工具固定螺柱另一端，大幅提升狭窄装配空间内的作业效率，这类结构常应用于汽车板簧连接、机架地脚固定等单侧操作空间受限的工位。凸缘螺柱在其中一端设置了一体式凸缘挡边，相当于集成了平垫圈的功能，装配时凸缘侧可直接贴合被连接件表面，无需额外加装垫圈，既分散了螺纹连接的压紧应力，避免软质被连接件表面被压溃，又能减少装配时的零件清点工作量，适合大批量流水线装配场景。三款螺柱均采用钢材加工，螺纹段遵循普通公制螺纹的牙型规范，牙侧角偏差、螺距累积误差均控制在通用紧固件的公差范围内，保证与标准M20螺母的互换性；两端螺纹的起始端均设置了合理的导入倒角，避免拧入时刮伤螺母螺纹牙型，同时降低螺纹起始端的应力集中系数。建模过程中，螺纹特征采用真实牙型轮廓构建而非贴图模拟，可直接用于装配干涉检查、连接强度仿真分析的前置环节，中间光杆、方颈、凸缘等结构的过渡位置均做了符合加工工艺的圆角处理，还原实际冷镦或车削加工后的零件形态，安装边界上，三款螺柱的最大外轮廓均不超过M20螺纹对应的外接圆范围（方颈款的方颈对边尺寸小于螺纹大径，凸缘款的凸缘外径按常规紧固件规范设置），不会与周边安装孔、相邻零件产生干涉，设计时充分考虑了实际装配中的扳手空间预留，螺母拧紧侧的螺纹外露长度满足2-3牙的规范要求，既保证锁紧可靠性，又避免多余螺纹段过长造成的材料浪费与空间占用。
