破碎机配套带式给料输送设备结构

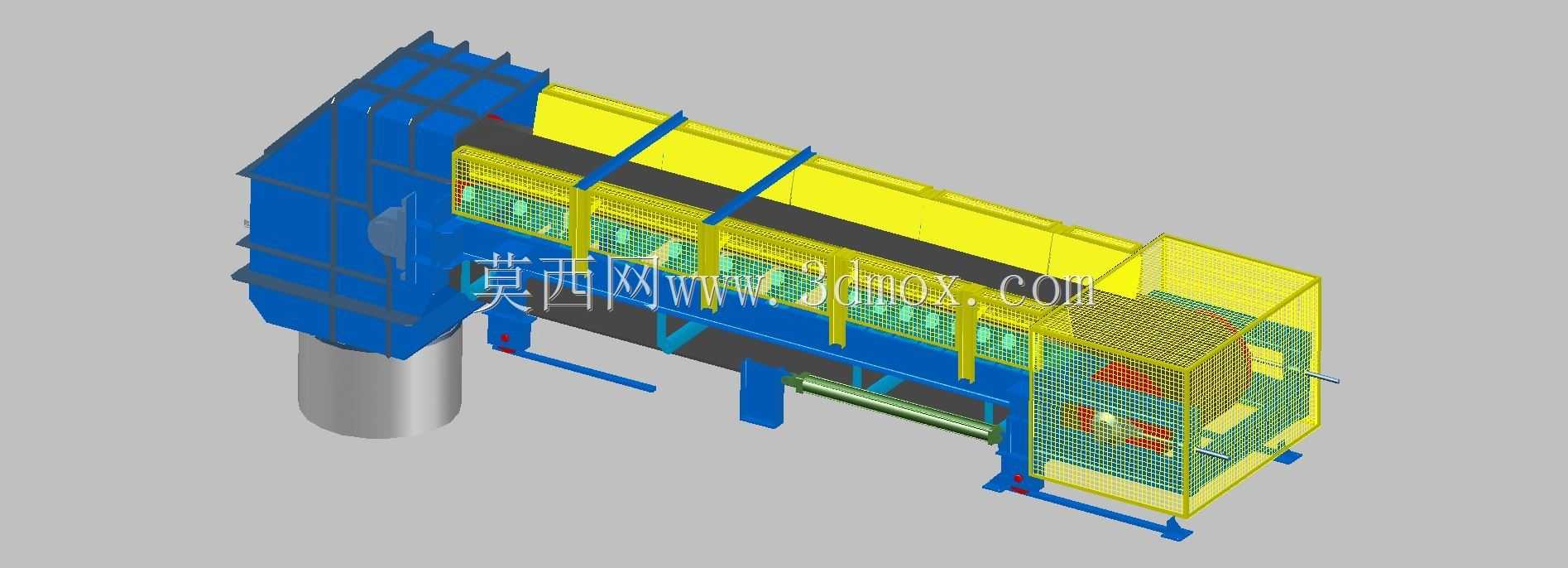

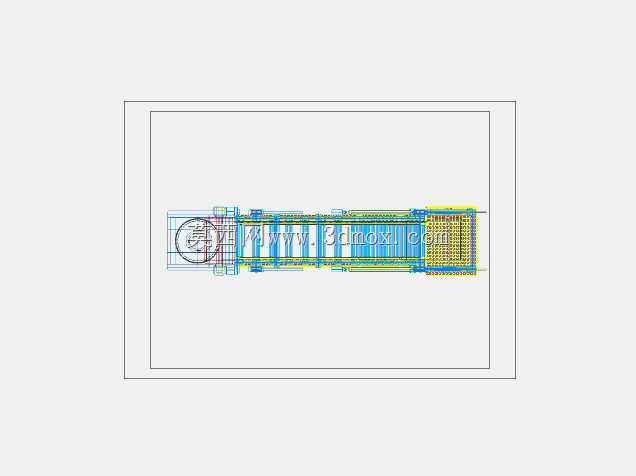

这款带式给料设备主要对接破碎工序前端，承担散状物料的均匀给料任务，常见于矿山、砂石骨料加工、建筑垃圾处理等作业场景，安装在破碎机进料口与上游料仓之间，避免物料直接冲击破碎腔，同时控制进料速度，防止破碎机因进料不均出现闷车、过载等工况问题。设备整体采用长条形卧式布局，主体框架由型钢焊接成型，左侧设置进料导料槽结构，对接料仓出料端，导料槽做了加厚耐磨衬板安装位设计，可根据输送物料的磨琢性更换不同材质的衬板，降低物料冲刷带来的结构磨损。中部输送段采用带式承载结构，两侧设置防护网罩，既可以防止输送过程中物料撒落，也能避免运维人员误触运动部件，网罩采用快拆式固定结构，日常检修更换托辊、调整皮带张紧度时无需整体拆卸防护结构，可大幅缩短运维停机时间。设备右侧设置驱动端与张紧机构，驱动单元采用电机减速机直连的传动形式，传动滚筒做包胶处理，增大与皮带的摩擦力，避免重载启动时出现皮带打滑问题；张紧机构采用丝杠调节结构，可根据皮带运行中的伸长量实时调整张紧行程，保证皮带运行的直线度，防止跑偏撒料。设备底部设置整体式安装底座，底座预留地脚螺栓安装孔，可直接固定在混凝土基础或者钢制平台上，安装时需保证进料端与料仓出料口的密封间隙控制在合理范围，避免漏料，同时要保证设备纵向水平度偏差不超过千分之二，防止皮带运行时出现单侧受力磨损过快的问题。设备的进料端下方设置了落料导流结构，可将物料平稳导送至破碎腔进料口，避免物料偏载导致破碎转子单侧磨损。设计过程中，针对散料输送的常见问题，在皮带下方设置了多组平行托辊与缓冲托辊，进料端位置全部采用缓冲托辊，吸收大块物料下落的冲击力，减少皮带受冲击破损的概率；两侧导料槽与皮带接触的位置设置了可更换的橡胶密封裙边，密封裙边采用压紧螺栓固定，磨损后可快速更换，避免物料从裙边间隙撒落。设备的整体宽度适配主流颚式破碎机、反击式破碎机的进料口尺寸，长度可根据现场料仓与破碎机的布置间距调整，本次建模的结构覆盖了从进料导料、承载输送、驱动张紧到安全防护的全部结构细节，所有连接位置的螺栓、安装支座都做了还原，可直接用于设备布置方案校验、结构细节参考，也可作为同类给料设备改型设计的基础模型，帮助设计人员快速完成方案搭建，减少重复建模的工作量。
