多台电机联动控制电气柜布线结构设计

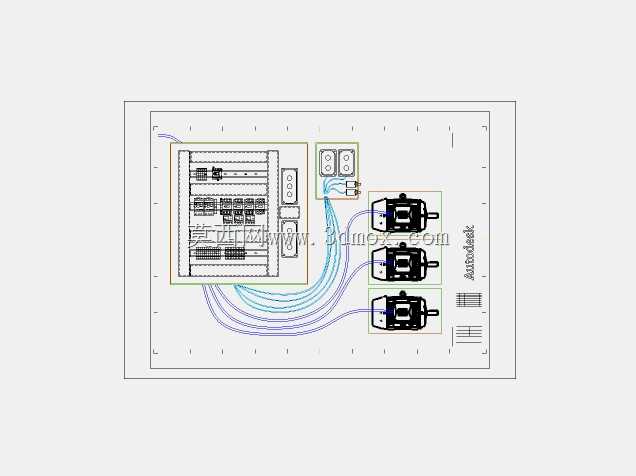

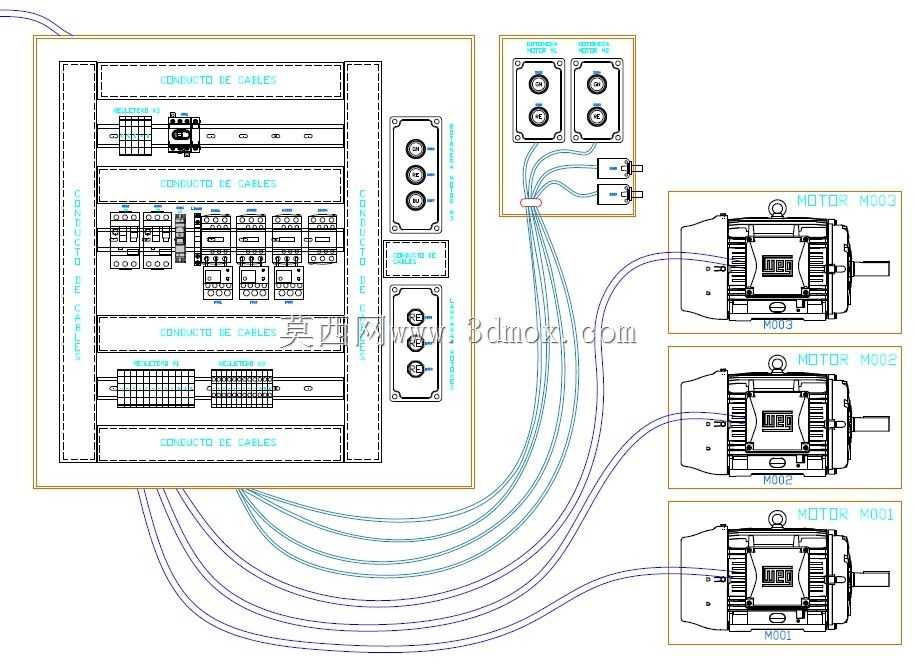

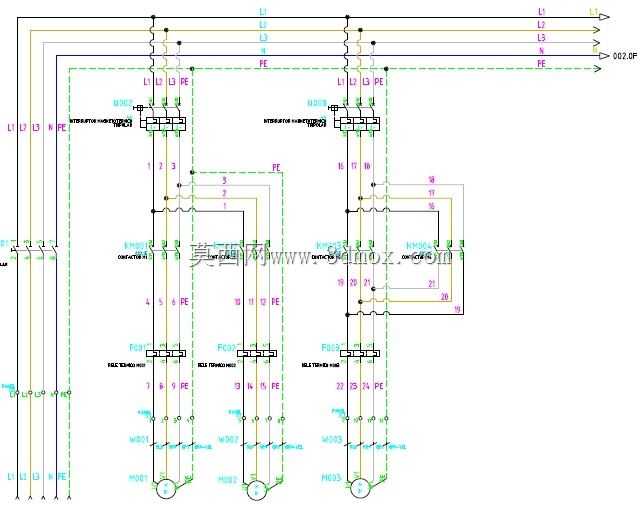

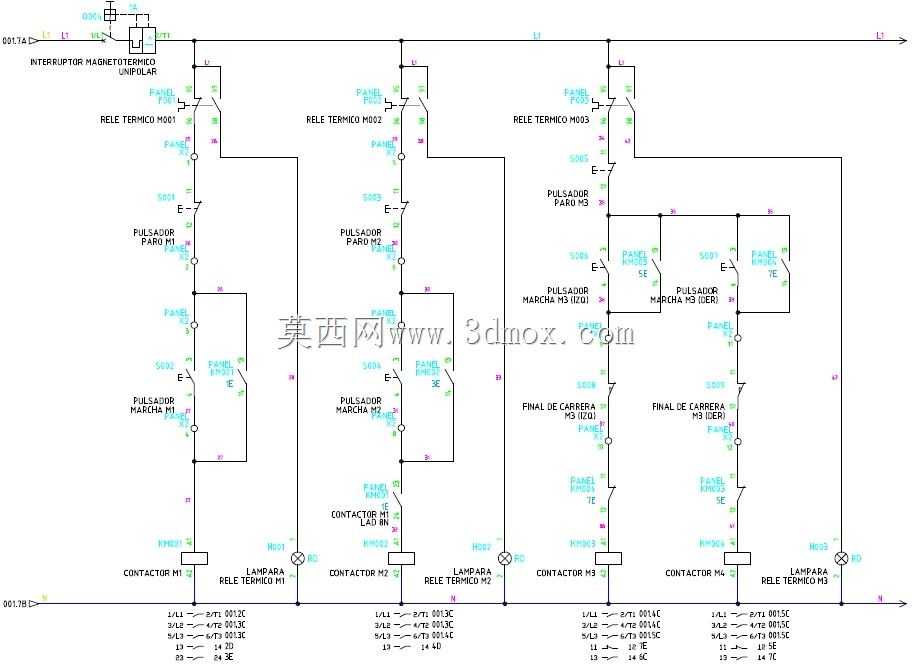

这套电控结构主要面向工业产线中多台三相异步电机的集中控制场景，常见于输送线集群、小型加工机组、配套辅机联动的设备布局里，解决多电机独立启停、过载保护、统一布线的工程需求。从结构布局来看，柜体内部采用分层排布逻辑，最上层预留了主电缆进线的固定与分线空间，主进线端子排做了分层隔离，避免强电进线与二次控制线出现交叉干扰；中间层排布断路器、交流接触器、热继电器等核心元器件，每一路对应一台电机的控制回路，元器件之间预留了标准的接线操作空间，既满足日常检修的伸手操作余量，也符合电气间隙的安全要求，不同回路的走线槽做了分隔，强电动力线与二次控制线分槽敷设，减少运行中的电磁干扰。柜体侧面预留了外接端子的安装位，图中可见的多组外接端子模块，分别对应三台电机的动力输出与反馈信号接线，端子排布按照电机编号做了顺序标识，现场接线时可直接对应电机位号完成压接，减少错接概率。布线走向从柜内元器件出线端沿走线槽规整引出，通过柜体底部的格兰头集中出线，每根电缆对应唯一的电机位号标识，线缆弯曲半径满足常规多芯控制电缆的敷设要求，避免过度弯折导致线芯损伤。从安装边界来看，柜体的安装孔位按照标准壁挂式电控柜的尺寸预留，可直接固定在车间墙面或者设备旁的安装支架上，外接电机的线缆长度可根据现场设备布局灵活调整，柜内元器件的排布间距满足低压电控设备的安全规范，散热空间预留充足，即使在多电机同时满负荷运行的工况下，柜内温升也能控制在元器件允许的工作范围内。这套结构在设计时充分考虑了现场施工的便利性，所有接线端子都预留了足够的压接操作空间，元器件的排布顺序符合日常检修的操作习惯，运维人员无需拆解过多结构即可完成单回路的故障排查与元器件更换，同时整体布线规整，线号标识清晰，后续产线调整增加电机回路时，也可在柜内预留的扩展位上直接加装元器件，无需大幅改动原有布线结构。三台电机的接线回路各自独立，单台电机出现过载、短路故障时，对应回路的保护器件会单独动作，不会影响其他电机的正常运行，适配多设备联动但需独立控制的生产场景，比如包装线的输送、分拣、封箱多电机协同，或者小型加工单元的主轴、进给、冷却泵电机控制，都能直接套用这套布线与柜体布局逻辑。
