阿萨普托纳木工车床结构设计

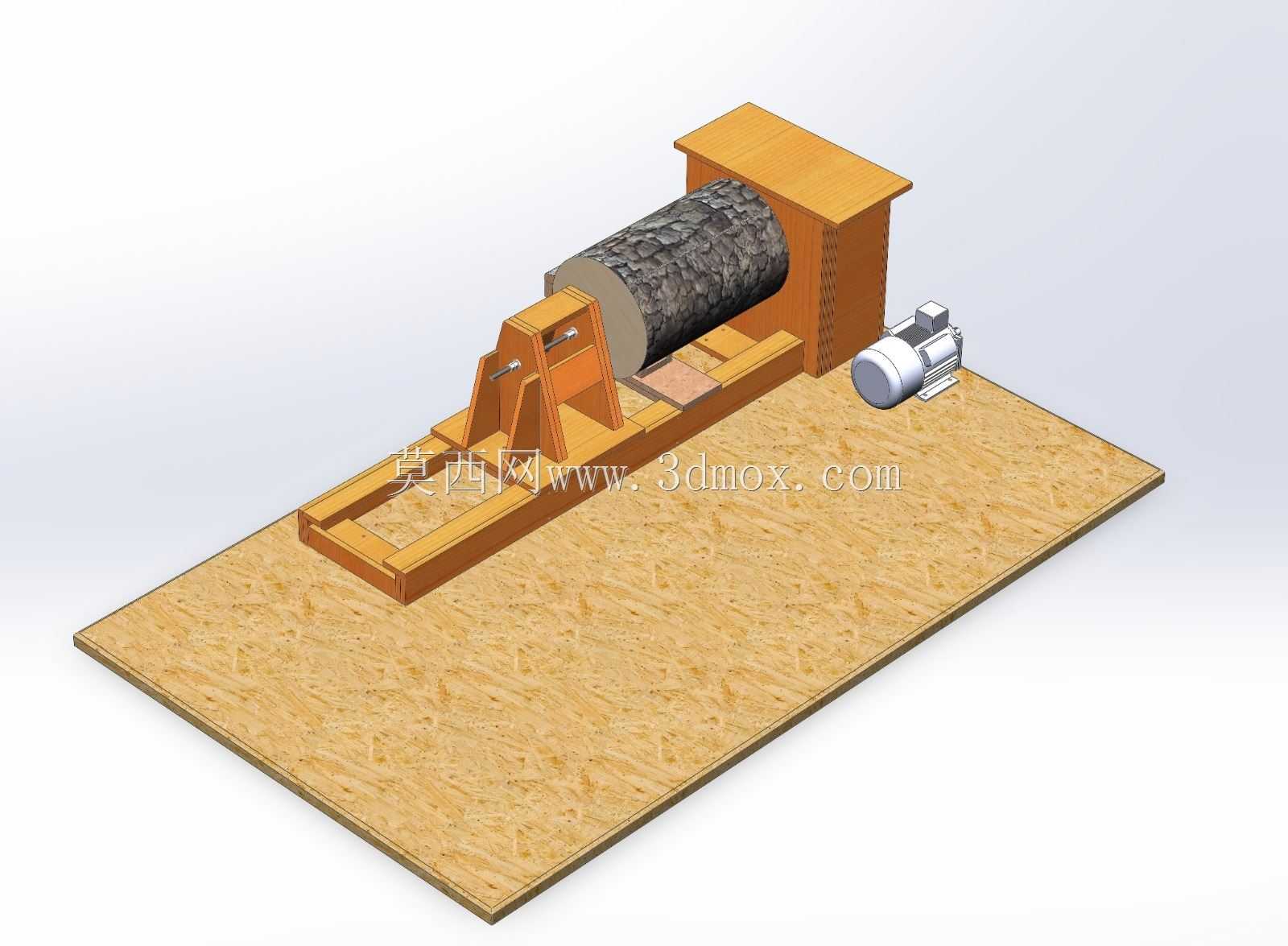

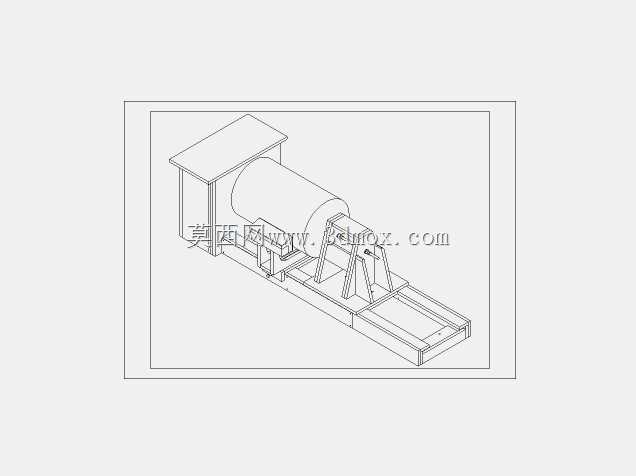

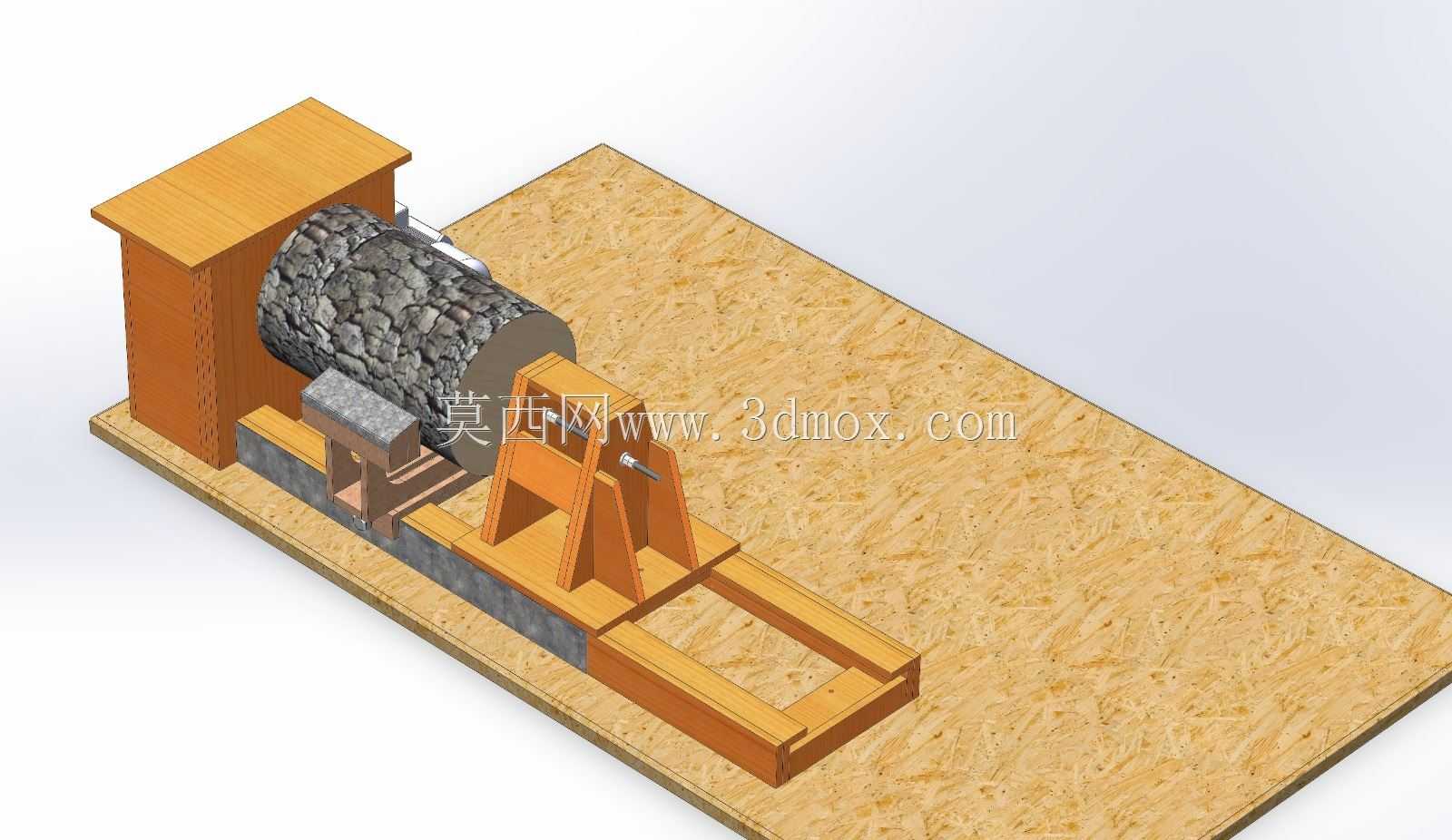

这款木工车床主要面向小型木材加工作坊、民俗木艺工坊以及原木初加工场景，可完成整根原木的外圆车削、去皮找圆作业，适配小径级原木的初步成型加工，能将不规则的带皮原木加工为尺寸均匀的圆柱坯料，为后续的木构件车削、圆木构件制作提供基础坯料。从结构布局来看，设备采用分体式安装基座，基座采用刨花板类的平整安装底板作为承载基准，所有功能组件均固定在该底板上，安装时只需保证底板水平放置，即可完成设备的初步调平，无需额外浇筑复杂的设备基础，适合小型加工场地的快速布设。设备的驱动端设置有封闭式的木质护罩结构，护罩内部容纳传动与驱动组件，可避免加工过程中木屑飞溅进入传动部位，同时降低加工过程中的安全隐患，驱动端配套有原木装夹结构，可卡紧原木的一端，带动原木做周向旋转运动，为车削作业提供主运动。设备的尾端采用可滑移的托架式支撑结构，托架沿床身的导向槽做轴向移动，可根据待加工原木的长度灵活调整支撑位置，适配不同长度规格的原木装夹需求，托架上设置有顶紧结构，可从原木另一端施加轴向顶紧力，避免原木旋转过程中出现窜动、偏摆问题，保证车削过程的稳定性。车削刀架设置在驱动端与尾架之间的床身导轨上，刀架可沿导轨做轴向进给，也可调整刀具的径向伸出量，适配不同直径规格的原木车削需求，刀架的导向结构采用敞式槽型导轨，加工过程中落下的木屑可直接从槽缝掉落，不会在导轨面堆积造成进给卡滞，适配木工加工多木屑的作业环境。从安装边界来看，设备整体沿原木轴向的长度可通过尾架滑移调整，最小适配长度约0.5米的短原木，最大可支撑1.2米左右的长原木加工，径向加工最大直径可覆盖300毫米以内的小径原木，整体设备的横向占地宽度不超过0.8米，纵向占地长度随加工原木长度调整，常规作业状态下占地长度约1.6米，对小型加工场地的空间适配性较强。设计过程中针对木工加工的木屑防护做了针对性优化，所有传动部位均设置遮挡结构，避免木屑进入传动副造成磨损，同时床身的导向槽采用大间隙设计，日常清理只需用毛刷清扫即可完成维护，无需复杂的拆解清洁，降低了设备的日常维护难度。设备的支撑框架多采用木质结构件，在保证结构强度的同时降低了设备整体自重，方便小型作坊根据加工需求挪动设备位置，适配小场地灵活调整加工布局的使用需求。
