多桥底盘臂架式混凝土输送泵车

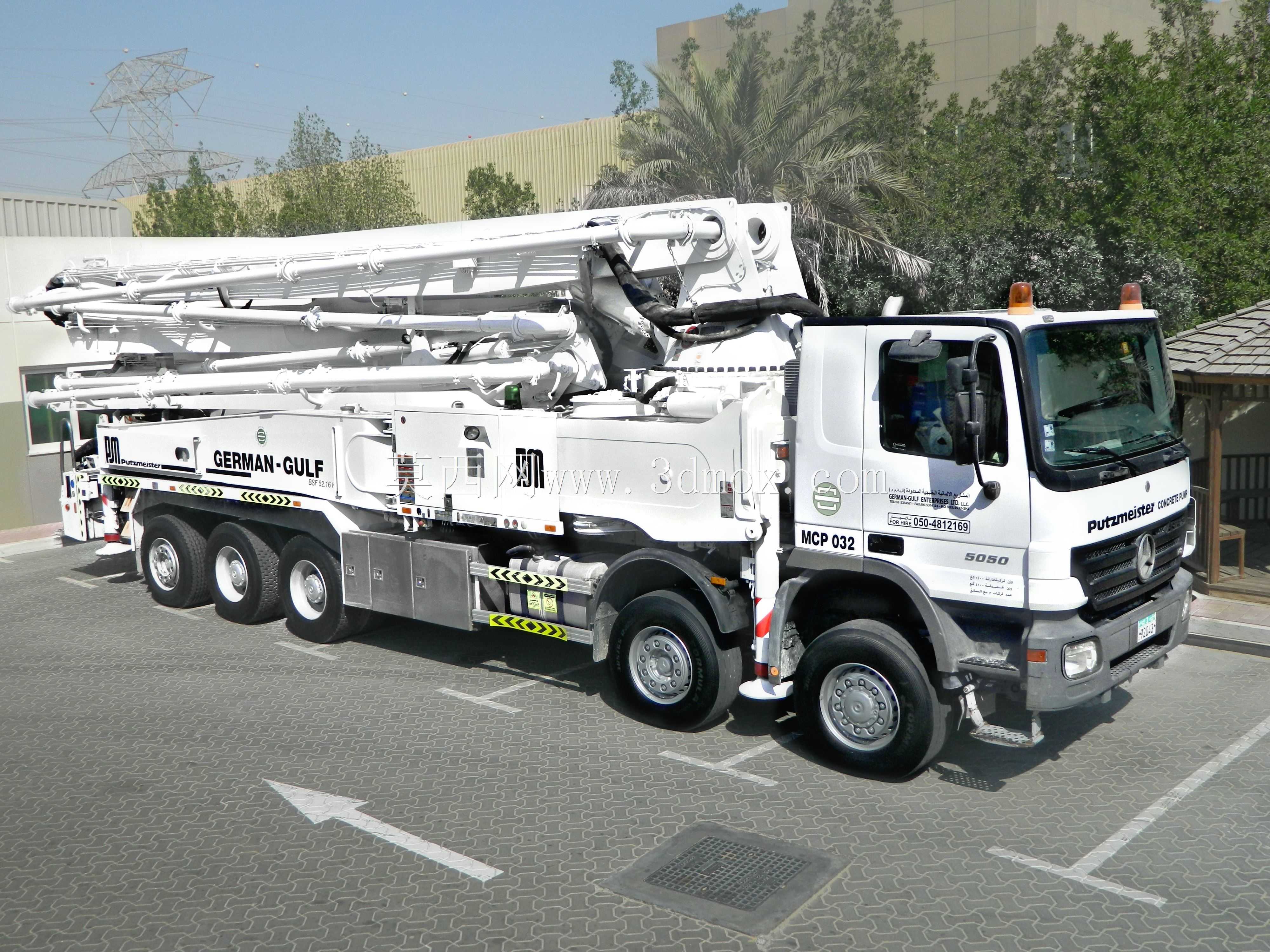

这款臂架式混凝土输送泵车采用五桥重型商用车底盘承载，上装集成折叠式多节臂架、泵送单元、液压支腿与料斗组件，整体布局充分考虑市政施工场景的通行与作业限制，底盘轴距分配经过反复校核，既满足长距离转场时的公路行驶稳定性，也能在狭窄工地现场完成小半径转向就位。日常作业前需先展开四个可独立调节的液压支腿，支腿跨距的设计覆盖全臂架伸展工况下的倾覆力矩边界，每个支腿都带有独立的锁止与压力反馈结构，避免在斜坡或软基场地作业时出现失稳风险。臂架采用多节折叠设计，收拢状态下完全贴合底盘上方空间，不会超出车身外廓限界，满足城市道路通行的尺寸要求，伸展后可覆盖数十米半径的浇筑范围，臂架每一节段的铰接点都做了应力集中优化，内部走布混凝土输送管道与液压管线，管线固定座的位置避开臂架弯折时的运动干涉区域，同时预留了足够的管线弯曲余量，避免臂架变幅过程中出现管线拉扯磨损。泵送单元布置在底盘中部位置，紧邻后部料斗，料斗带有搅拌机构，可防止送入的混凝土出现离析，泵送系统的推送行程与混凝土缸径匹配常规商混的骨料粒径，可连续完成大体积混凝土的输送作业，无需频繁停机清理。从建模逻辑来看，整车模型按照实际装配层级拆分，底盘行驶系统、驾驶室、臂架结构、支腿结构、泵送系统、外覆盖件分别独立成组，各铰接副保留了正确的运动自由度，可直接用于作业姿态模拟、干涉检查或者施工方案演示。车身侧面的走台板、防护栏、操作盒等附属结构都按照实际安装位置还原，没有遗漏现场作业常用的操作与防护部件，臂架末端的软管接口尺寸符合通用混凝土输送软管的安装标准，可直接对接不同长度的末端浇筑软管，适配墙体、立柱、楼板等不同部位的浇筑作业需求。这类泵车主要用于城市商品房建设、高架桥梁施工、大型工业厂房浇筑等场景，相比固定泵搭配外接管道的作业方式，它无需提前铺设长距离输送管，就位后展开臂架即可开始作业，转场移动灵活，尤其适合作业点分散、场地受限的城区施工项目，建模时也充分还原了设备在实际使用中需要考虑的外廓尺寸、运动边界、部件安装位置等工程细节，没有做脱离实际的简化处理。
