塔塔四轴重型自卸货运卡车设计

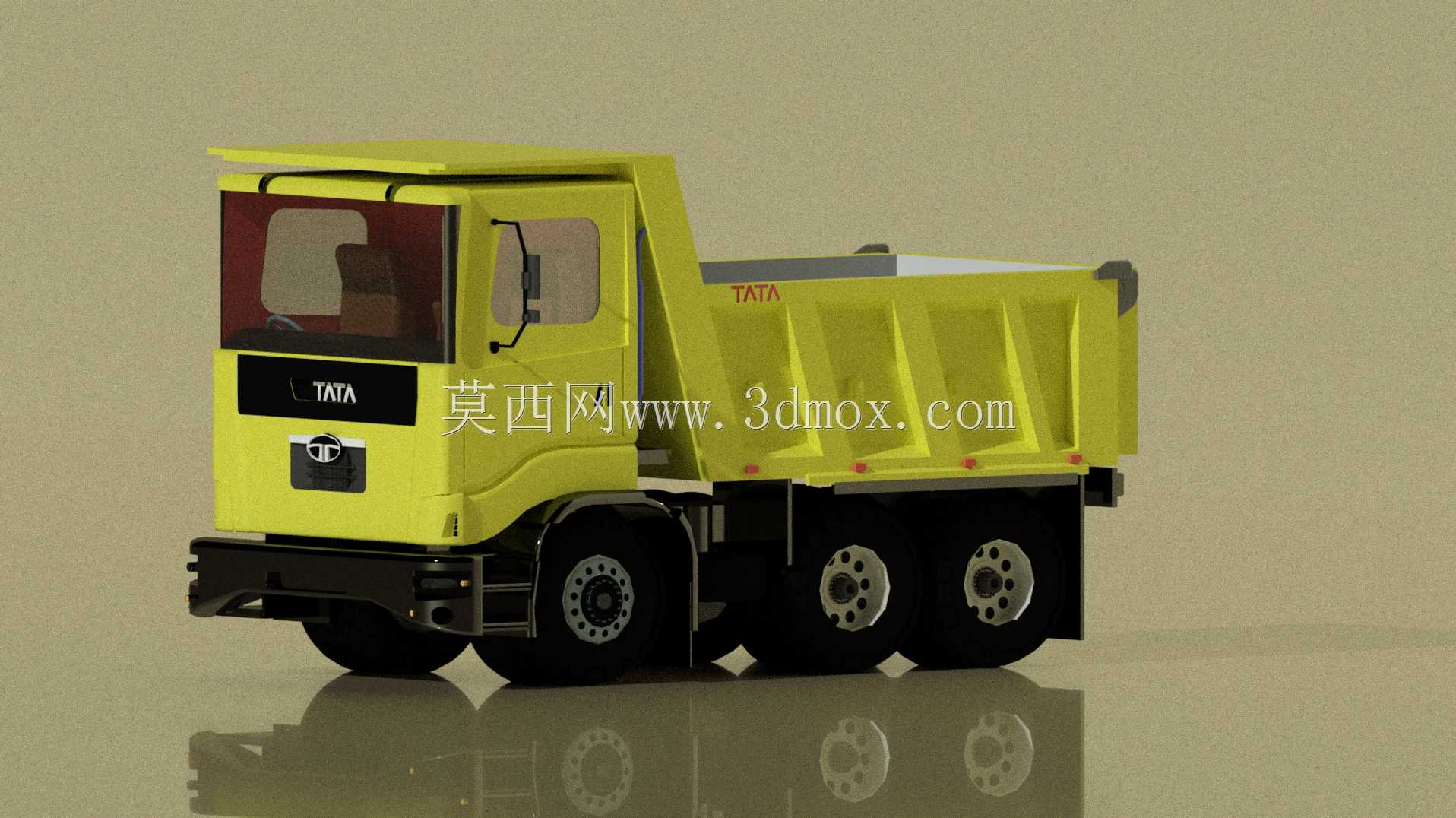

这款四轴自卸卡车的三维结构设计，核心面向矿山短驳、基建土石方转运、城建渣土运输这类重载高频作业场景，这类场景下车辆需要频繁在非铺装路面行驶，同时承载大密度物料的满载负荷，对车架抗扭、车桥承载、举升机构可靠性都有极高要求。从结构布局来看，该车型采用8×4的四轴排布，前两轴为转向轴，后两轴为驱动承载轴，这种排布既可以满足重载工况下的轴荷限值要求，避免单轴载荷过大造成路面损坏或者车桥过载失效，同时相比三轴车型拥有更大的额定承载上限，货箱采用矩形厚壁厢体结构，尾部带自动开合的尾门锁止机构，举升机构采用前置单缸直推结构，举升支点布置在货箱前部靠近驾驶室的位置，举升过程中货箱受力均匀，不会出现偏载侧倾的风险，举升角度最大可达到48度，能够保证黏附性较强的湿土、矿渣类物料顺利滑落，不会在厢底残留堆积。驾驶室采用短头平头结合的布局，既缩短了整车的总长度，减小转弯半径，适应工地狭窄场地的转向需求，同时前部预留的碰撞溃缩区也能提升正面碰撞时的驾乘安全性，驾驶室内部预留了常规商用车的操控件安装空间，转向柱、座椅、踏板的安装边界都按照通用重卡的人机工程尺寸设定，可直接适配成熟的商用车内饰配件，降低整车开发的配件采购成本。车架采用双层纵梁铆接结构，纵梁截面为变高度槽型结构，在车桥安装、举升缸支座的受力集中位置做了局部加强，加焊了加强衬板，避免长期重载交变载荷下出现焊缝开裂、纵梁变形的问题。悬架系统采用多片钢板弹簧结构，配合筒式液压减震器，能够过滤非铺装路面的颠簸冲击，保护车架与上装结构不会因为长期振动出现疲劳失效。制动系统采用鼓式制动结构，每个车轮都配备独立的制动气室，配合双回路制动管路，即使单条管路出现泄漏，依然能够保证整车拥有足够的制动力，满足重载下坡工况下的制动安全要求。货箱的侧板做了横向加强筋设计，每间隔400mm设置一道冲压成型的加强筋，提升厢板的抗变形能力，即使装载大块矿石冲击厢壁，也不会出现厢板鼓胀变形的问题。整车的外形尺寸按照公路重载运输的外廓限值设计，宽度控制在2.5米以内，高度在空载状态下不超过3.2米，能够满足常规等级公路的通行要求，不需要办理特殊的超限运输许可，适配普通道路的货运通行需求。在建模过程中，所有的运动副都做了干涉检查，转向轮的最大转角设定为35度，对应的最小转弯直径控制在22米以内，举升过程中货箱与驾驶室、车架之间预留了足够的安全间隙，不会出现运动干涉，轮胎与轮眉之间的跳动间隙按照重载下最大跳动量120mm预留，避免颠簸路面轮胎剐蹭轮眉。
