五千升轮形储液罐体结构设计

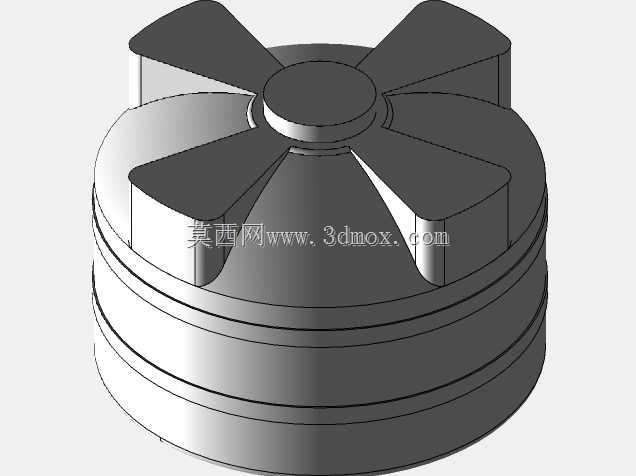

这款轮形结构的五千升储液罐体，最初是针对户外分散式储液场景做的定制化结构设计，区别于常规立式圆柱储液罐的形态，顶部六瓣轮辐式的凸起结构并非装饰性设计，而是兼顾结构加强与吊装受力的功能性构型。在实际工程应用中，这类罐体常被用于野外作业站点的液态物料中转存储，也可适配小型分布式供水系统、农用液态肥存储等场景，轮辐式的顶部结构可以在不额外增加罐体壁厚的前提下，提升顶部承压能力，避免户外堆载、落物冲击造成的顶面变形，同时六处均匀分布的凸起结构可以直接作为吊装受力点，无需额外焊接吊耳，减少焊接应力集中带来的渗漏风险。

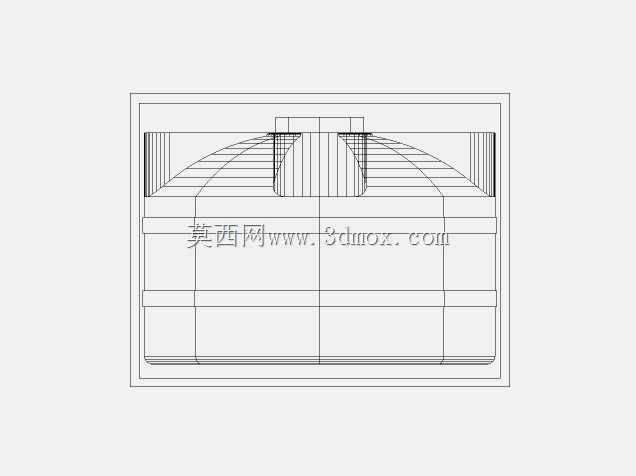

从设计思路上看，罐体主体采用多层环向加强筋结构，也就是侧壁可见的多道环形凸棱，这些凸棱的间距是按照薄壁容器外压稳定计算公式推导得出，能够在满足五千升容积要求的前提下，尽可能降低板材厚度，控制整体自重，同时环向筋的存在也能提升罐体抗侧倾能力，在野外非硬化地面放置时，即使地面出现小幅不均匀沉降，环筋也能分散侧壁应力，避免罐体局部失稳。顶部的六瓣轮形结构，每一个瓣体的弧度都和罐体顶部的球面曲率做了平滑过渡，不存在直角转折区域，能有效避免应力集中，同时瓣体内部是和罐体顶部连通的空腔结构，不会额外占用罐体内部的有效储液容积，反而能在顶部形成缓冲气腔，当罐内液体因温度变化出现体积膨胀时，气腔可以容纳膨胀量，降低罐内超压风险。

在安装边界层面，这款罐体的底部采用平置式支撑结构，底部环边的接触宽度经过计算，能够满足普通压实地面的承载要求，不需要额外做混凝土基础，适配野外快速部署的需求；整体外径控制在常规货运车辆的装载宽度范围内，运输时不需要办理超宽运输手续，顶部的轮形凸起高度也控制在堆叠限位范围内，空罐运输时可以实现多层叠放，提升运输效率。进出液接口的预留位置设置在罐体下部的环筋之间，这个位置的结构刚度最高，外接管道时的受力不会造成罐体壁板变形，同时接口位置距离底部有一定高度，能够预留出沉渣空间，避免罐底沉积的杂质进入输出管路。另外轮形顶部的中心区域预留了附件安装位，可以根据使用需求加装呼吸阀、液位计、人孔等配件，不需要在现场额外开孔做焊接处理，降低现场安装的施工难度，也能减少现场焊接带来的防腐层破坏问题。
