铰接式传动连接关节结构设计

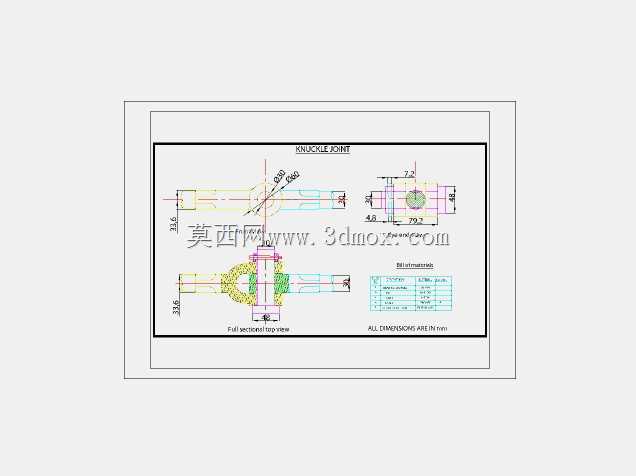

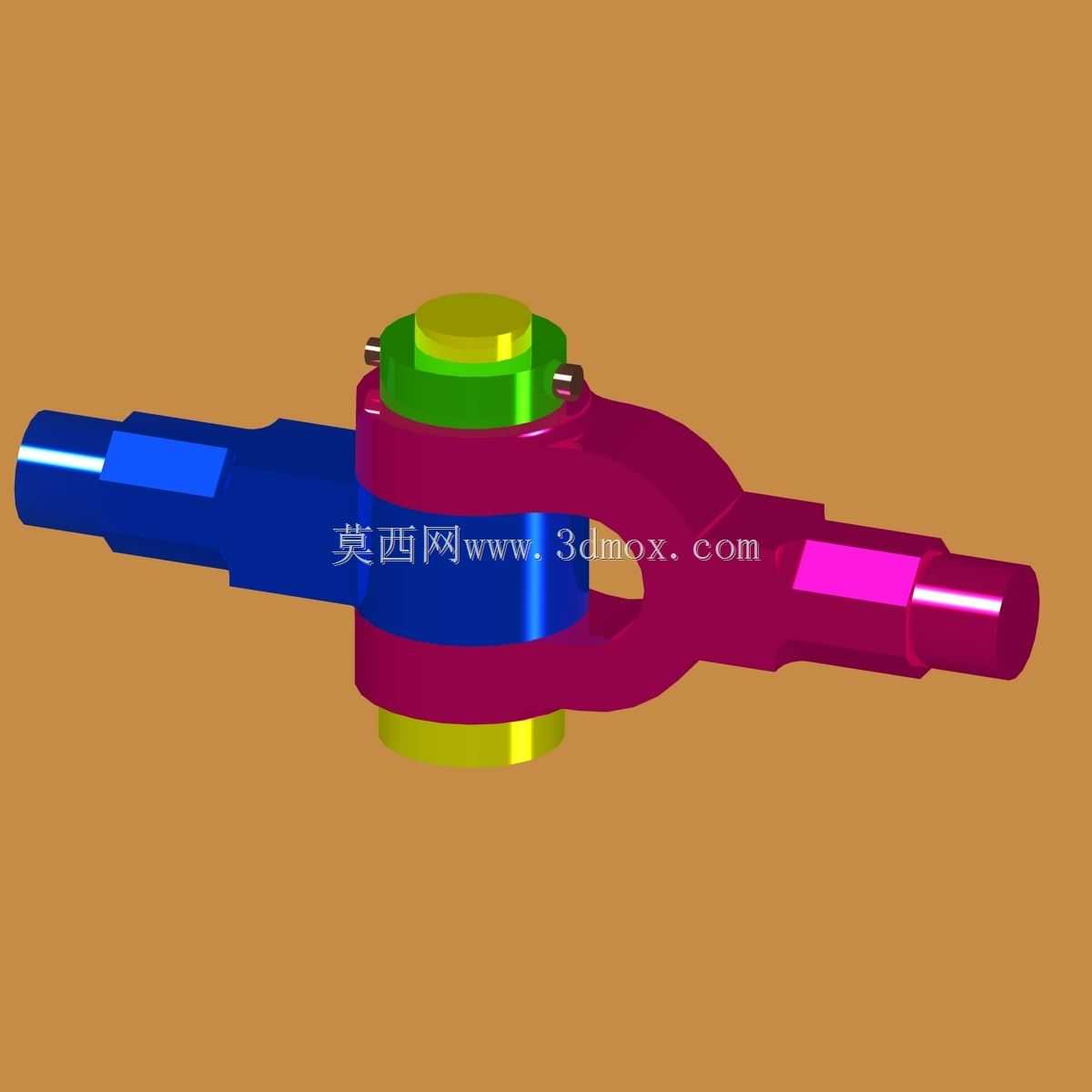

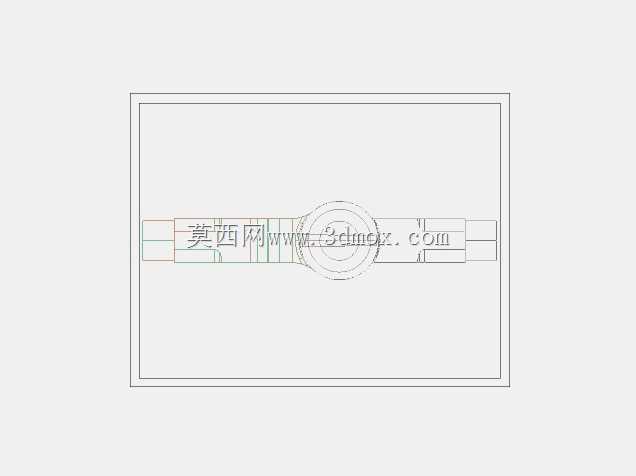

该铰接式传动连接关节，主要应用于各类需要实现两轴间角度偏移补偿、往复摆动传动的机械系统场景，常见于轻工机械的连杆传动机构、小型工程机械的操纵联动结构、自动化设备的摆臂连接部位，可在两连接轴存在一定安装同轴度偏差、工作中需要相对小角度摆动的工况下稳定传递扭矩与轴向拉力，避免刚性连接带来的应力集中问题，有效延长整套传动链路的使用寿命。从功能特性来看，该关节采用分体式铰接结构，中间的铰接销轴配合两侧的叉形接头与轴端连接头，既可以实现周向的扭矩传递，又能允许两个连接端围绕销轴轴线做小范围的角度摆动，销轴两端设置的限位端盖结构可防止销轴在工作过程中出现轴向窜动，同时端盖与接头接触面的贴合设计能阻挡外界粉尘、碎屑进入铰接摩擦面，降低铰接部位的磨损速率。在设计思路上，该结构优先考虑了装拆便捷性与受力合理性，叉形接头的叉臂间距与中间连接套的宽度做了精准匹配，保证铰接转动时无卡滞、无多余旷量；两侧的轴端连接头采用阶梯轴结构，可适配不同孔径的传动杆件安装，轴端的定位结构可通过紧固件实现与外接杆件的可靠锁紧，避免传动过程中出现松脱。从外形尺寸与安装边界来看，该关节整体沿轴向的总长度适配常规小型传动机构的安装空间，铰接部位的最大外径满足周边部件的避让要求，两侧轴头的直径与长度符合通用传动杆件的连接尺寸规范，安装时无需对周边配套结构做额外改造，可直接替换同规格的刚性连接接头，铰接转动的角度范围覆盖常规连杆传动的摆动需求，销轴部位的摩擦面预留了润滑介质存储空间，可在长期运行中保持铰接转动的顺畅性，整体结构受力均匀，在额定载荷下不会出现局部应力过载的问题，适配多类中小载荷的机械传动连接场景。
