内燃机铰接连杆传动结构三维设计

这款铰接连杆结构是内燃机动力传输系统中的核心受力部件，主要应用于往复式动力机械的运动转换场景，能够将活塞的往复直线运动平稳转化为曲轴的旋转运动，是汽油发动机、柴油发动机以及部分往复式压缩机、冲压设备中不可或缺的传动构件。在实际设备运行过程中，连杆需要持续承受活塞传递的爆发压力冲击，同时还要应对往复运动产生的惯性力载荷，因此其结构设计直接决定了动力设备的运行可靠性与服役寿命。

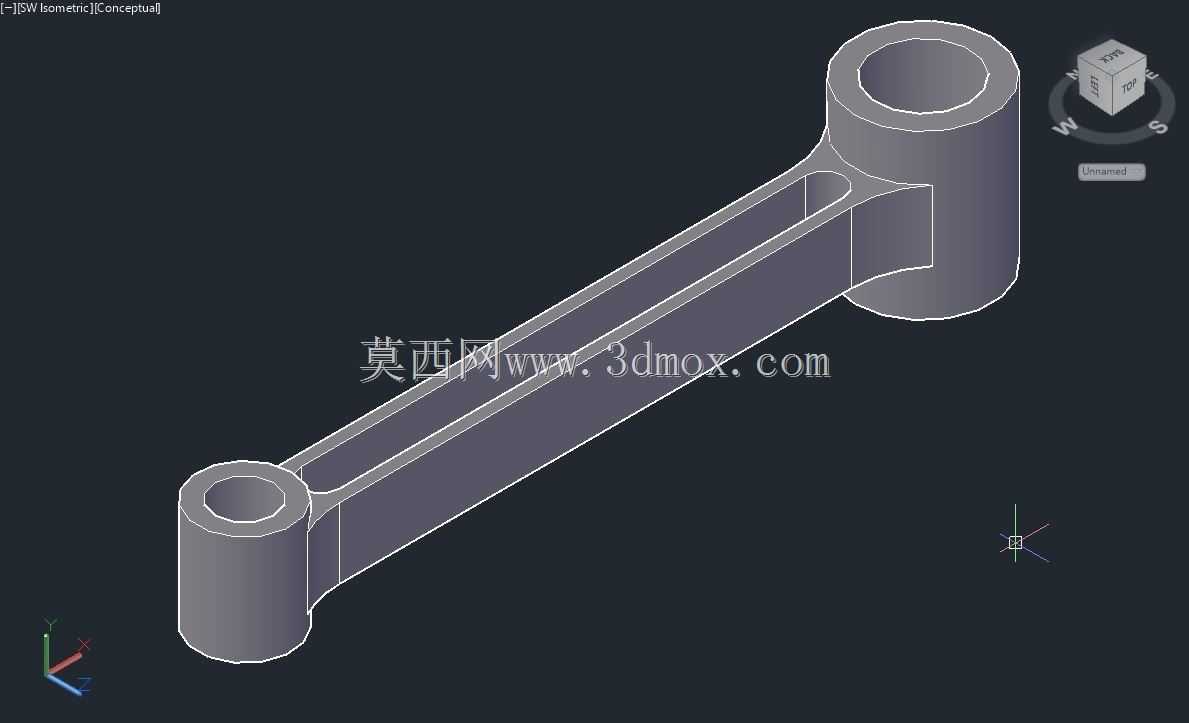

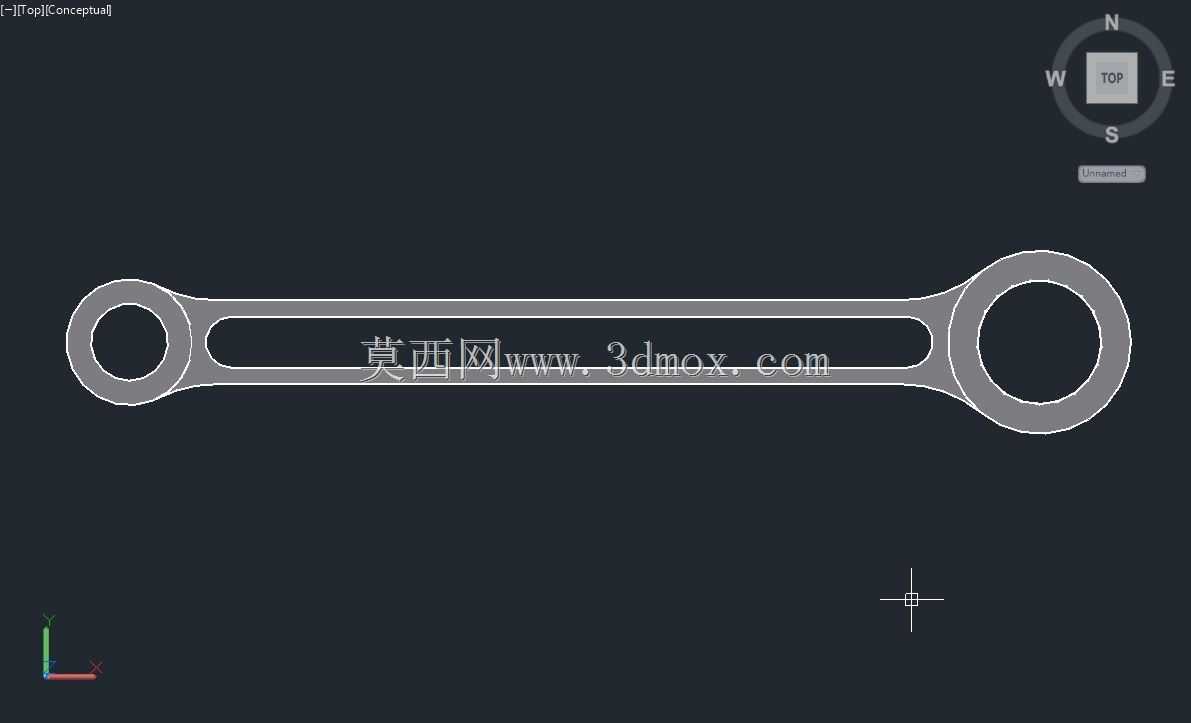

从功能特性来看，该连杆采用两端带孔的长杆式铰接结构，大端孔用于与曲轴曲柄销配合连接，小端孔通过活塞销与活塞组件铰接，杆身采用工字形截面设计，在保证整体结构强度与抗弯曲、抗扭转性能的前提下，尽可能降低了构件自身重量，有效减少了高速往复运动过程中产生的惯性载荷，降低了曲轴与轴承部位的工作负荷。两端的铰接孔均设计有足够的配合长度，能够保证铰接副的接触面积均匀，避免局部应力集中导致的磨损或变形问题，杆身与两端环座的过渡位置采用大圆弧平滑过渡，消除了应力集中隐患，能够更好地承受交变载荷的长期冲击。

在设计思路上，该结构充分考虑了动力传动场景的实际受力特点，整体采用对称式布局，保证运动过程中质量分布均匀，避免高速运转时产生额外的偏心力矩。两端铰接孔的同轴度、圆柱度均按照高精度传动配合要求设计，能够保证与活塞销、曲柄销的装配精度，减少运转过程中的异常磨损与振动噪音。从安装边界来看，该连杆的大端孔径、小端孔径以及中心距尺寸均匹配常规小排量内燃机的安装空间要求，杆身的外部轮廓不会与曲轴箱内壁、活塞裙部等周边部件发生运动干涉，能够直接适配对应型号的内燃机装配需求，无需额外进行结构修改。在实际应用中，这类连杆通常采用合金钢、铝合金或者球墨铸铁材料制造，根据不同的动力输出需求选择对应材质，钢制连杆多用于高负荷的柴油动力设备，铝合金连杆则多用于高转速的轻量化汽油发动机，能够满足不同场景下的强度与重量要求。
