手动托盘车碰撞冲击缓冲防护结构

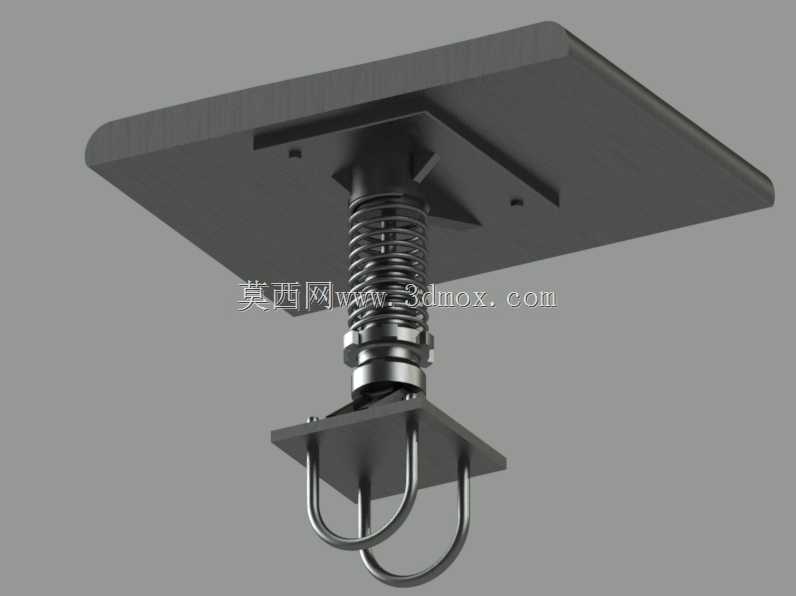

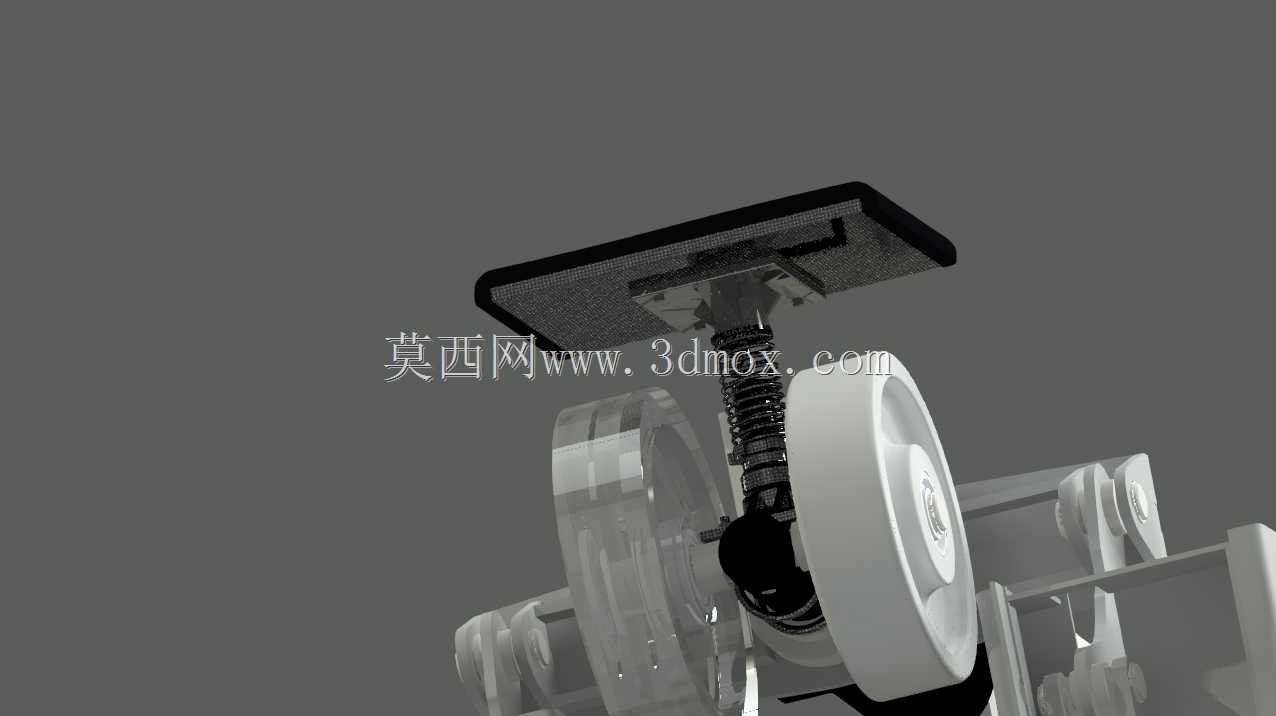

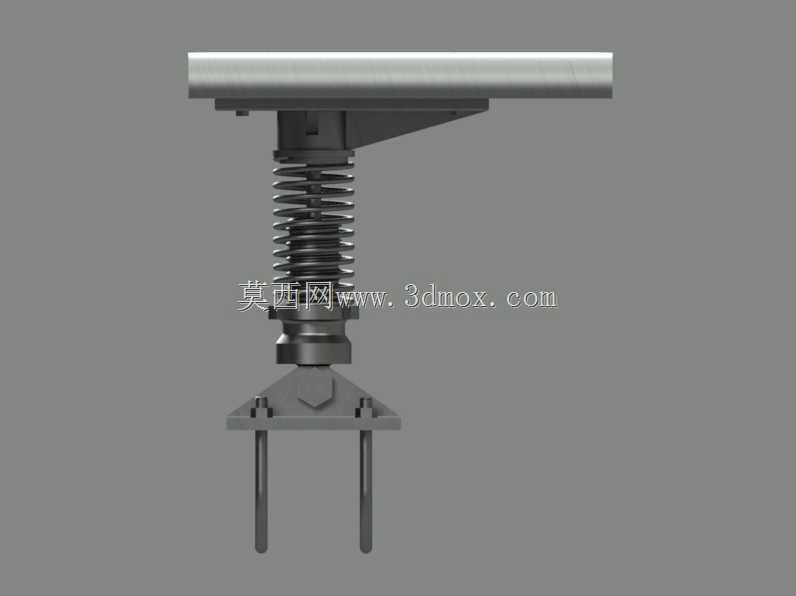

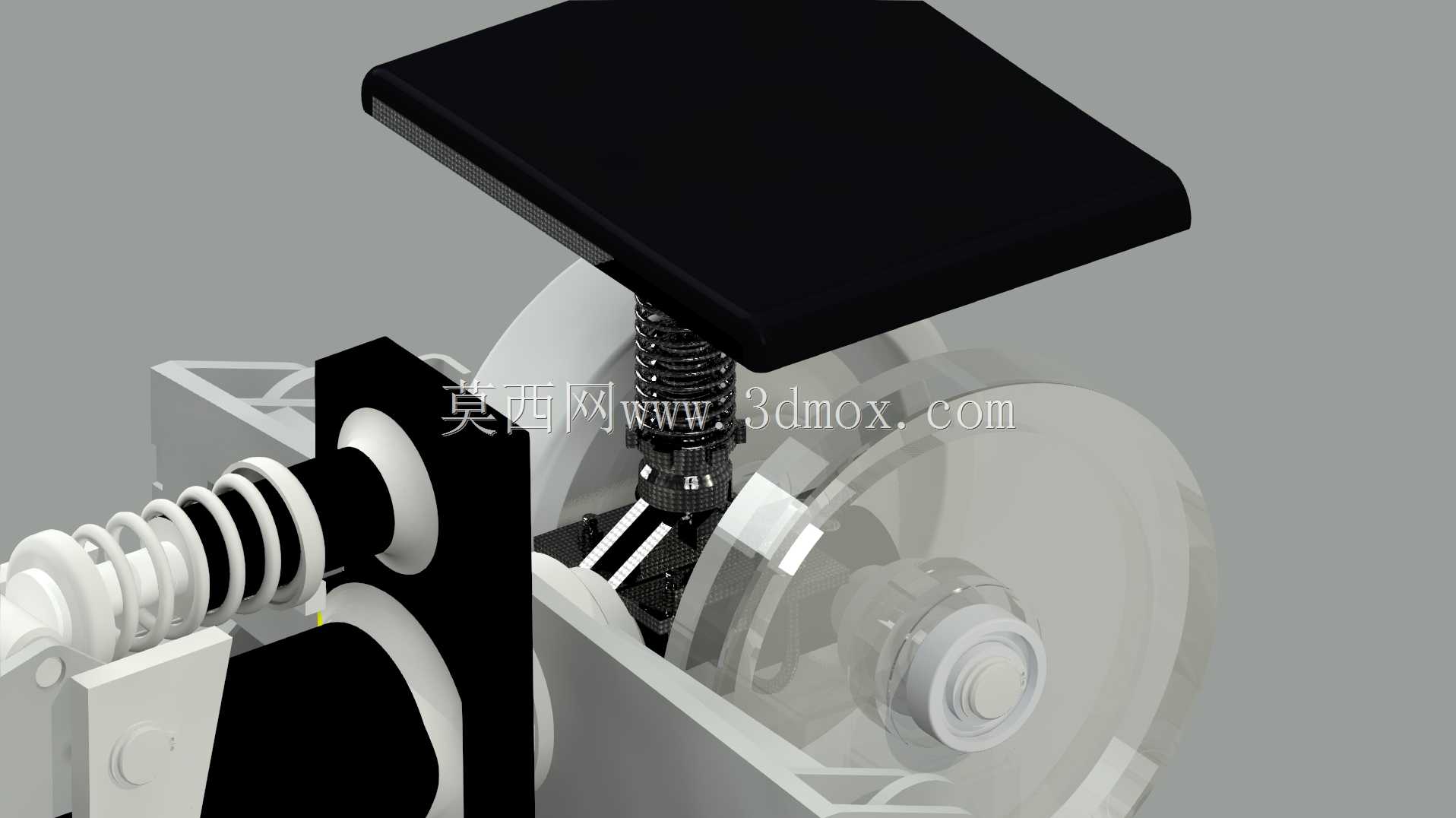

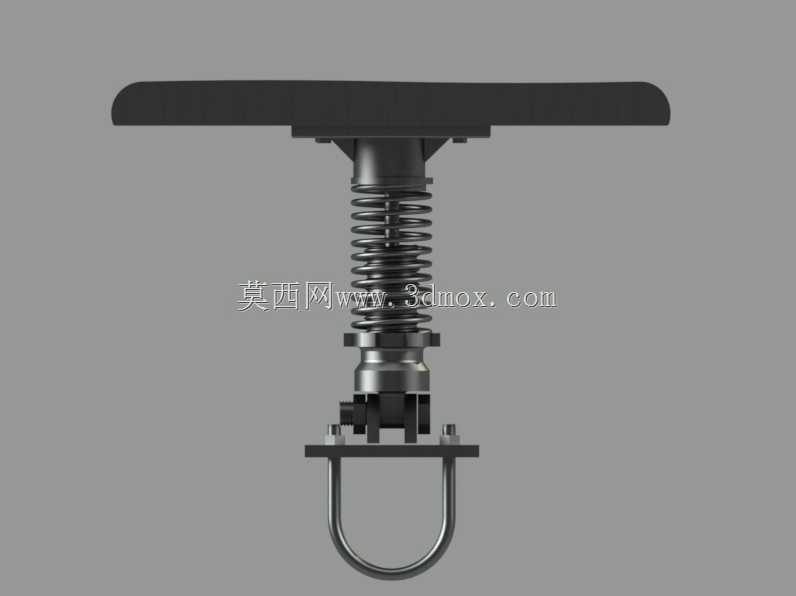

该结构主要应用于仓储物流场内作业的手动托盘搬运车前端作业区域，适配厂区、仓储中心、商超后场等高频次短距离托盘转运场景，解决手动托盘车在推行过程中因视线遮挡、操作力度把控不当、转弯半径受限等问题引发的刚性碰撞风险，避免碰撞产生的冲击力直接传递至托盘货物与车体主结构，降低货损概率与车体结构疲劳损伤，同时减少碰撞反弹对操作人员的反冲伤害，提升场内搬运作业的安全系数。该结构核心功能为多级冲击缓冲吸能，第一级采用圆柱螺旋压缩弹簧作为主吸能部件，弹簧沿碰撞受力方向同轴布置，当发生正面碰撞时，弹簧率先受力产生线性压缩形变，将瞬时刚性冲击转化为渐变式弹性阻力，逐级耗散冲击动能，避免冲击力瞬间达到峰值；第二级设置橡胶材质缓冲垫，布置于弹簧压缩行程末端与车体安装基座之间，当弹簧压缩至设计极限行程时，橡胶垫承接剩余冲击载荷，通过自身高分子材料的阻尼特性吸收残余震动，同时避免金属部件之间发生刚性硬接触，消除碰撞异响与金属磕碰损伤；第三级设置加宽接触钢板作为碰撞接触端，相比传统托盘车窄边金属车架前端，接触面积提升三倍以上，碰撞时可将集中点载荷分散为面载荷，避免碰撞时因局部压强过大戳损货物外包装、卡入托盘缝隙引发侧翻，同时钢板边缘做圆角钝化处理，剐蹭时不会勾扯货物缠绕膜或划伤仓储设施。设计过程中围绕手动托盘车的现有安装边界做适配性布局，整体结构采用外挂式安装逻辑，无需改动托盘车原有车架主体结构，安装基座通过螺栓紧固于车架前端预留孔位，整体外伸尺寸控制在合理范围，不会额外增加车体总长度影响托盘车在窄通道内的转弯通行能力，宽度方向与车架前端齐平，不会超出车体原有轮廓影响托盘对位作业；弹簧选型匹配手动托盘车额定载重下的推行碰撞动能，预压缩量设置合理，正常推行过程中不会因路面颠簸产生误触发，仅在碰撞力度达到安全阈值时启动缓冲行程，橡胶垫的硬度与厚度经过匹配调校，既保证足够的缓冲吸能能力，又不会因过软导致缓冲行程过大影响结构支撑性，接触钢板采用耐磨钢材制作，表面做防锈处理，可承受日常作业中频繁的剐蹭与碰撞，长期使用不易变形损坏。结构整体采用模块化设计，各部件拆分便捷，弹簧、橡胶垫等易损件可单独更换，后期维护成本低廉，适配市面上多数主流规格的手动托盘车加装使用，可有效提升场内搬运作业的本质安全水平，降低作业过程中的意外损耗。
