摩托古兹飞轮离合器组装专用工装

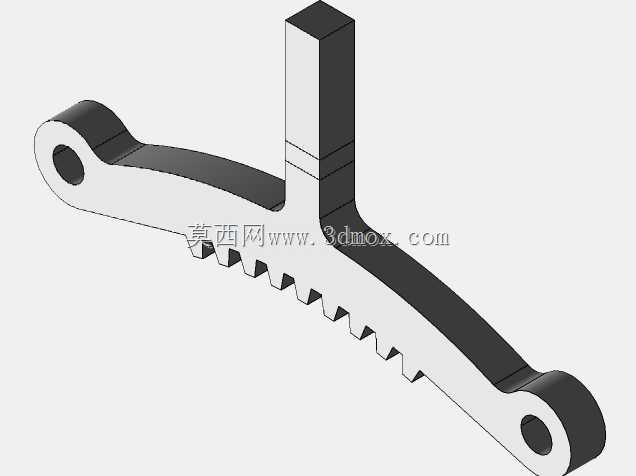

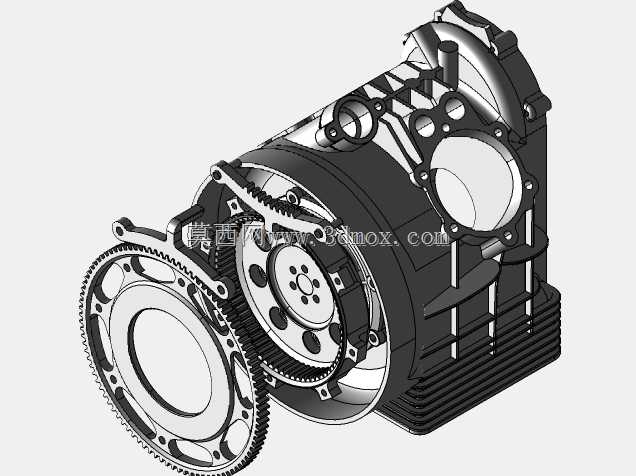

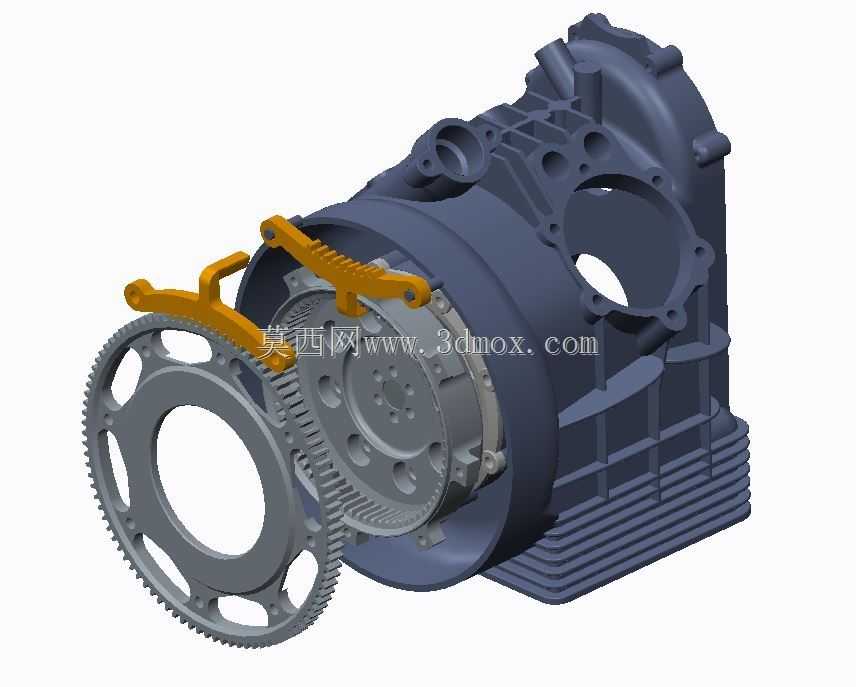

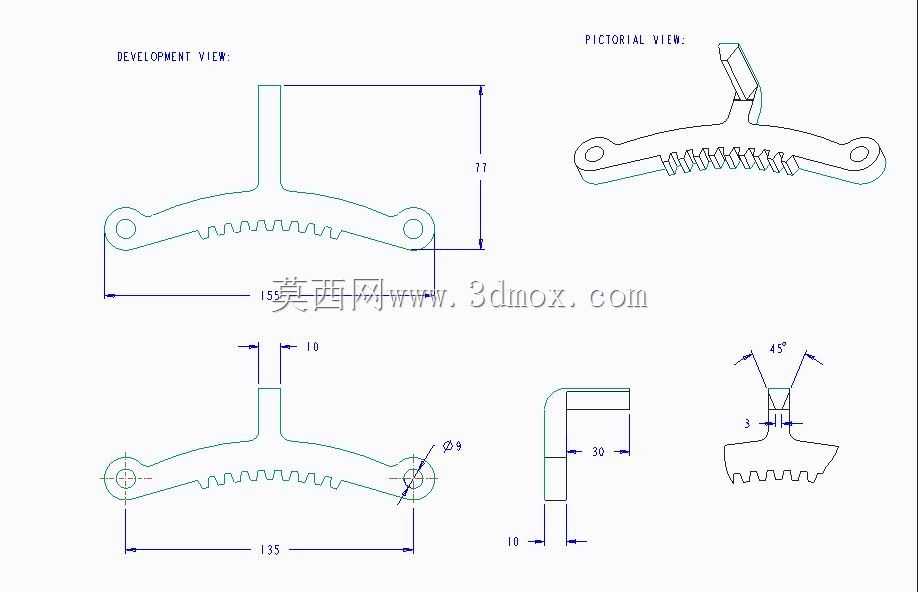

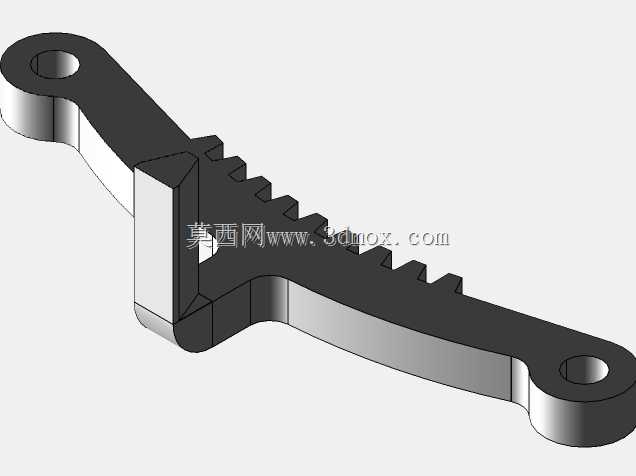

这款工装主要应用于大排量V型双缸摩托的动力总成维修与组装场景，针对横置V缸机型曲轴箱与传动端的特殊布局设计，解决飞轮、离合器总成装配过程中齿圈对位偏差、部件同轴度不足、压紧受力不均的常见问题，是摩托维修门店、动力总成改装工作室开展大排量复古机型整备作业的核心辅助工装。在实际维修作业中，飞轮与离合器总成的装配精度直接影响动力输出的平顺性，若装配时齿圈与启动电机齿轮啮合间隙不当，会出现启动打齿、怠速异响的故障；若离合器压盘与飞轮端面平行度超差，会引发离合器打滑、分离不彻底、换挡顿挫的问题，传统装配依靠人工托举对位，很难保证各部件的同轴度与安装精度，这款工装正是为解决这类装配痛点开发。从功能特性来看，工装主体采用与曲轴箱安装端完全匹配的定位结构，可直接固定在曲轴箱对应安装位，无需额外打孔或改装箱体结构，其上设置的齿圈定位卡槽可精准卡住飞轮齿圈的对应齿位，保证飞轮与曲轴输出端的相位完全对齐，避免点火正时偏差；配套的橙色压臂结构可均匀施加压紧力，引导离合器压盘平稳贴合飞轮端面，保证压盘各连接点受力一致，不会出现局部压合过紧导致的离合器片变形问题。设计过程中，首先完成了曲轴箱安装端面的安装孔位、定位止口尺寸的逆向拟合，保证工装的安装基准与原厂曲轴箱的加工基准完全重合，所有定位面的公差控制在0.02mm以内，避免工装本身的安装误差影响装配精度；齿圈定位结构参考了启动马达齿轮的啮合参数，卡槽的齿形与飞轮齿圈完全适配，装配时可直接卡入齿槽完成周向定位，无需反复调整齿圈角度；压臂的力臂长度经过反复测算，保证手动操作时施加的压紧力刚好达到离合器装配所需的压力值，不会因压力过大导致飞轮轴承或离合器片受损。从安装边界来看，工装整体轮廓完全避让曲轴箱的散热鳍片、油道接口、传感器安装位，安装后不会与箱体周边的附属部件产生干涉，适配对应机型的所有年款曲轴箱结构，无需针对不同批次的箱体做调整；工装的定位销直径与曲轴箱原厂安装孔完全匹配，插入后无旷量，保证装配过程中工装不会出现偏移；压臂的活动行程覆盖离合器总成从初定位到完全压合的全部行程，操作时无需反复拆卸工装即可完成整个飞轮离合器总成的组装作业，大幅降低装配难度，缩短维修工时，同时避免人工装配带来的精度误差，提升动力总成组装后的运行稳定性。
