多色拼接C型铰接式机械构件

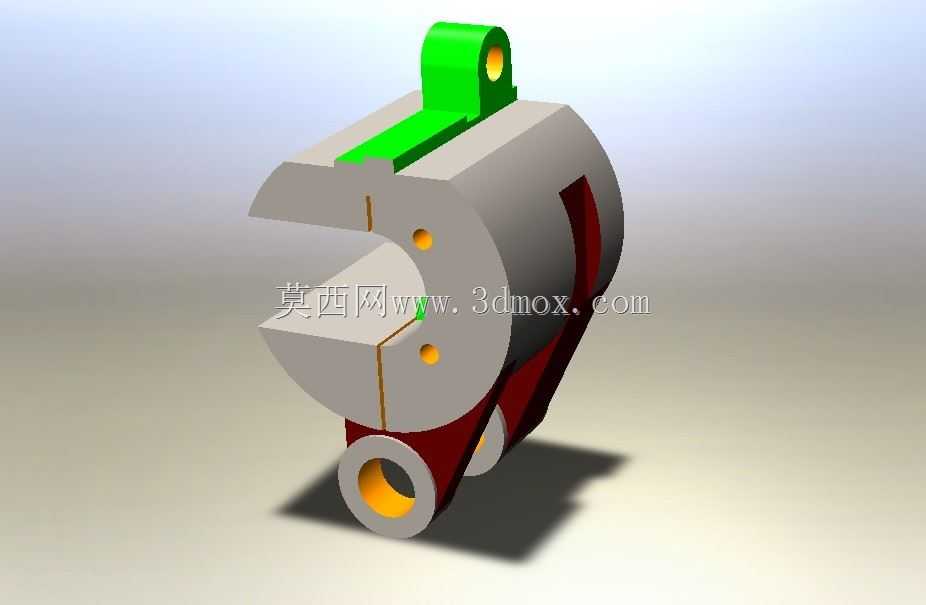

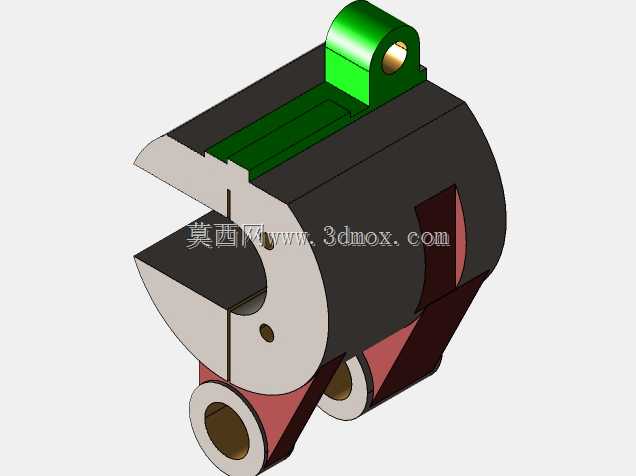

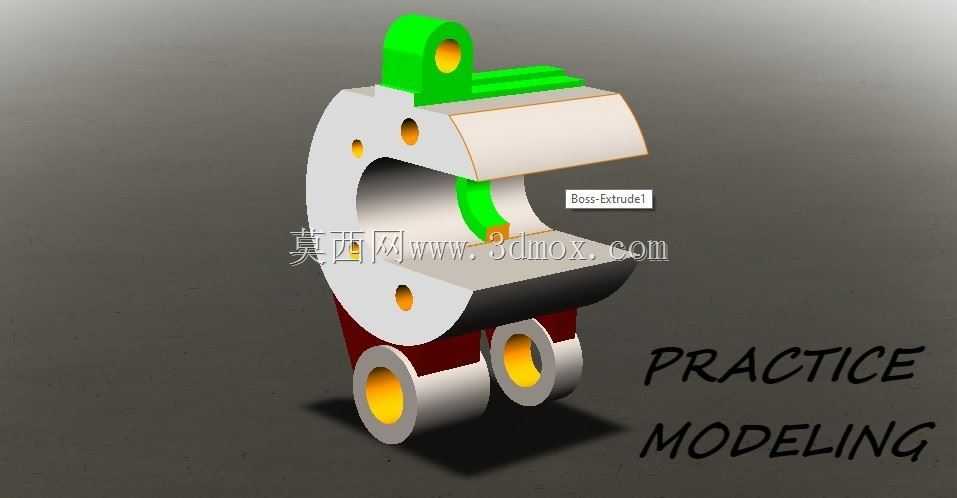

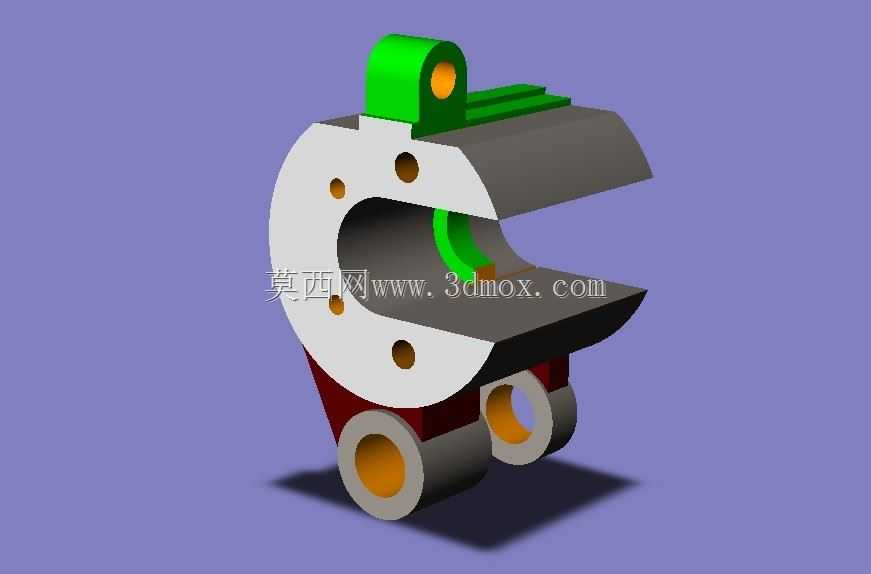

该构件属于通用机械领域的铰接式支撑连接部件，主要应用于轻工自动化生产线的工位摆动机构、小型工装夹具的角度调节单元、以及检测设备的活动支撑端，可在低速往复摆动的工况下实现部件间的活动连接与载荷传递，适配需要小范围角度调整、同时承受径向与轴向复合载荷的装配场景。从结构设计来看，主体采用半开放C型框架结构，这种结构能够在保证自身结构刚度的前提下，为内部穿设的管线、联动杆件预留充足的活动空间，避免部件摆动过程中发生运动干涉；C型框架主体上均匀分布的三个径向通孔，用于穿设定位销或紧固螺栓，可实现构件与安装基座的多点固定，分散连接位置的应力集中，提升长期运行下的连接可靠性。构件顶部设置带铰接孔的绿色凸台支座，该支座为部件的核心活动连接端，铰接孔内可配套安装耐磨衬套，降低铰接销轴转动过程中的磨损量，延长部件的维护周期；凸台旁延伸的平板式凸缘，用于安装位置检测元件或行程触发挡块，可直接适配自动化设备的工位信号采集需求，无需额外加装安装支架。构件下部对称设置的两个带同轴孔的滚轮式支撑耳，可作为辅助支撑端配套安装导向滚轮，或是作为次级铰接点连接下级联动部件，实现多自由度的运动传递；支撑耳与C型主体之间设置的红色缓冲垫层，能够吸收部件启停、换向过程中产生的冲击载荷，降低振动向安装基座的传递，提升设备运行的平稳性。从安装边界来看，该构件整体轮廓紧凑，C型主体的圆弧外径适配常规直径40mm规格的安装座内孔，顶部铰接孔与下部支撑耳孔的中心距按照标准工装接口尺寸设计，可直接替换同规格的常规铰接支座，无需对原有设备的安装位进行二次加工；构件各连接孔的位置度公差控制在0.02mm以内，能够保证装配后铰接转动的同轴度，避免出现卡滞、偏磨等问题。设计过程中针对不同功能区域采用差异化的材质搭配思路，主体承载部分采用高强度结构钢材质保证结构强度，铰接接触区域预留衬套安装位适配耐磨材质，缓冲区域采用弹性减震材质吸收冲击，在控制整体重量的同时，兼顾了结构强度、耐磨性能与减震需求，能够满足轻工装配、检测、工装夹具等多场景下的活动连接使用需求。
