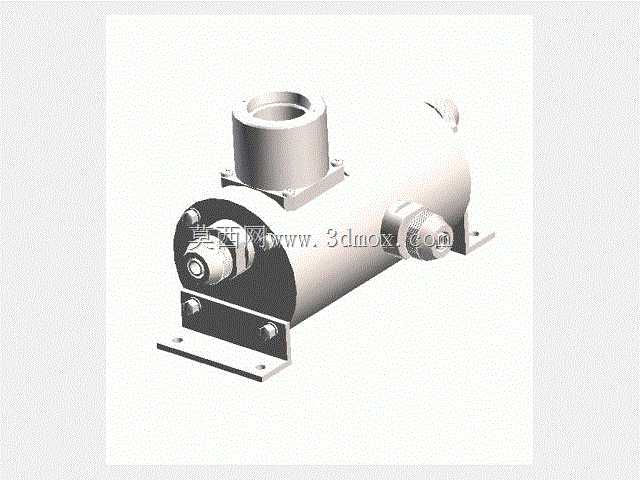

氯气真空转换装置工业级结构设计

这款氯气真空转换装置主要面向化工生产、特种气体充装、实验室气路系统等涉及氯气使用的场景，核心作用是在氯气钢瓶更换、气路维护作业时，通过真空抽吸的方式排尽管路内残留的氯气，避免有毒氯气外泄引发安全风险，同时保障管路内部无空气残留，防止氯气与水汽、空气接触发生腐蚀或纯度下降问题。从实际应用来看，该装置常安装在氯气供应管路的前端节点，紧邻钢瓶接驳位，日常供气状态下可保持气路通畅，需要更换钢瓶时，先切换至真空通路，将接驳段管路抽至指定真空度后再拆卸钢瓶，更换完成后再次抽真空排除新接驳段的空气，再切换至供气通路，全程保障气路密闭无泄漏。从功能特性来看，装置集成了通路切换阀体、真空接驳口、氯气通路接口、安装固定底座几个核心部分，主体采用卧式筒状结构，顶部设置垂直向上的主通路接口，可直接对接供气主管道，侧部分别设置真空抽吸接口与钢瓶接驳接口，各接口均采用法兰式连接结构，密封面做了防腐处理，适配氯气这类强腐蚀性介质的输送要求。设计过程中优先考虑了防腐性能与操作便捷性，主体外壳采用耐氯腐蚀的金属材质，内部流道做了平滑过渡处理，避免出现介质残留的死角，切换操作端设置在装置侧方，操作人员无需靠近管路接驳位即可完成通路切换，降低作业时的有毒气体接触风险。外形尺寸方面，装置整体采用卧式布局，底部安装底座预留了四个对称的固定安装孔，安装孔位间距适配常规化工气路支架的安装标准，整体长度控制在可容纳内部流道与切换阀芯的最小范围，顶部接口的高度与常规氯气钢瓶的减压阀出口高度匹配，无需额外加装过度转接管即可完成接驳，安装边界预留了足够的操作空间，侧方操作端周围无突出结构，方便操作人员连接真空管路与切换操作，各接口的连接尺寸符合化工管路的通用标准，可直接替换同类型的老旧转换装置，无需对现有管路进行大规模改造。装置底部的安装底座做了加厚处理，可承受管路连接时的扭力与日常运行中的轻微振动，避免长期使用后出现接口松动泄漏的问题，整体结构紧凑，没有多余的外露部件，可适应化工车间内相对复杂的安装环境，即使在有少量腐蚀性气体飘散的场景下也能长期稳定运行。
