多轮组拖车支撑滚轮底座结构设计

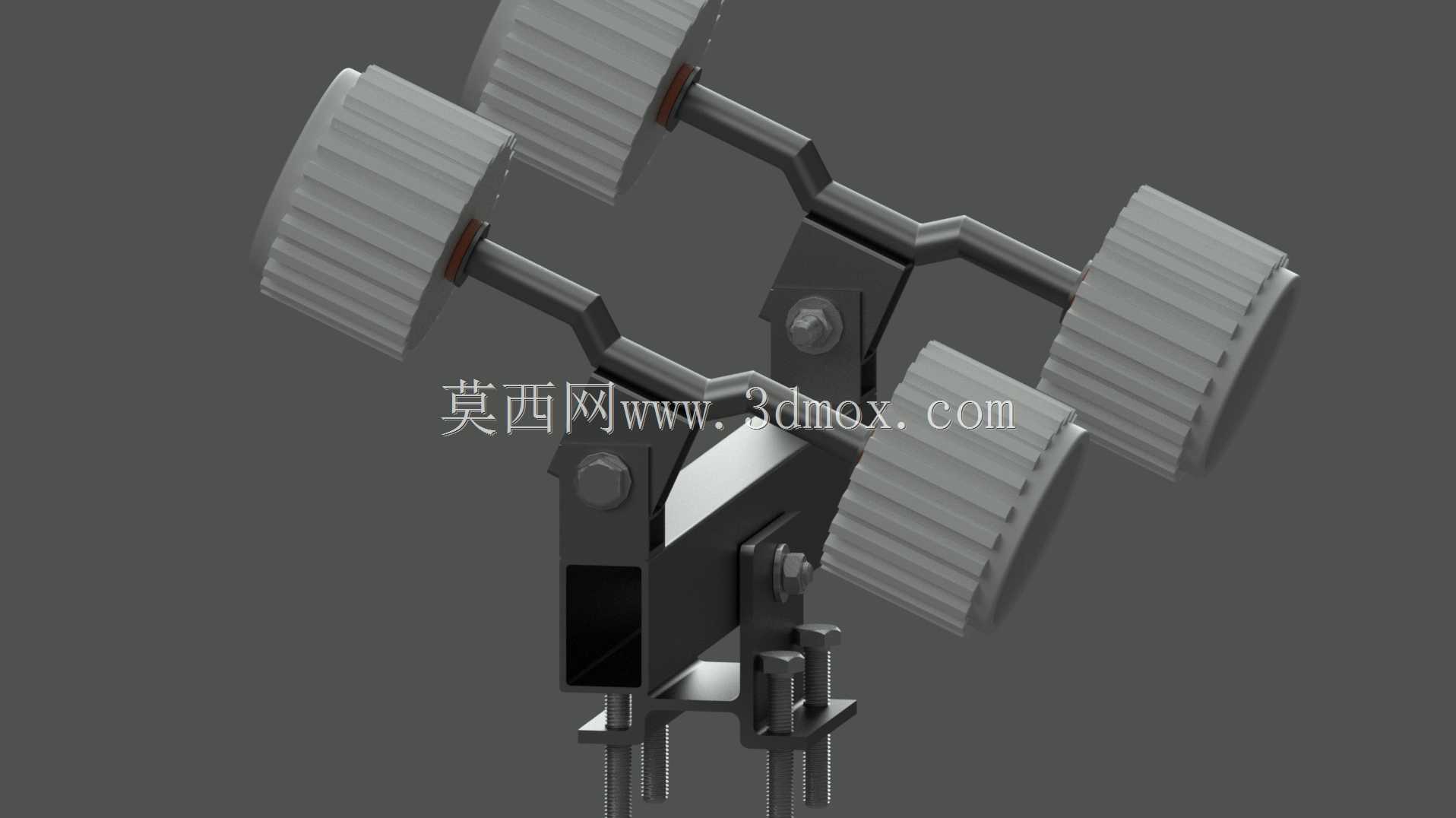

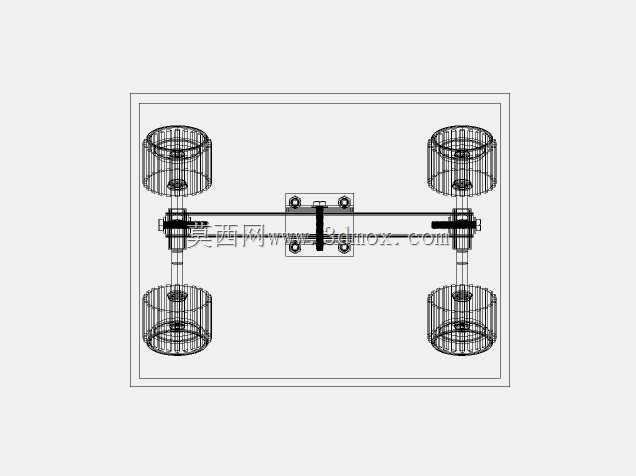

该滚轮底座主要应用于厂区物料转运拖车、车间周转小车、轻型牵引挂车的底部支撑场景，在短距离物料转运、生产线工位间工件流转、仓储区域货物拖运等工况下承担承载与移动导向功能，可适配多种平板式拖车、工装小车的底部安装需求，替代传统固定支撑结构，降低拖车移动时的摩擦阻力，同时在非牵引状态下为车体提供稳定的多点支撑，避免车体倾斜或侧翻。该产品采用四滚轮对称布局设计，四个带防滑齿纹的滚轮分别通过弯折式支撑臂连接至中部主安装座，支撑臂采用等强度弯折结构，既保证足够的承载刚度，又能在滚轮受地面冲击时提供微量形变缓冲，减少硬连接带来的结构应力集中。中部主安装座采用方管与板材焊接成型的结构，下部设置可调节式夹装固定组件，通过螺栓锁紧结构可快速将整个底座夹持固定在拖车底部的方管横梁上，无需在原有车体上额外打孔焊接，适配不同壁厚的矩形横梁安装需求，安装边界可覆盖常规30mm至80mm边长的方型横梁，整体安装高度可通过下部调节螺栓进行微调，适配不同离地间隙的拖车底盘。滚轮表面设计有轴向防滑齿纹，在水泥地面、环氧地坪、钢板地面等常见厂区路面上均可提供足够的抓附力，避免滚轮打滑空转，滚轮与支撑臂之间采用耐磨衬套连接，转动阻力小且长期使用不易出现卡滞。设计过程中重点考量了受力分布合理性，四个滚轮呈对称十字布局，承载时每个滚轮承受的载荷均匀分配，避免单轮过载导致的结构损坏，支撑臂的弯折角度经过反复校核，保证滚轮在接触地面时始终保持轮面水平贴合，不会出现偏磨现象。主安装座上的连接螺栓均采用防松设计，在频繁移动产生振动的工况下也不会出现连接松动，整体结构兼顾了承载能力、安装便捷性与使用耐久性，可满足日常1吨以内轻型拖车的支撑移动需求，在需要频繁调整停靠位置的工装小车场景下，该结构可大幅降低推移车体所需的人力，同时避免传统固定脚轮转向不灵活的问题，在直线拖行时可保持稳定的行进方向，减少侧向偏移。
