红色异形安装固定端盖结构设计

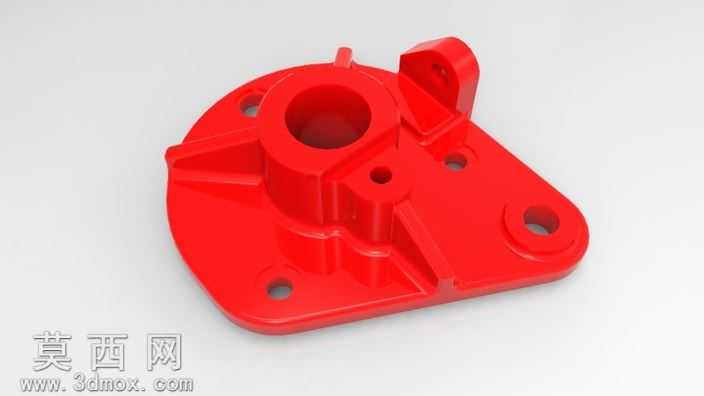

本作品为异形安装固定端盖的三维设计成果，建模阶段依托参数化三维设计软件完成全流程构建，首先以基准平面为定位基础，绘制主体安装板的不规则轮廓草图，通过拉伸命令生成基板的基础实体，基板边缘做了平滑圆角过渡处理，避免应力集中问题。主体中部的凸台结构采用同轴心定位方式，先绘制凸台外圆与中心通孔的截面轮廓，通过双向拉伸生成带中心通孔的柱状凸台，凸台与基板衔接处设计了三角加强筋结构，筋条沿凸台周向均匀分布，通过筋特征命令快速生成，有效提升凸台与基板的连接强度，降低受力形变风险。基板上分布的多个安装孔采用孔特征命令逐一构建，根据安装定位需求区分了通孔与沉头孔的规格，每个孔位都与基板上的定位凸点做同轴心配合，保证后续装配的对位精度。基板侧方延伸的带孔凸耳结构，通过单独绘制草图后与主体做合并实体操作，凸耳上的铰接孔做了内壁光滑处理，满足铰接转动的配合要求。材质与渲染阶段，为模型赋予了亮红色工程塑料材质，调整材质的粗糙度、反光度参数模拟玻纤增强尼龙的表面质感，添加了柔和的环境光与定向光源，多角度打光凸显零件的结构轮廓与曲面过渡细节，渲染输出的效果图清晰展现了各结构的位置关系与形态特征。设计思路上，该端盖兼顾了中部轴类零件的套接定位、基板与安装基面的多点固定、侧方凸耳与联动部件的铰接连接三类功能，在保证结构强度的前提下尽可能优化了零件体积，去除了非受力区域的多余材料，各安装孔位的位置经过装配干涉校验，避免与配套连接件发生装配冲突，整体结构紧凑，可直接用于机械传动部位的端盖固定场景，适配多种小型机械设备的端部防护与连接需求。
