直角法兰安装式液压泵泵体结构

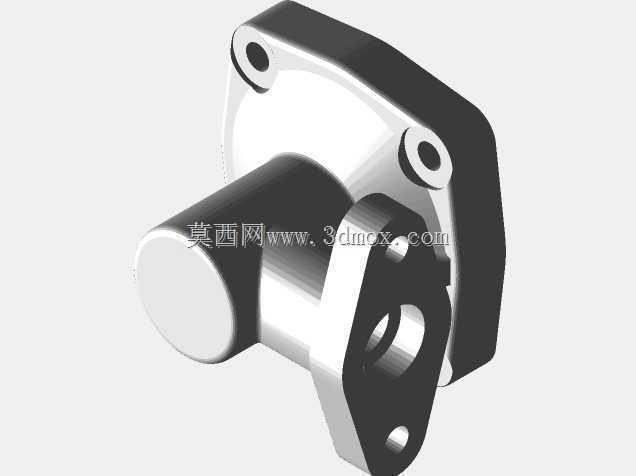

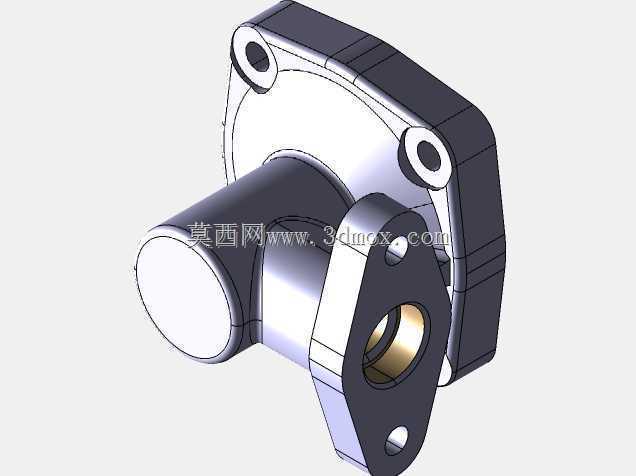

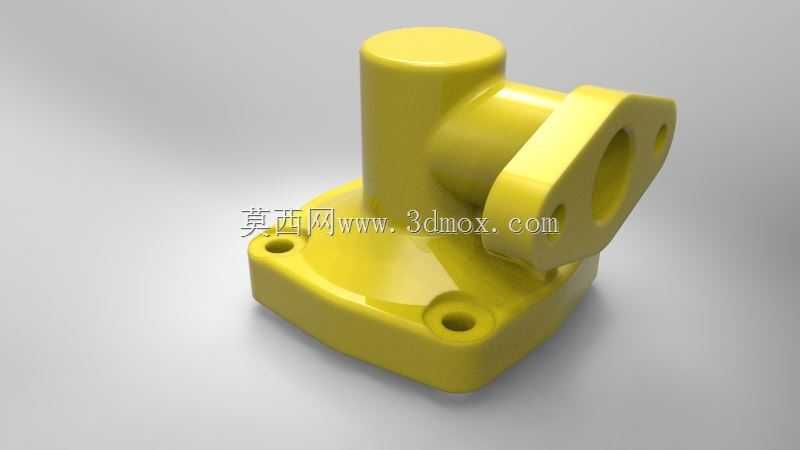

　　这款泵体是容积式液压泵的核心承载壳体，在中小型液压站、工程机械液压系统、机床静压供油回路中都能见到同结构产品的应用，主要承担容腔密封、油路导向、零部件定位、外部安装固定的多重作用，是泵类产品中决定装配精度与运行可靠性的基础结构件。从实际使用场景来看，这类带侧置法兰接口、底部方形安装座的泵体，多适配齿轮泵或者小型柱塞泵的布局，侧部的法兰接口用于对接系统出油管路，底部的方形安装座通过四个角的螺栓孔固定在泵架或者油箱顶面，上方的圆柱凸台内部用于安装泵的轴封组件与轴承定位结构，能承受泵运行过程中产生的径向力与轴向压力波动。设计过程中首先要匹配内部核心零件的安装边界，底部安装座的四个沉头孔位置需要和通用安装支架的孔位对齐，孔距公差控制在±0.

　　1mm以内，避免安装时出现强制装配导致的壳体应力集中；侧部的法兰端面平面度要求达到0.02mm，安装密封件后能保证高压油液不会从结合面渗漏，法兰上的两个通孔用于穿装连接螺栓，锁紧时的受力方向要和法兰本体的加强筋走向一致，避免长期受交变压力出现法兰断裂的问题。壳体内部的流道采用直角转向布局，进油侧从底部或者侧方接入后，通过内部平滑过渡的腔道将油液导向齿轮或者柱塞的工作容腔，流道转角处做了R3以上的圆角过渡，减少油液转向时的紊流与压力损失，同时避免长期油液冲刷导致的局部气蚀问题。上方的圆柱凸台外径和同轴度需要和轴承外圈的安装公差匹配，凸台端面的密封槽尺寸适配标准O型圈，能防止外界灰尘进入泵体内部，同时避免内部油液顺着传动轴向外渗漏。

　　从安装边界来看，底部方形座的边长尺寸适配常规10-20ml/r排量泵的安装规格，整体高度不会超过同排量泵的通用安装空间，侧部法兰的突出长度控制在管路安装所需的最小尺寸，避免在紧凑的液压站布局中和其他阀件、管路产生干涉。壳体的壁厚设计经过强度校核，在额定16MPa工作压力下，壳体的最大变形量不超过0.05mm，既能满足高压工况的强度要求，又不会因为壁厚过大导致整体重量超标，适合批量铸造生产。实际装配时，泵体内部需要先清理流道内的铸造残留砂粒，各个安装端面的毛刺要打磨干净，轴承安装孔的表面粗糙度达到Ra1.6才能保证轴承外圈的配合精度，侧部法兰的密封面不能有磕碰划伤，否则安装后会出现渗漏问题。

　　这类结构的泵体在液压系统中属于通用性较强的承载部件，只要内部核心零件的尺寸匹配，就能适配不同压力等级的供油需求，在小型液压设备、润滑系统、冷却循环回路中都可以通过调整局部尺寸来适配不同的流量要求，结构的工艺性较好，适合采用压铸或者砂型铸造批量生产，后续加工工序集中在安装端面、轴承孔、法兰密封面、螺栓孔几个位置，加工难度适中，成品率较高。在设备维护过程中，这类泵体的常见失效形式主要是法兰密封面磕碰划伤、安装螺栓孔滑牙、轴承孔磨损，只要在安装时注意对中、不要超扭矩锁紧螺栓，定期更换轴封，就能保证较长的使用寿命。
