壁装式物料提取输送支撑装置

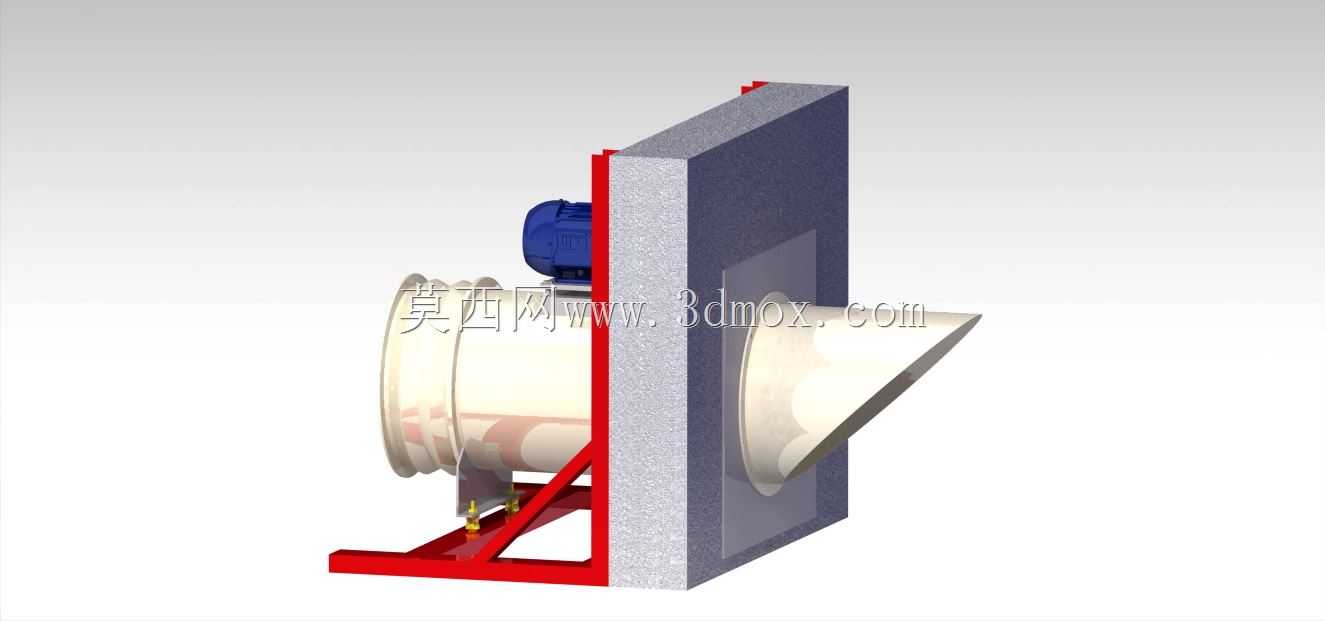

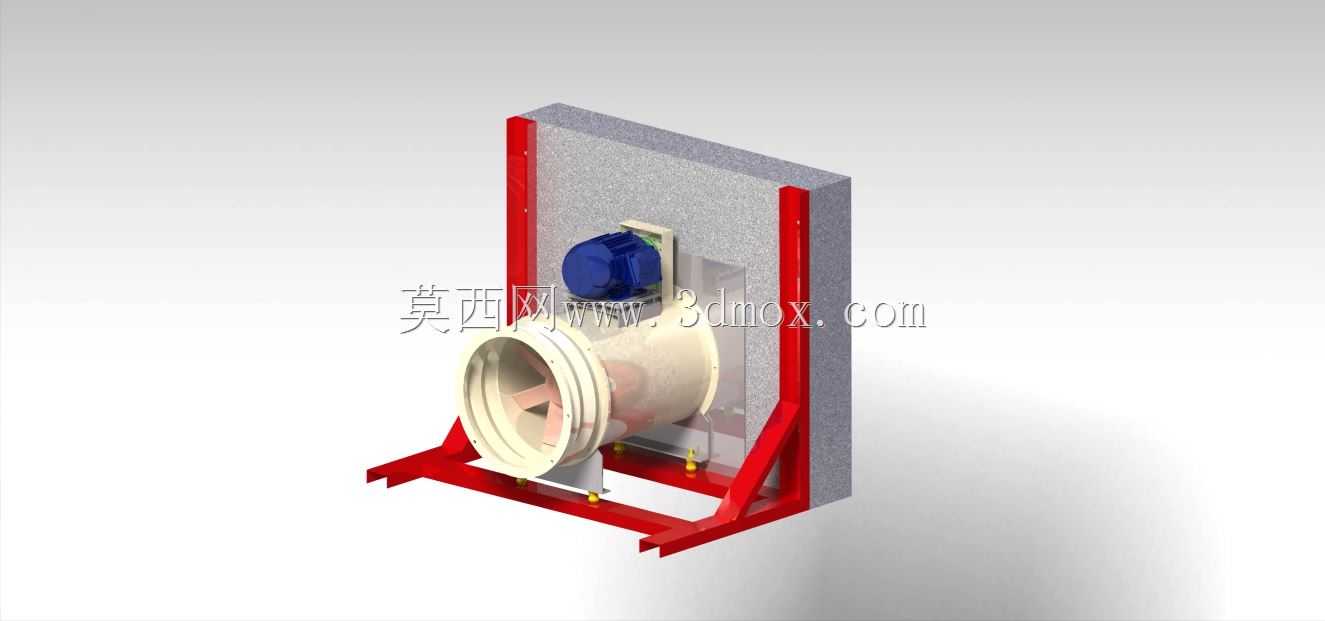

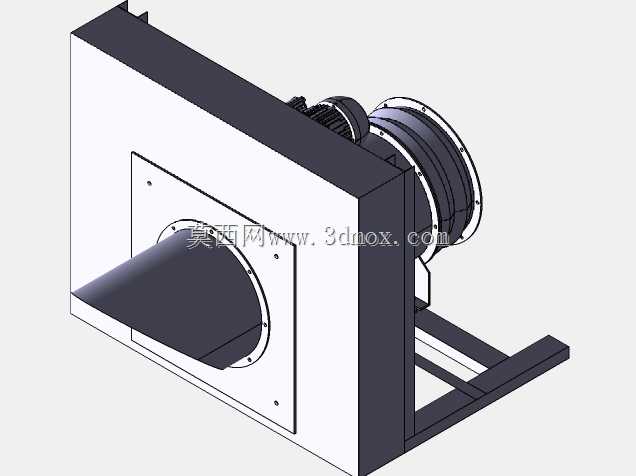

该壁装式物料提取输送支撑装置，主要应用于工业生产车间的墙面工位物料定向输送、局部区域通风换气、轻质颗粒物料负压提取场景，常见于粮食加工车间的散料抽吸、涂装车间的漆雾定向排出、小型加工工位的焊烟收集等作业环节，可依托建筑墙体完成固定安装，无需占用地面作业空间，适配空间局促的生产工位布局需求。设备核心功能为通过内置的动力叶轮产生定向气流，实现气态介质或轻质固态物料的定向导流输送，配套的支撑结构可将主机与墙体牢固连接，抵消设备运行过程中产生的振动载荷，保证长期运行的结构稳定性。从设计思路来看，整体采用主机与安装支架分体组合的结构逻辑，安装侧的立式支撑板可贴合建筑墙体完成锚固，底部的三角支撑机架采用斜撑加强结构，可承载主机运行时的静载荷与动载荷，避免长期运行出现支架变形、连接松动的问题；主机筒体采用直筒加锥形导流口的结构设计，出口侧的锥形导流结构可缩小气流导出截面，提升出口端的气流流速，增强物料或气流的定向输送距离，入口侧的扩口结构可增大抽吸覆盖范围，提升提取作业的有效作用面积；动力单元布置在筒体侧上方，通过传动结构与筒体内的叶轮连接，避免动力单元直接接触输送介质，降低介质中的粉尘、颗粒对动力部件的磨损，延长设备的维护周期。外形尺寸方面，整体安装边界贴合墙面布局，支撑板的尺寸适配常规工业墙体的锚固点位间距，底部支架的横向伸出长度控制在合理范围，避免过度占用工位通行空间，设备的整体重心靠近墙面安装侧，可降低锚固点的受力载荷，提升安装后的结构安全性；筒体的轴线与墙面保持垂直，可保证气流或物料沿垂直墙面的方向定向输送，减少输送过程中的紊流损耗，提升作业效率。安装过程中可先将立式支撑板与墙体完成锚固，再将主机筒体与支撑机架、支撑板完成螺栓连接，最后对接动力单元的线路即可完成部署，后期维护时可单独拆卸主机筒体进行叶轮清理、部件更换，无需拆除整体支撑结构，降低后期运维的作业难度。
