建筑机电管线综合排布三维管槽设计

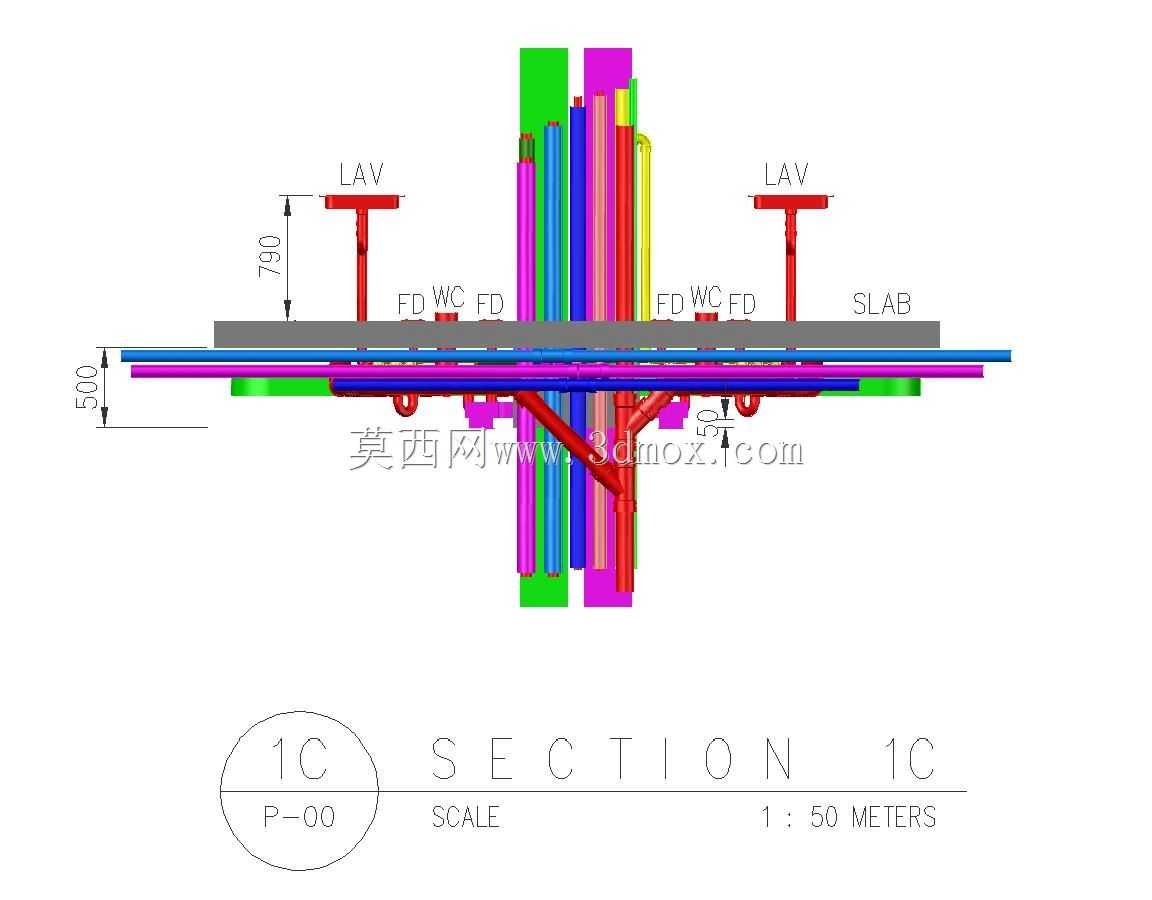

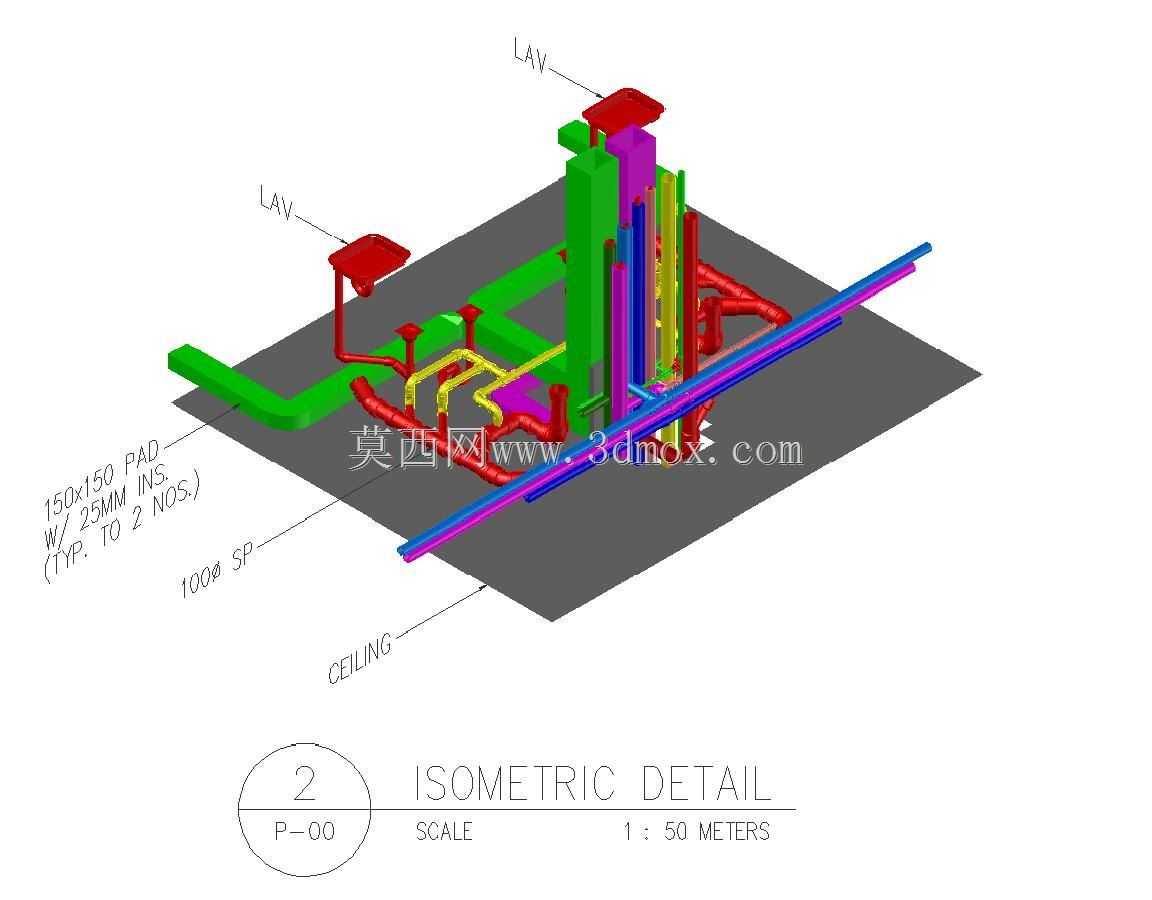

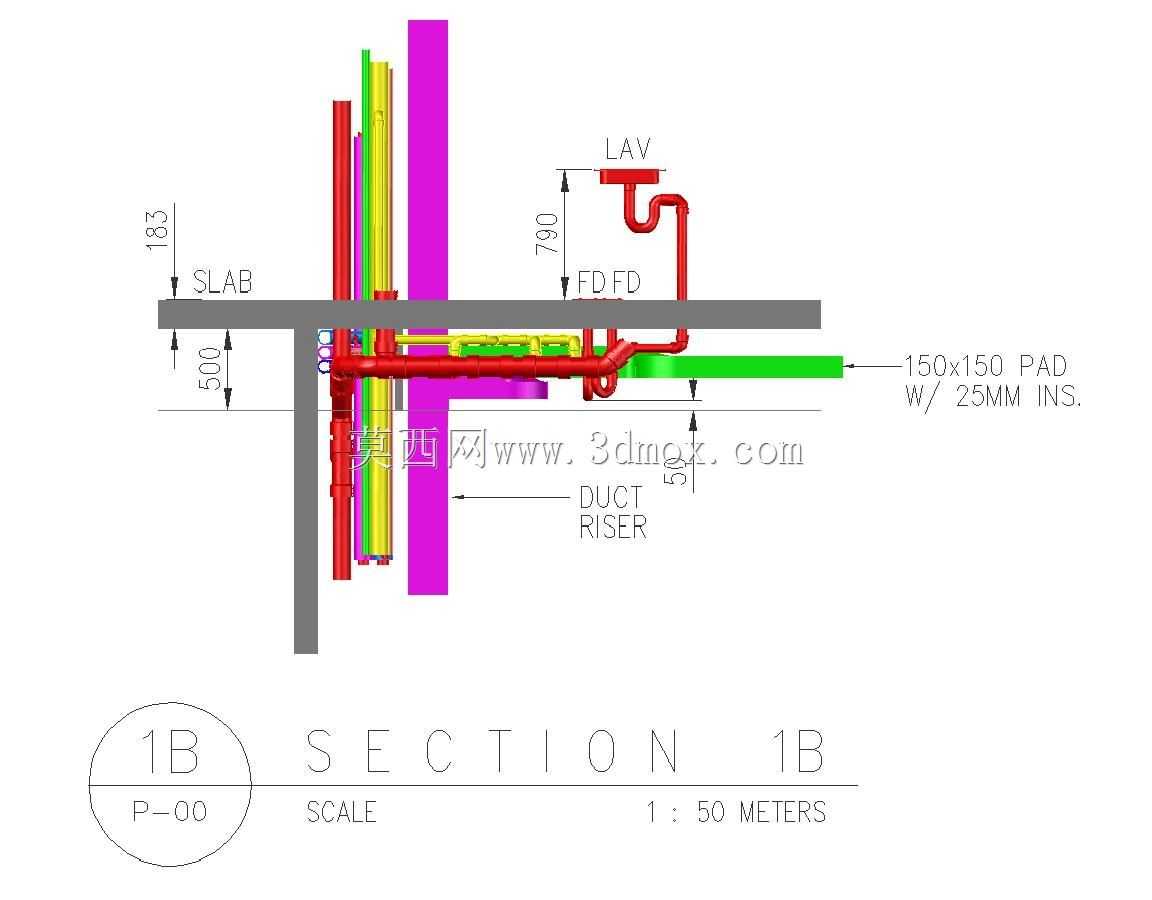

该三维管槽设计主要面向民用与工业建筑内部的机电管线集成布设场景，覆盖建筑机电安装施工环节中暖通空调、给排水等多专业管线的统筹规划需求，解决传统二维管线排布中易出现的管线碰撞、净空不足、检修空间预留不合理等实际工程痛点，可直接用于施工前的管线预排布交底、支吊架定位参考以及施工工序规划，有效减少现场返工、管线交叉打架的问题，提升机电安装施工的效率与成型质量。从实际用途来看，该管槽设计将不同专业、不同走向的机电管线进行分层分区域整合，在有限的建筑结构空间内梳理清晰各管线的敷设路径，明确不同功能管线的竖向与水平间距，既满足各系统管线的安装规范要求，也为后续管线运维、检修预留充足的操作空间，同时兼顾建筑完成面的净空高度要求，避免管线排布过低影响建筑使用功能。在功能特性上，该设计明确区分了不同功能属性的管线，将暖通空调管线、给排水管线按照敷设标高、走向进行有序排布，结合建筑结构板的位置划定各管线的安装边界，清晰标注了关键位置的竖向尺寸参数，明确了管线与结构构件、末端点位的位置关系，可直观呈现管线交叉位置的上下层排布逻辑，让施工人员快速理解各段管线的安装顺序与空间位置。设计思路上遵循“小管让大管、有压让无压、常温让保温”的机电管线综合排布原则，优先保障大管径暖通管线、重力流排水管线的敷设路径顺畅，再调整小管径给水管线的位置避让，同时结合顶部支吊架的布设要求，将同走向管线集中排布，减少支吊架的重复设置，在保证结构安全的前提下最大化利用吊顶内的有限空间。从外形尺寸与安装边界来看，该设计采用1:50的比例还原实际布设尺寸，明确标注了管线层顶部距结构板的竖向距离、管线层自身的竖向布设高度，划定了水平方向的管线排布范围，两侧预留了与建筑墙体、其他机电点位的安全间距，同时明确了顶部末端点位与管线层的连接位置，确保所有管线安装完成后不会超出预设的安装边界，与建筑结构、装饰面层的位置匹配，满足后续装饰施工的尺寸要求。
