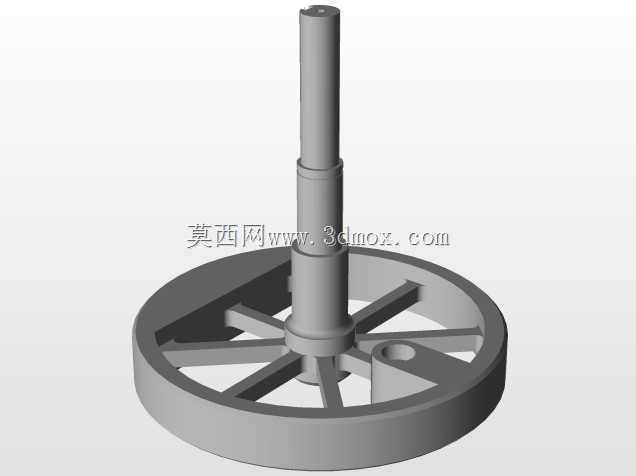

轮轴一体式带辐条支撑传动轮结构

该轮轴一体式结构主要应用于中小功率机械传动系统中，常见于轻工输送设备、小型纺织机械、手动操作机构以及低速传动工位的动力传递环节，可实现扭矩传递、转动支撑以及手动操作驱动的复合功能，在需要手动调节工位转角、传递低转速大扭矩的设备场景中具备较高的适配性。从实际用途来看，该部件集成了立式支撑轴与辐条式轮盘的双重功能，上部阶梯轴段可与传动轴承、操作手柄或者联动拨叉进行装配，下部轮盘既可以通过外缘与传动带、摩擦轮接触实现动力传输，也可作为手轮直接供操作人员进行转动调节，轮盘上预留的安装孔位可用于固定定位销、连接联动杆件，拓展部件的联动适配能力。在功能特性设计上，该结构采用辐条式轮盘替代实心轮盘，在保证轮盘整体结构强度、抗扭刚度满足使用要求的前提下，大幅降低了部件自身重量，减少转动过程中的惯性阻力，让手动操作时的转动手感更轻盈，同时辐条之间的镂空空间也便于日常运维时清理积存的杂物、观察轴端连接状态；上部的阶梯轴做了多段不等径设计，不同轴段分别对应轴承安装位、轴向定位台阶、端部连接位，可实现装配时的轴向自定位，避免部件运转过程中出现轴向窜动，轴端的中心孔可用于装配时的顶尖定位，也可作为润滑脂加注通道，为轴与轴承的配合面提供润滑。从设计思路来看，该结构采用一体化建模思路，将支撑轴与轮盘做整合式设计，减少了传统分体式轮轴装配所需的键连接、紧固件连接环节，从根源上避免了键连接松动、轮轴配合间隙过大导致的传动空程问题，提升了传动过程中的精度稳定性；轮盘的辐条采用均匀放射式排布，每根辐条的截面尺寸经过受力校核，可承受额定扭矩下的弯曲与剪切载荷，轮盘外缘做了加厚处理，提升外缘与传动件接触时的耐磨性能，轮盘上的凸台安装孔做了局部加厚，避免孔位受力出现开裂变形。在外形尺寸与安装边界上，该部件整体为立式同轴结构，下部轮盘的外径为整体最大轮廓尺寸，安装时需预留大于轮盘外径的转动空间，避免轮盘转动时与周边机架、其他部件发生运动干涉；上部阶梯轴的最小轴径为整体最小装配尺寸，对应配合的轴承内孔、安装座孔需与对应轴段做公差适配，轴向安装尺寸从轮盘下端面到轴顶端的总长度决定了部件在设备上的安装高度，设计配套安装座时需匹配该总长度预留装配空间，轮盘下端面可作为轴向定位基准面，与安装座的支撑端面贴合实现轴向位置固定，无需额外设置轴向定位挡圈，简化了配套安装结构的设计复杂度。
