多爪同步齿条接头传动结构设计

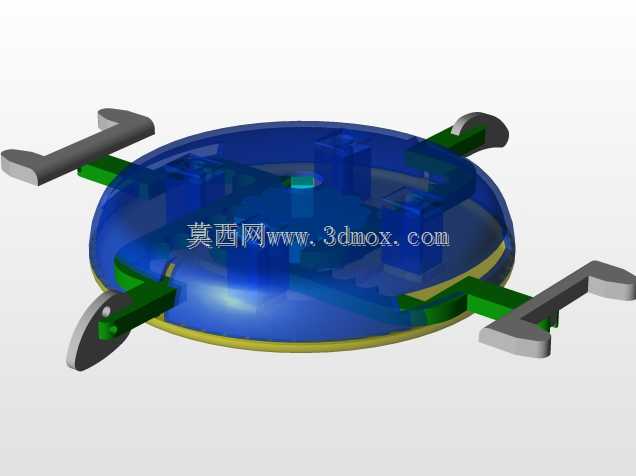

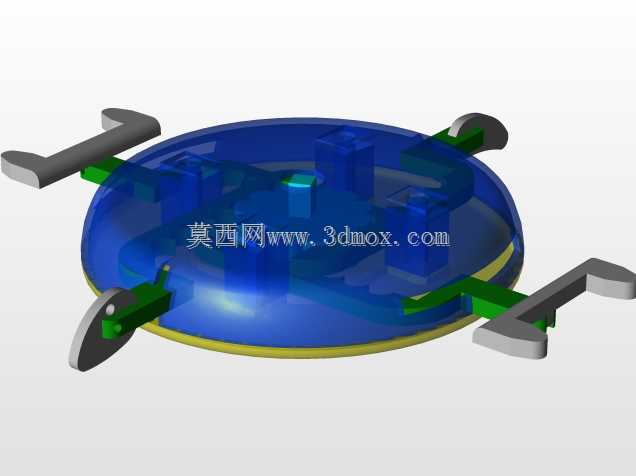

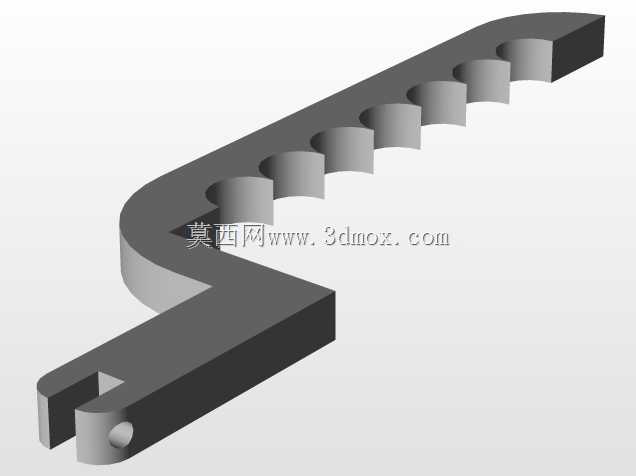

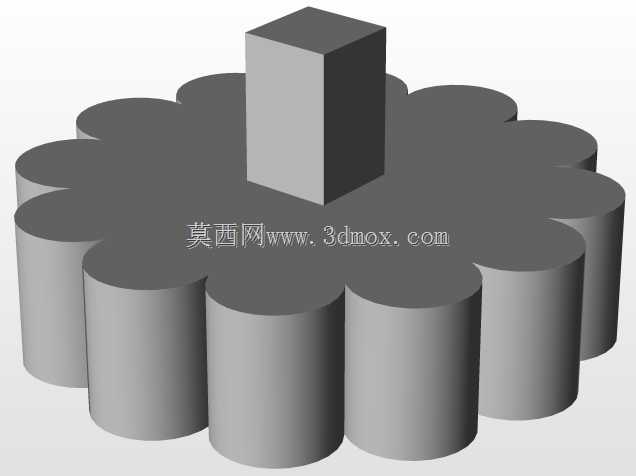

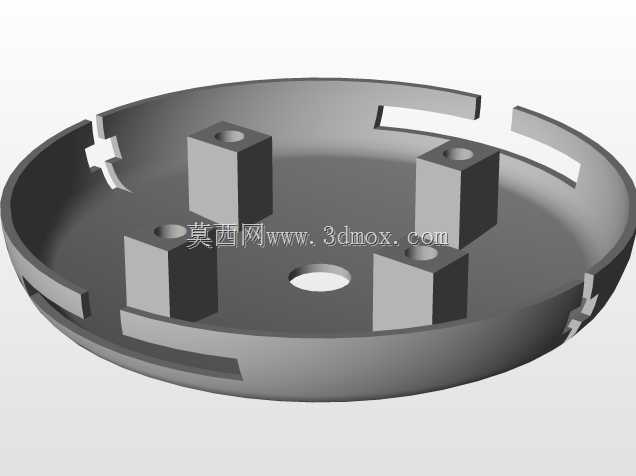

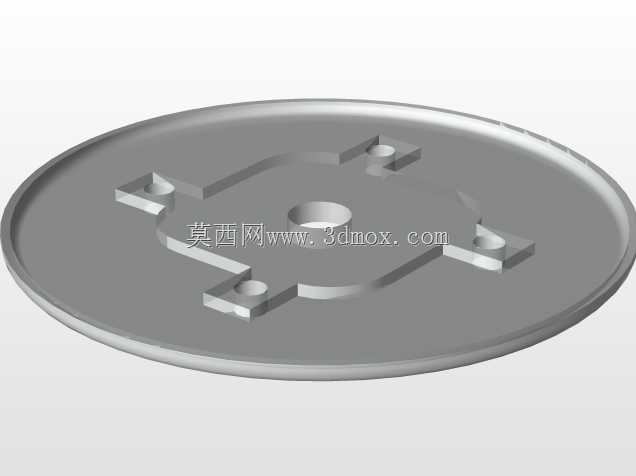

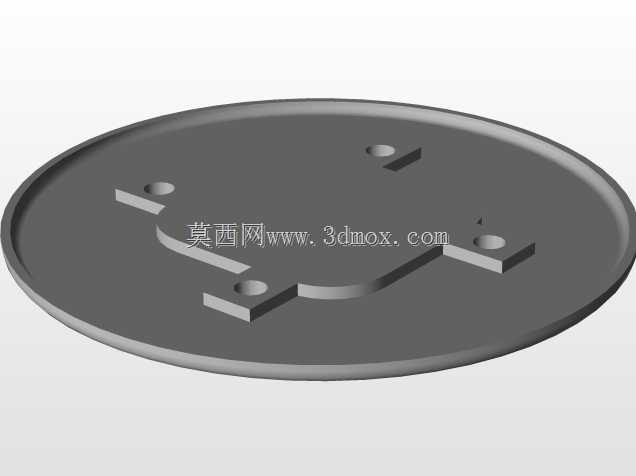

这类齿条接头多应用在需要周向同步夹紧、同步伸缩动作的工装夹具与小型执行机构中，常见于轻载自动化工位的工件定位、小型检测设备的样件固定环节，依靠齿条的直线啮合传动实现多个执行端的同步动作，避免单端驱动带来的动作不同步、夹持力不均问题。从结构设计逻辑来看，整体采用圆盘式基座作为核心承载件，内部集成环形布置的齿条传动副，四个伸出的爪臂分别与对应齿条段固连，当中心驱动件带动齿圈转动时，所有齿条会同步沿径向做直线伸缩，带动端部的爪头完成同步收拢或张开动作，传动过程中各爪的行程偏差可控制在极小范围内，保证对中性。设计时优先考虑了传动的平稳性，基座内部的齿条导向槽采用一体化铣削成型，减少装配带来的间隙累积，齿条与齿圈的啮合齿形经过参数匹配，降低传动卡滞风险，爪臂与基座之间预留了合适的滑动间隙，既保证动作顺畅，又控制了径向窜动量。外形上整体为扁圆形结构，安装边界以圆盘底面为基准面，中心预留驱动轴安装孔，可直接适配标准的旋转驱动输出端，四个爪臂完全收拢时整体外轮廓不超出圆盘直径范围，张开时的最大行程可根据实际使用需求调整齿条长度，端部的爪头采用可拆卸结构，可根据接触工件的外形更换不同材质、不同型面的接触头，避免刮伤工件表面。实际使用中这类结构不需要复杂的控制系统，单路旋转输入即可实现多端同步输出，相比多气缸同步驱动的方案，结构更紧凑，同步精度更高，维护成本更低，适合在空间受限、对动作同步性有要求的轻载作业场景使用。建模过程中对传动副的啮合间隙做了模拟验证，确保运动过程中无干涉，各滑动面的配合公差按照常用的间隙配合选取，既满足加工可行性，又保证实际装配后的动作流畅度，基座的壁厚经过受力校核，可承受常规夹持工况下的径向作用力，不会出现结构变形影响传动精度的问题。
