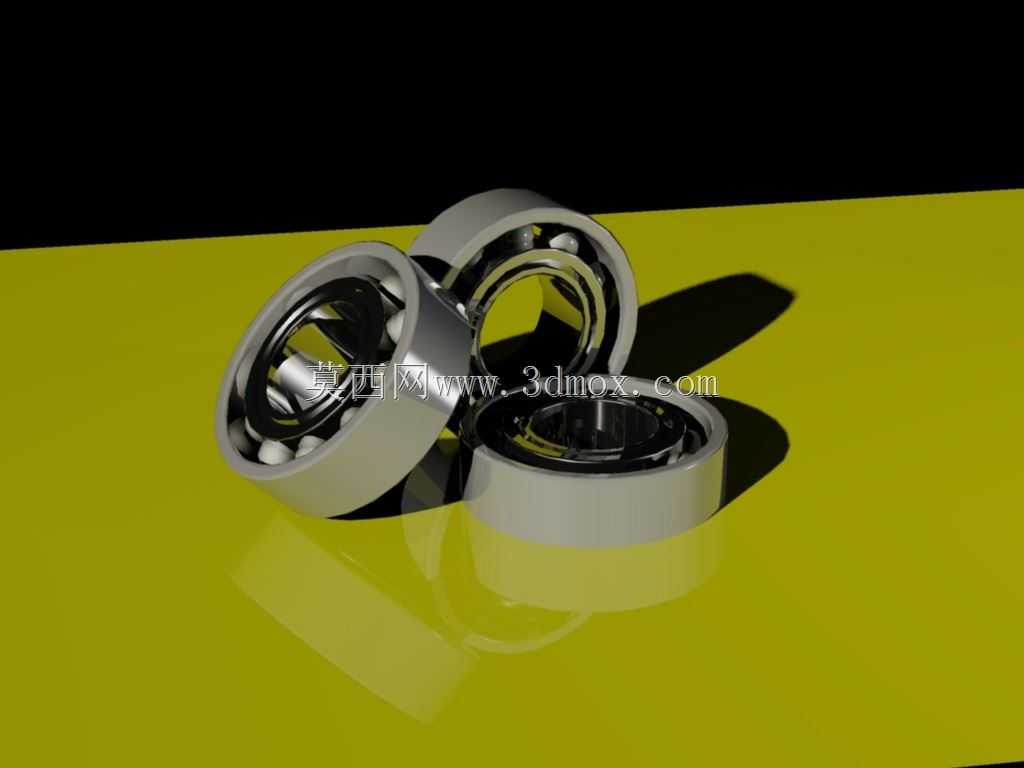

高精度深沟球滚动轴承结构展示

本次呈现的滚动轴承是机械传动系统中应用极为广泛的基础支撑部件，在各类旋转作业场景中承担着核心的载荷传递与运动约束作用。从行业应用场景来看，这类轴承覆盖了从民用家电、电动工具到工业机床、输送设备、汽车传动系统等几乎所有涉及旋转运动的机械领域，小到手持电钻的转轴支撑，大到重型矿山设备的辊筒承载，都能见到这类结构的身影，是保障设备旋转精度、降低运行摩擦损耗的关键零件。

从实际用途来说，该类轴承的核心作用是支撑旋转轴类零件，在轴与轴承座之间建立稳定的滚动摩擦副，将轴运转过程中的滑动摩擦转化为滚动体与滚道之间的滚动摩擦，大幅降低运转过程中的能量损耗与部件磨损，同时约束轴的径向与轴向窜动，保证轴系的回转精度处于设计允许的公差范围内，避免运转过程中出现偏心、抖动等异常工况，延长整套设备的无故障运行周期。

从产品功能特性来看，这款深沟球结构的滚动轴承具备优秀的径向承载能力，同时可承受一定程度的双向轴向载荷，运转过程中摩擦系数极低，极限转速表现优异，日常维护需求简单，在常规工况下无需频繁加注润滑脂即可长期稳定运行，同时具备较好的通用性与互换性，可适配多数标准安装位的替换需求。

在设计思路层面，这款轴承采用经典的内外圈双滚道结构，滚动体选用高精度钢球均匀排布在保持架的兜孔内，保持架将相邻钢球均匀分隔，避免钢球在运转过程中相互接触碰撞产生额外摩擦与噪音，内外圈的滚道曲率经过优化设计，与钢球的接触角处于合理区间，既保证载荷均匀分布在接触面上，又避免接触应力过大造成的早期点蚀失效，密封结构可根据实际使用场景选配开式或带防尘盖、密封圈的版本，适配不同粉尘、湿度的作业环境。

从外形尺寸与安装边界来看，该系列轴承遵循通用标准尺寸系列设计，内径、外径、宽度尺寸均符合行业通用公差要求，安装时需保证轴与轴承内圈的配合公差、轴承座孔与外圈的配合公差符合对应载荷工况的选型要求，安装过程中避免直接敲击滚动体与保持架，需通过压装工具均匀施力于对应配合的套圈端面，安装后需保证轴承的轴向游隙处于设计范围内，既不能过紧造成运转温升过高抱死，也不能过松造成运转晃动精度下降，轴承的安装位需预留足够的润滑与密封空间，保证运转过程中润滑介质不会泄漏，外界粉尘杂质不会侵入滚道内部破坏接触面精度。
