扇形镂空承托金属底板结构设计

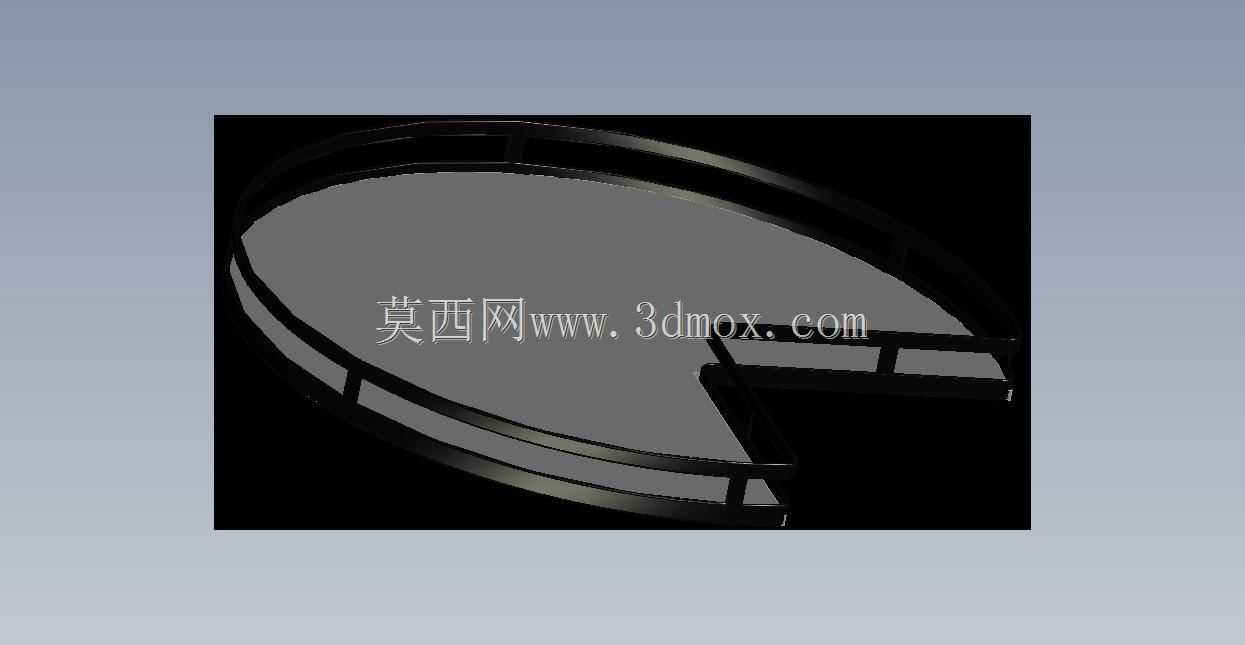

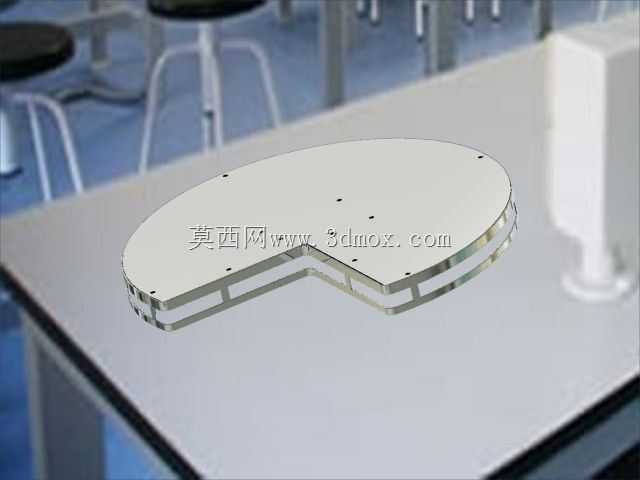

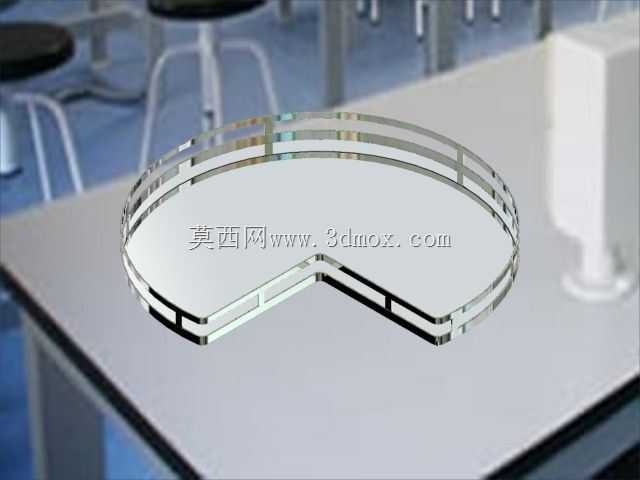

该扇形承托底板主要应用于桌面小型设备的底部承载场景，常见于办公桌面电子外设、小型展示台、桌面实验工装的底部支撑结构，能够在有限的桌面空间内为上部构件提供稳定的承托基础，同时适配扇形布局的设备安装需求，避免方形底板占用过多无效桌面空间，尤其适合转角桌面、弧形工位的设备布设场景。在实际使用中，该底板作为上部构件与安装基面之间的过渡承载件，一方面能够均匀分散上部设备的竖向载荷，避免上部构件局部应力集中导致的结构变形，另一方面通过自身的镂空边框结构，可实现上部构件的快速定位卡装，无需额外设计复杂的连接卡扣，降低装配环节的操作复杂度。从功能特性来看，该底板采用半包围扇形轮廓，内凹的缺口结构可避让设备的走线通道或外接接口，避免底板遮挡设备的外接端口，边框处的分层镂空槽既可以减轻构件自身重量，减少金属材料的用量，又能够为上部构件的安装提供定位卡槽，安装时仅需将上部构件的对应凸边卡入镂空槽内，即可完成初步定位，后续仅需少量紧固件即可完成固定，大幅提升装配效率。设计过程中，首先根据上部承载构件的底部轮廓确定了整体扇形的外轮廓尺寸，保证底板外边缘略大于上部构件的底部投影，提供足够的支撑冗余量，同时控制内凹缺口的弧度与尺寸，确保缺口处不会与上部构件的走线、接口产生干涉；边框处的镂空槽深度经过反复校核，既保证足够的卡合深度避免上部构件滑脱，又不会因槽深过大导致边框结构强度不足，日常使用中可承受常规桌面设备的竖向载荷，不会出现边框弯折变形的问题。外形尺寸方面，整体扇形的外弧半径适配常规小型桌面设备的安装需求，安装边界控制在较小的范围内，不会过多占用桌面操作空间，底板整体厚度较薄，安装后不会过度抬升上部设备的高度，保持桌面布设的整体协调性，底板底部为平整平面，可直接贴合桌面、台面等平整安装基面，无需额外调整找平，放置后即可保持稳定，不会出现晃动歪斜的问题。
