立式支架式太阳能电池板三维建模作品

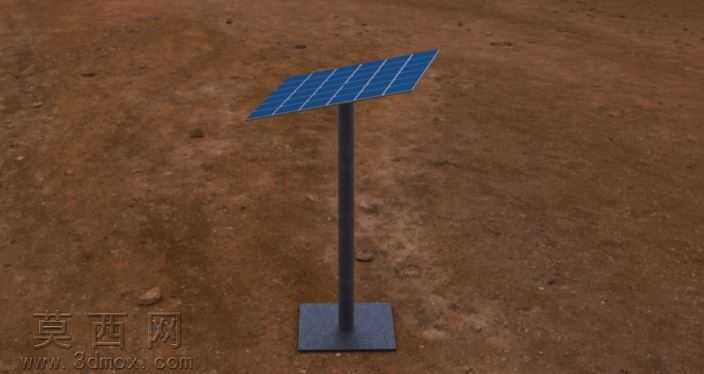

本作品为立式支架结构太阳能电池板的三维建模成果，建模过程依托三维设计软件完成全流程参数化搭建，首先从整体功能结构拆解入手，将整套装置划分为方形配重底座、垂直支撑立柱、倾斜安装的电池板主体三个核心功能模块，各模块间采用参数化关联设计，确保装配关系精准无干涉。建模阶段首先绘制底座的二维草图，通过拉伸特征生成厚重的方形金属底座，为整套装置提供稳定的下部支撑，避免装置侧翻；随后在底座中心位置绘制立柱截面草图，沿垂直方向拉伸生成圆柱形支撑立柱，立柱与底座的连接位置添加圆角过渡特征，模拟实际焊接工艺的圆滑过渡效果，降低应力集中风险。电池板主体建模时，首先绘制矩形边框轮廓，通过薄壁拉伸生成铝合金边框结构，边框内部划分出均匀的电池片排布区域，逐块绘制单晶硅电池片的矩形轮廓，通过线性阵列特征完成整板电池片的规整排布，还原真实光伏板的电池片排列布局；电池板与立柱的连接位置设计了可调节角度的连接支架结构，通过配合约束实现电池板倾斜角度的可调性，匹配不同纬度地区的太阳高度角使用需求。材质与渲染阶段，为底座与立柱赋予哑光深灰色金属材质，添加细微的磨砂质感纹理，模拟户外金属构件的喷塑表面效果；为电池板边框赋予银灰色铝合金材质，添加轻微的金属反光属性；为电池片表面赋予深蓝色带细栅线的光伏材质，还原单晶硅电池片的深蓝色外观与表面栅线细节，同时添加低粗糙度的玻璃覆盖层材质，模拟光伏板表面的钢化玻璃透光与反光效果。渲染时采用户外泥土地面作为场景背景，添加自然日光照明效果，调整光照角度模拟正午太阳光照射状态，呈现出装置在户外使用场景下的真实视觉效果，整体模型结构完整，各部件比例协调，装配关系符合实际光伏支架产品的设计逻辑，可用于新能源相关产品的展示、结构验证与教学演示场景。
