民用航空涡扇发动机外观结构展示

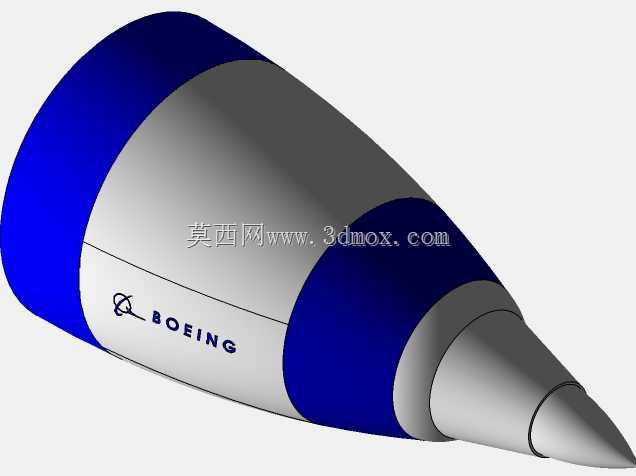

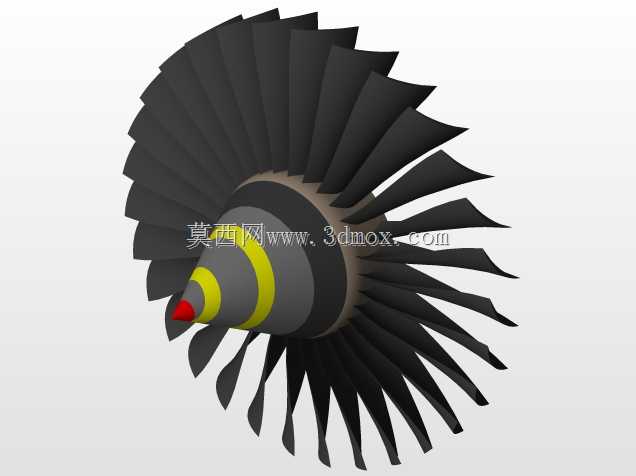

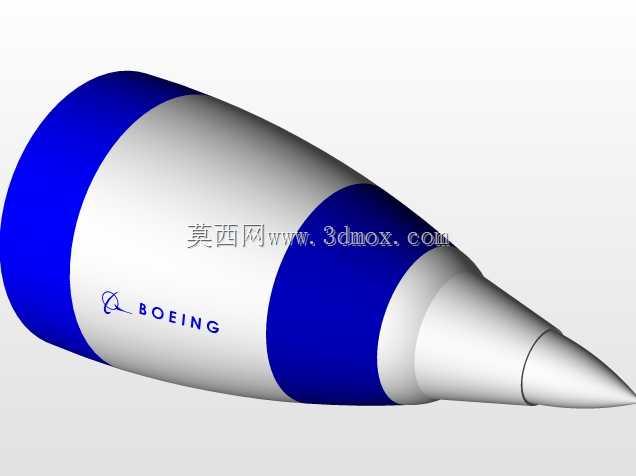

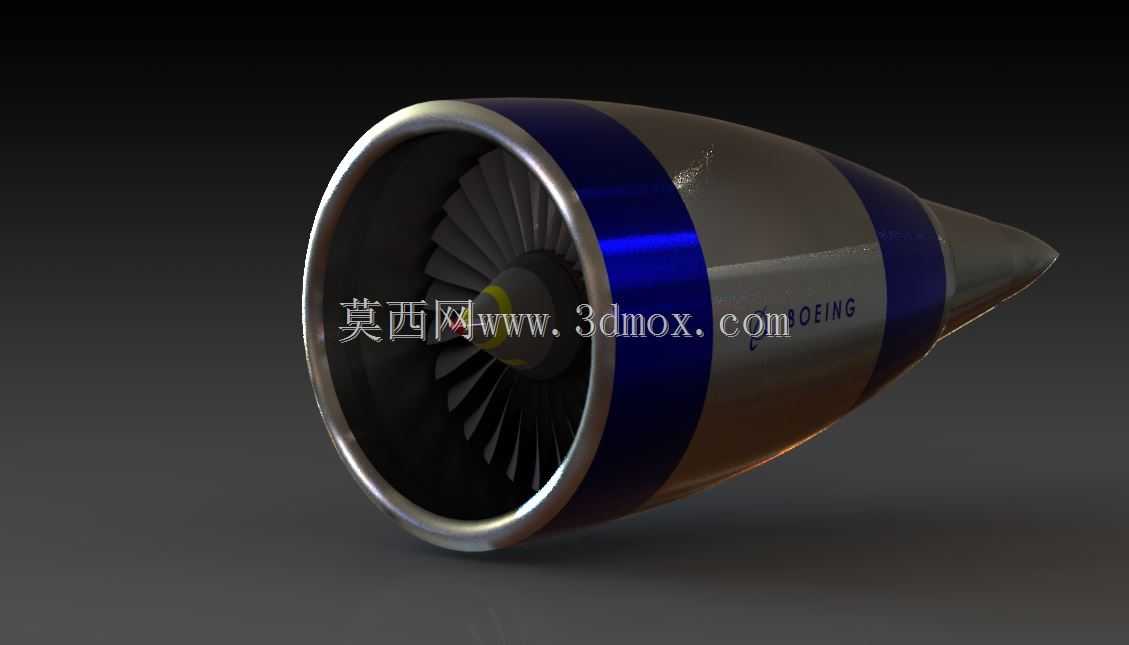

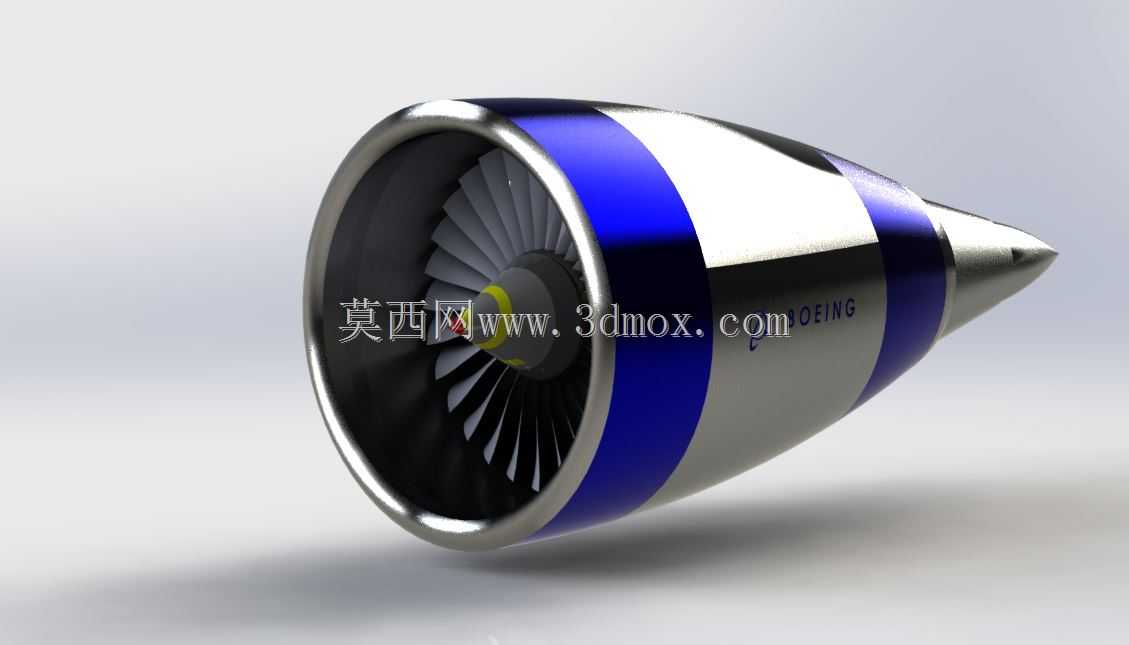

该航空发动机模型还原了民用大涵道比涡扇发动机的冷端外观结构，可用于航空类专业教学演示、航展科普展陈、飞行器整机装配干涉校验等场景。从实际工程应用来看，这类动力装置是民航干线客机的核心动力来源，负责为飞行器提供巡航阶段的主要推力，同时承担引气、驱动机载附件等辅助功能。模型呈现的进气道唇口采用圆弧过渡设计，实际工程中该结构需要兼顾低速进气效率与防冰需求，唇口曲率经过多轮气动仿真优化，能在不同飞行迎角下保证进气道内流场均匀，避免风扇叶片出现不均匀载荷。外露的风扇叶片部分还原了真实叶片的扭角设计，实际生产中这类叶片采用宽弦空心结构，通过三维气动造型实现压比与效率的平衡，叶片根部的榫头结构与轮盘榫槽的配合精度直接影响整机运行的振动水平。机匣部分的环形箍带结构对应真实发动机的安装边位置，实际装配中该位置需要对接外涵道壳体与附件机匣，安装边的螺栓孔位排布需要保证周向密封压力均匀，避免高空飞行时出现漏气损失。尾椎部分的收敛造型对应真实发动机的排气混合器位置，实际结构中该区域需要将外涵道冷气流与内涵道热气流进行掺混，降低排气温度与噪声，同时优化排气方向提升推力效率。建模过程中优先保证了气动外形的曲面连续性，所有外露轮廓的曲率偏差控制在工程演示允许的范围内，进气道与机匣的同轴度、尾椎与机匣的对接阶差都做了对齐处理，可直接用于整机气动布局的初步匹配验证，也能作为航空类三维建模练习的参考案例，帮助从业者理解大涵道比涡扇发动机的外部结构布局与各部件的功能边界。
