长条形铝型材框架式三轮转运拖车

这款轮式转运载具主要面向生产车间、仓储库区的长尺寸物料转运场景设计，尤其适配长条型铝型材、管材、长条加工件的短途驳运需求，可有效解决长尺寸物料人工搬运难度大、普通平板车装载易滑落、转弯半径过大难以在狭窄车间通道通行的痛点。在实际生产场景中，该载具可衔接型材下料区、机加工区、表面处理区、成品暂存区之间的物料流转，也可用于厂区内部跨车间的物料配送，搭配牵引设备还可实现多车串联拖运，大幅提升长尺寸物料的转运效率，降低人工搬运的劳动强度与物料磕碰损伤的概率。

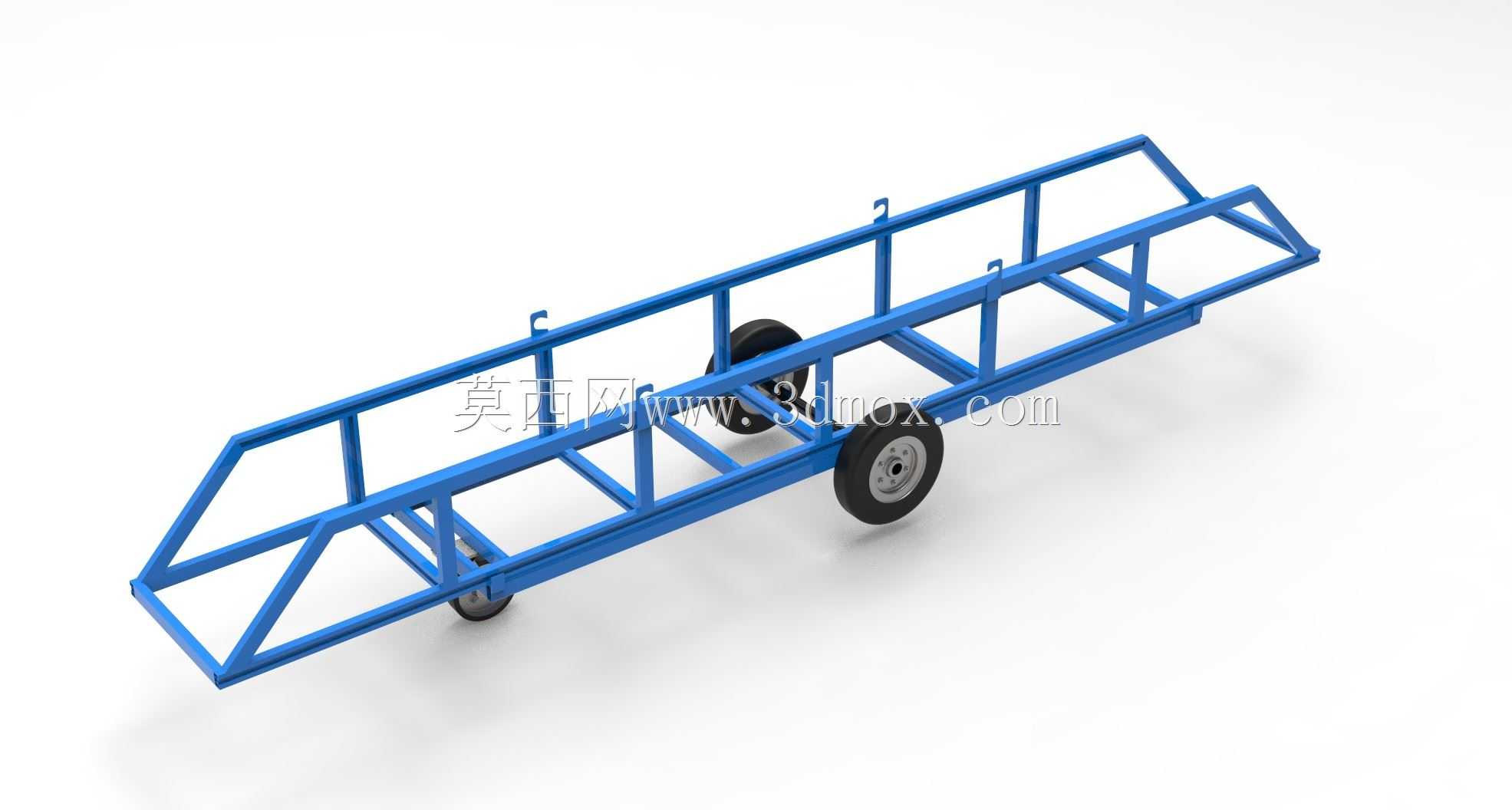

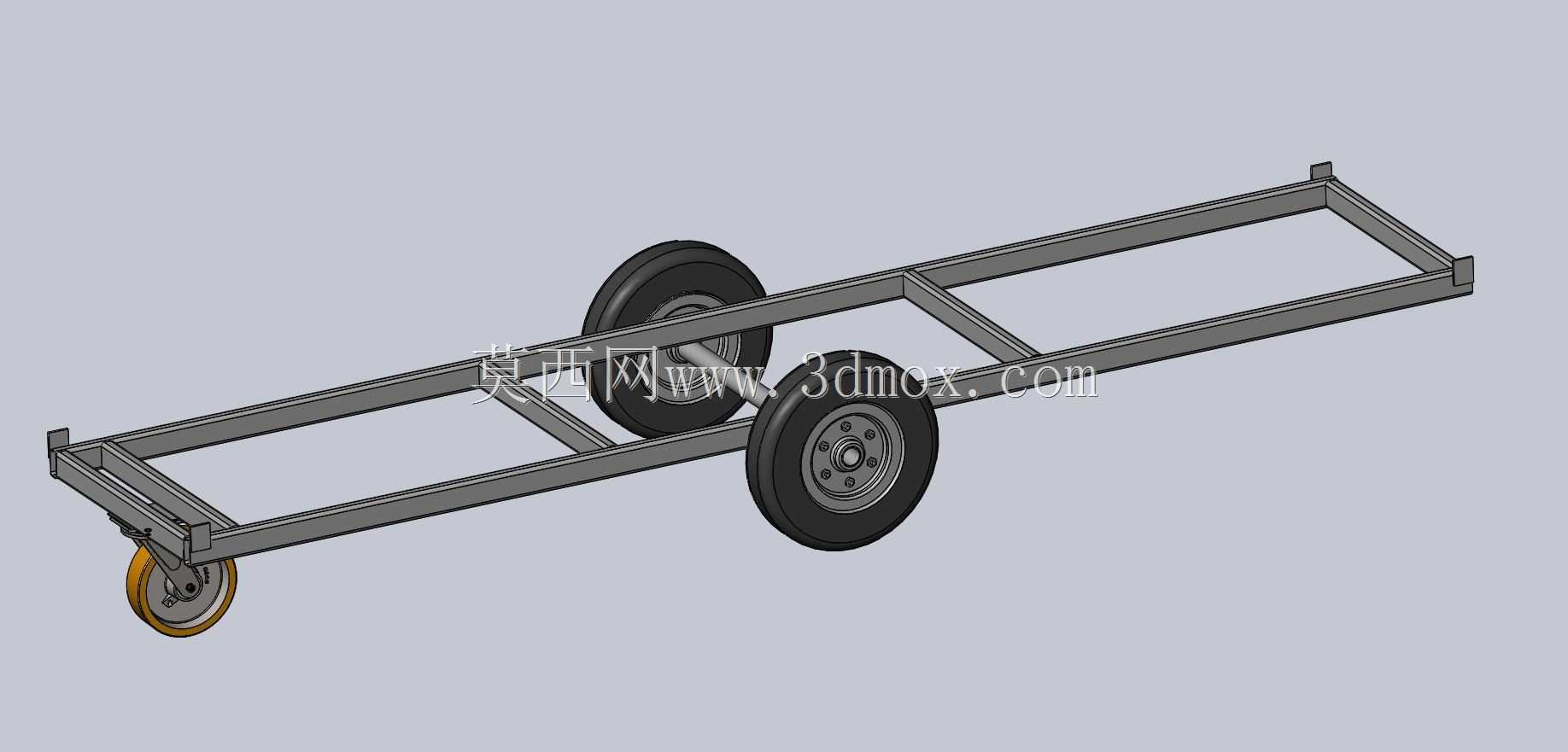

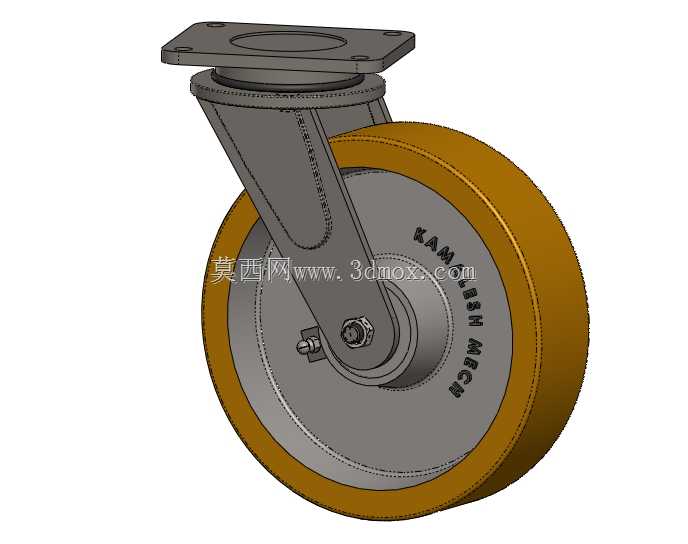

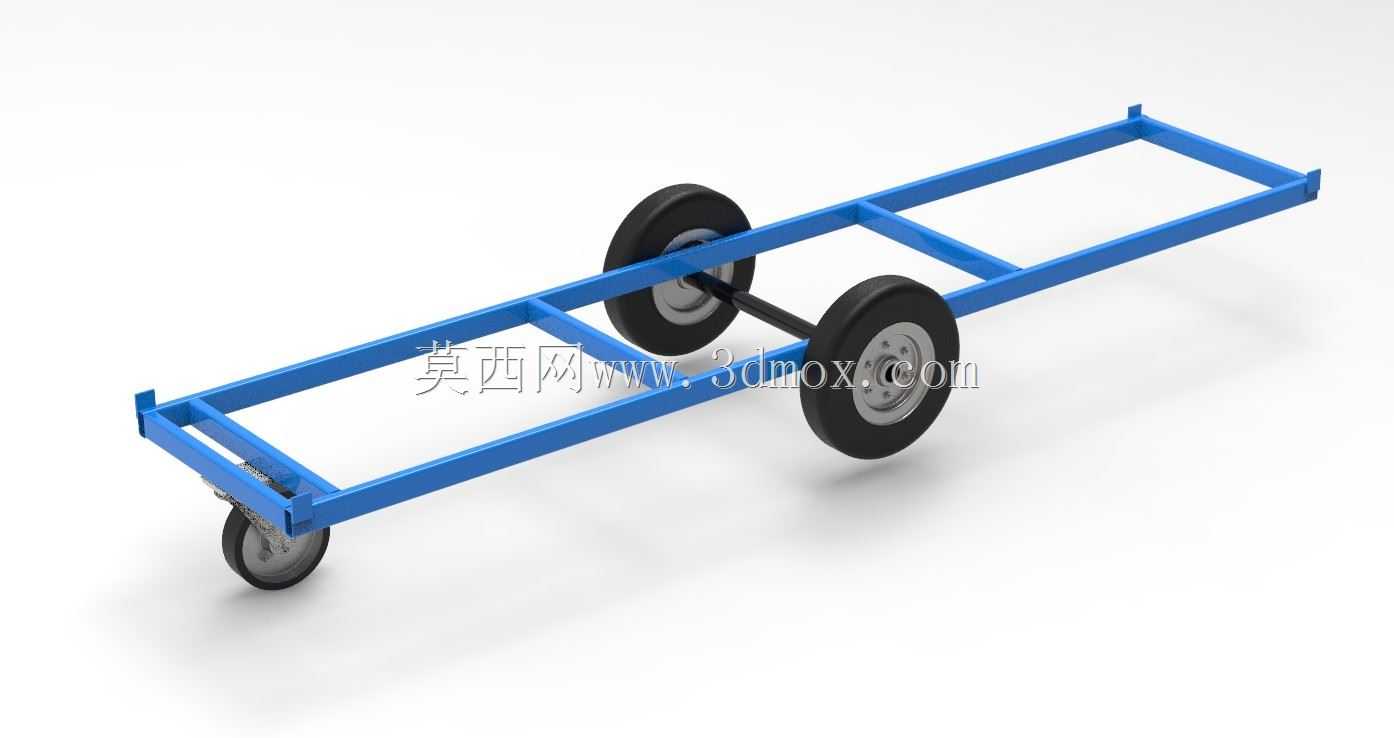

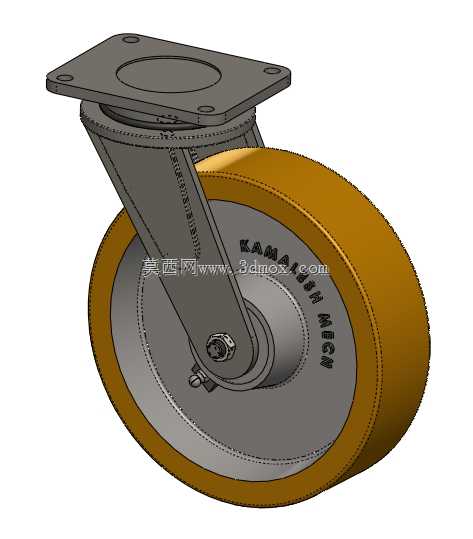

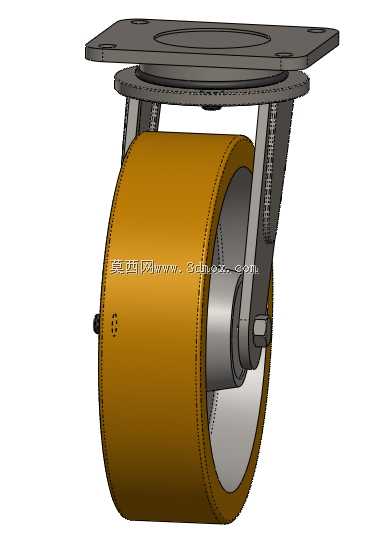

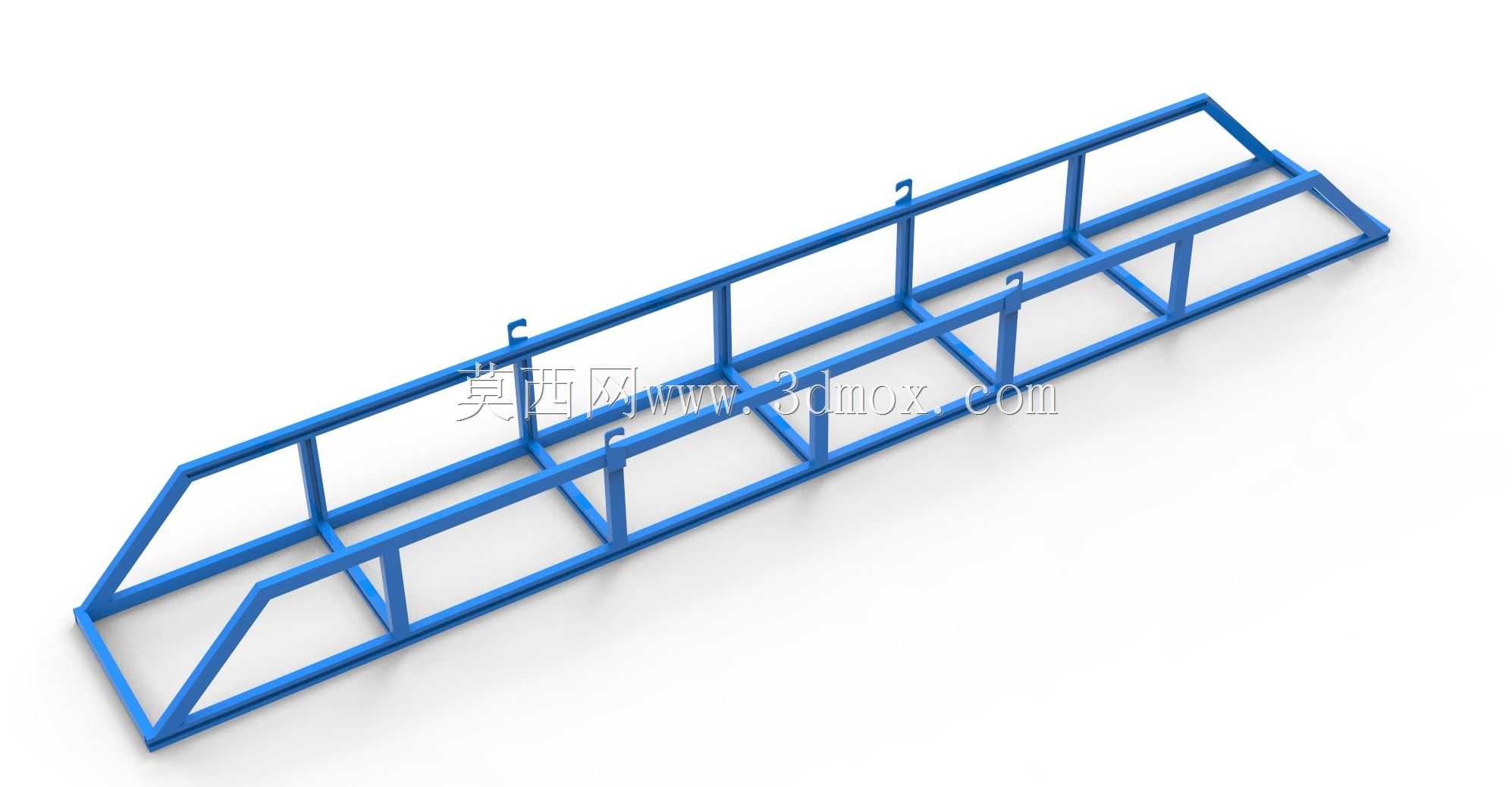

从功能特性来看，该载具采用开放式框架承载结构，整体为长条形布局，框架上方预留有均匀分布的吊挂点位，既可以直接将长尺寸物料搭放在框架横梁上完成承载，也可以通过绑带穿过吊挂点位对物料进行捆扎固定，避免转运过程中物料滑移掉落。行走部分采用三轮布局，前端为单万向转向轮，后端为双定向承重轮，这种布局既保证了承载时的结构稳定性，又能大幅缩小转弯半径，让载具可以在宽度有限的车间通道、货架巷道内灵活转向通行，适配厂区内部多数狭窄通行场景。

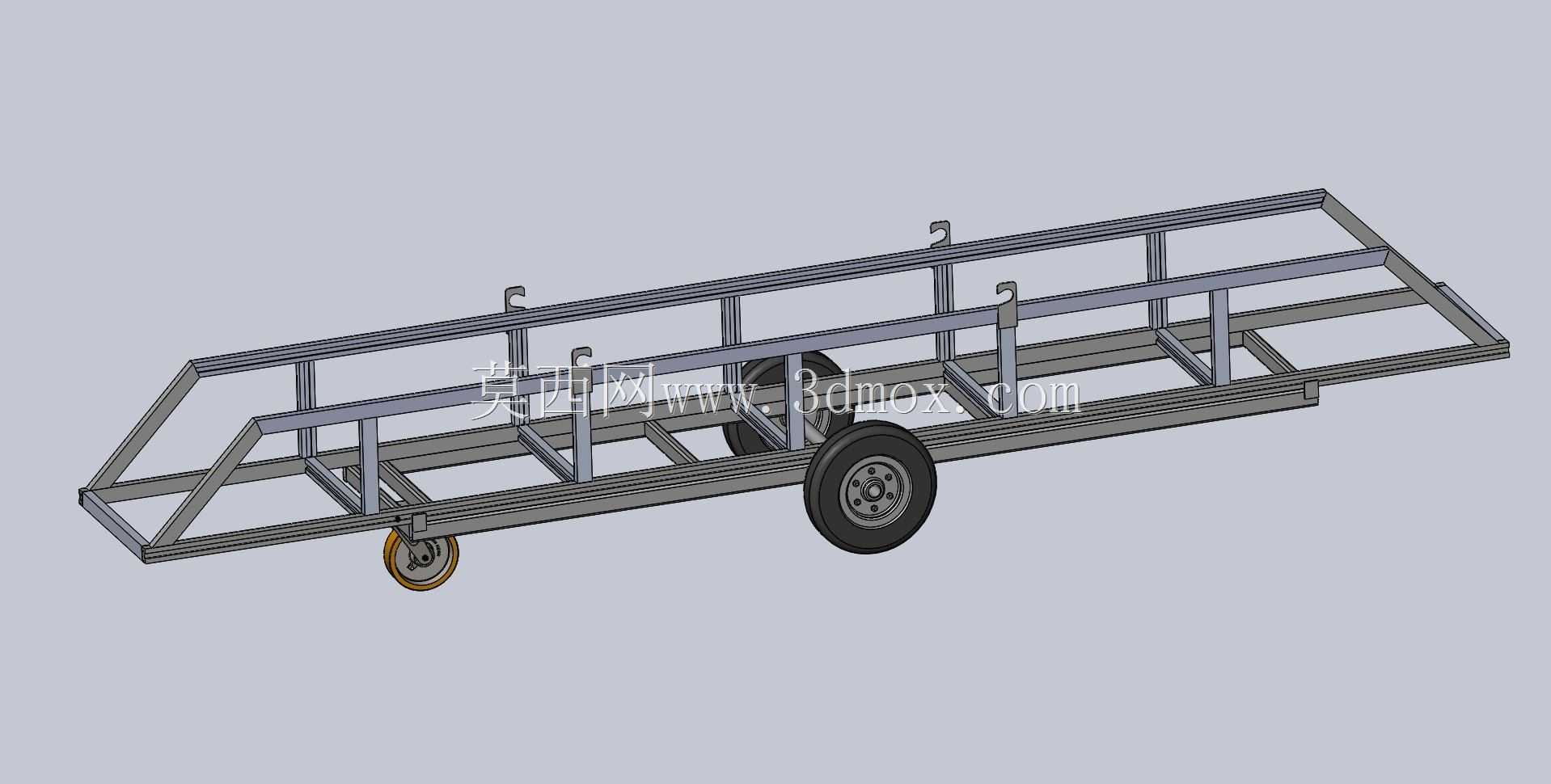

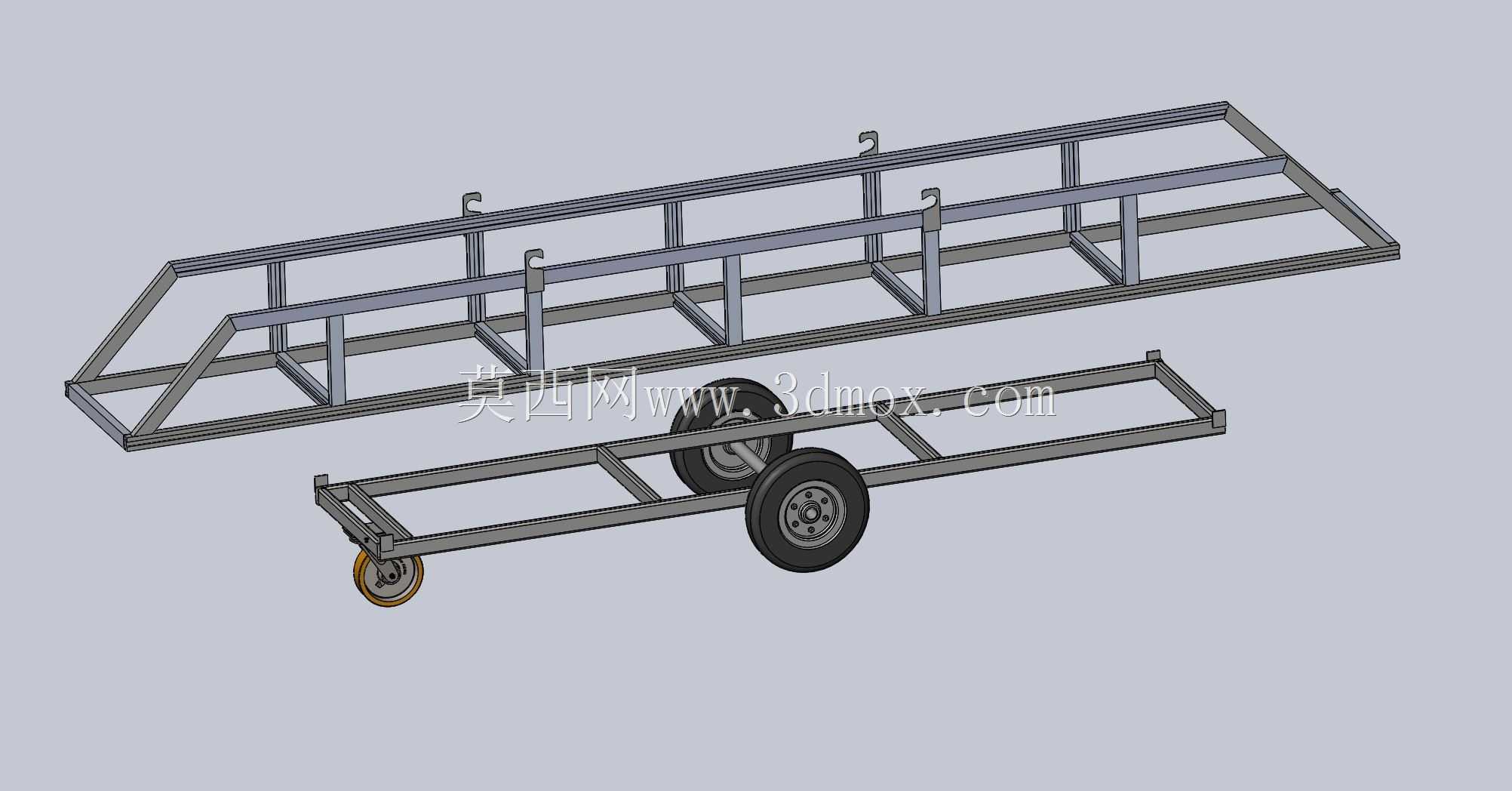

设计思路上，整体框架采用标准化铝型材拼接搭建，型材之间通过配套角件与紧固件完成连接，无需复杂焊接工艺，既保证了框架整体的结构强度，又具备轻量化的特点，同时后期如果需要调整框架尺寸、加装附属配件，都可以通过拆装紧固件快速完成改造，适配不同规格物料的承载需求。框架两端设计有斜向加强筋结构，对长条形框架的整体刚性进行补强，避免满载状态下框架出现中部弯折变形的问题，前端收窄的三角结构既为转向轮预留了安装空间，也能在拖行过程中减少剐蹭通道两侧设备、货架的概率。

从安装边界与尺寸适配来看，该载具的整体长度适配常规6米以内长尺寸型材的装载需求，框架宽度控制在1.2米以内，可顺利通过多数车间1.5米宽度的标准通道，整体承载面高度符合人体工程学设计，方便作业人员上下装卸物料，行走轮的安装位置避开了框架下方的通行空间，拖行过程中不会出现轮体磕碰人员脚跟的问题，吊挂点位的间距经过合理排布，可适配不同长度物料的捆扎固定需求，无需额外加装辅助固定结构即可完成多数常规长尺寸物料的稳定装载。
